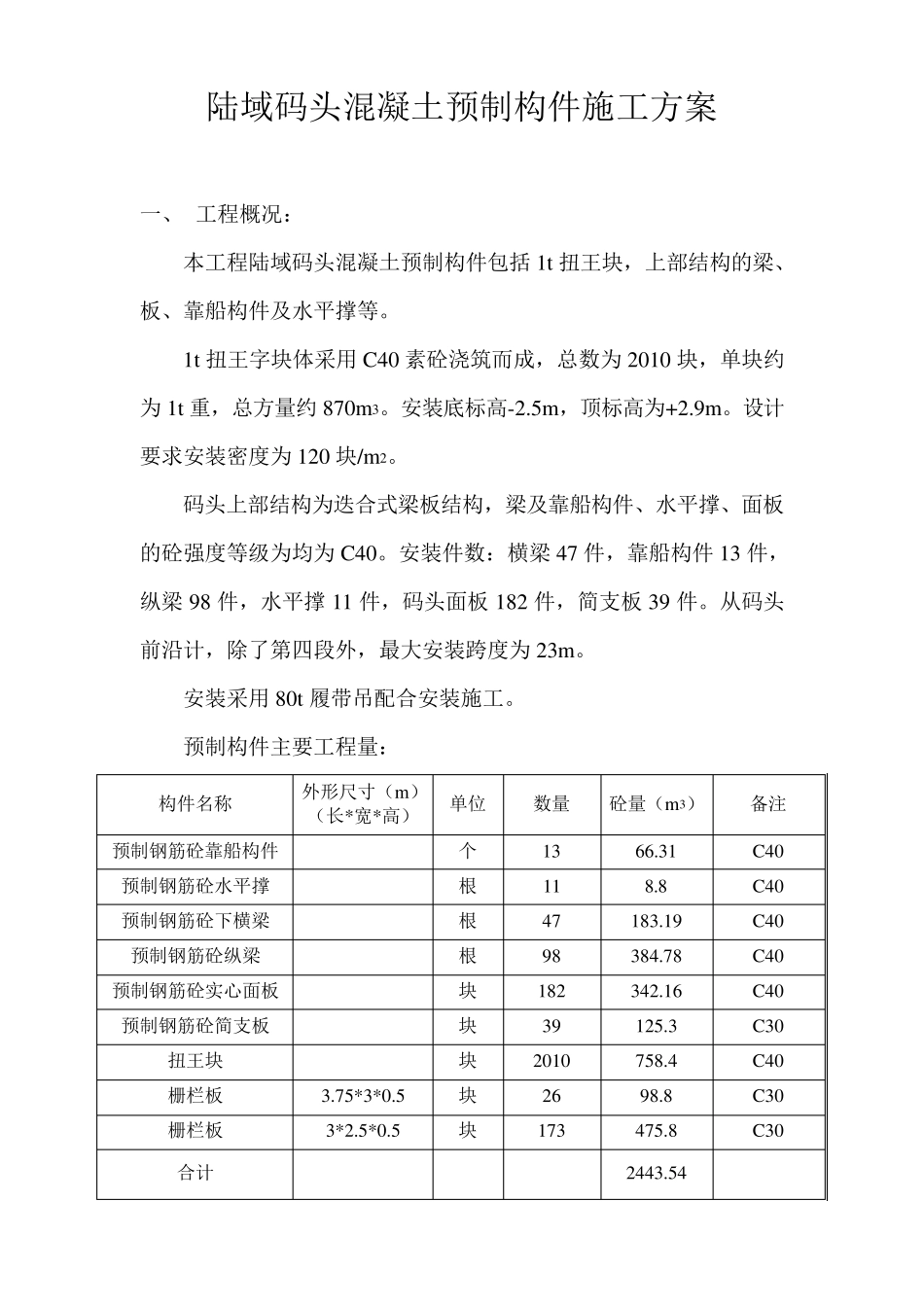

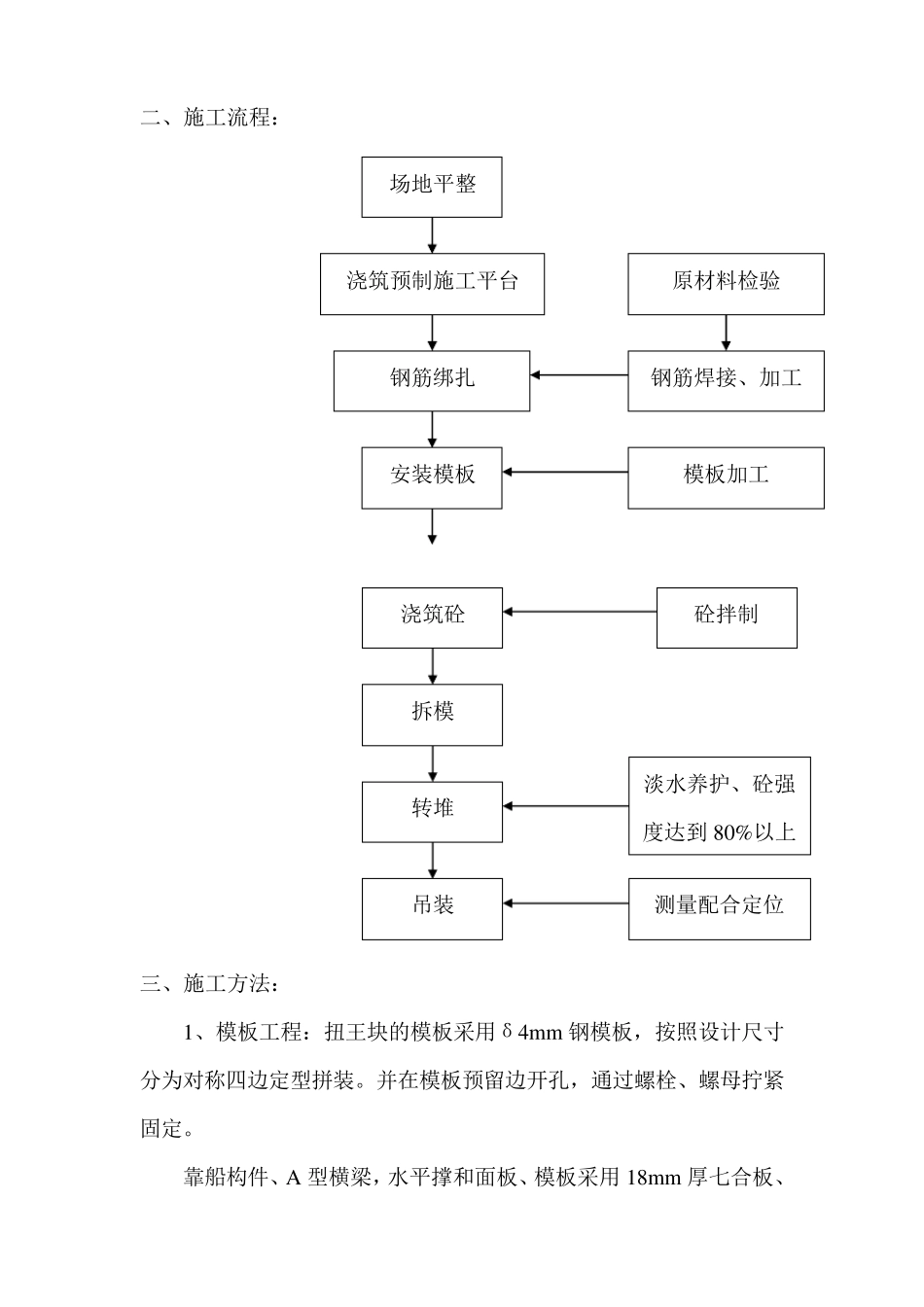

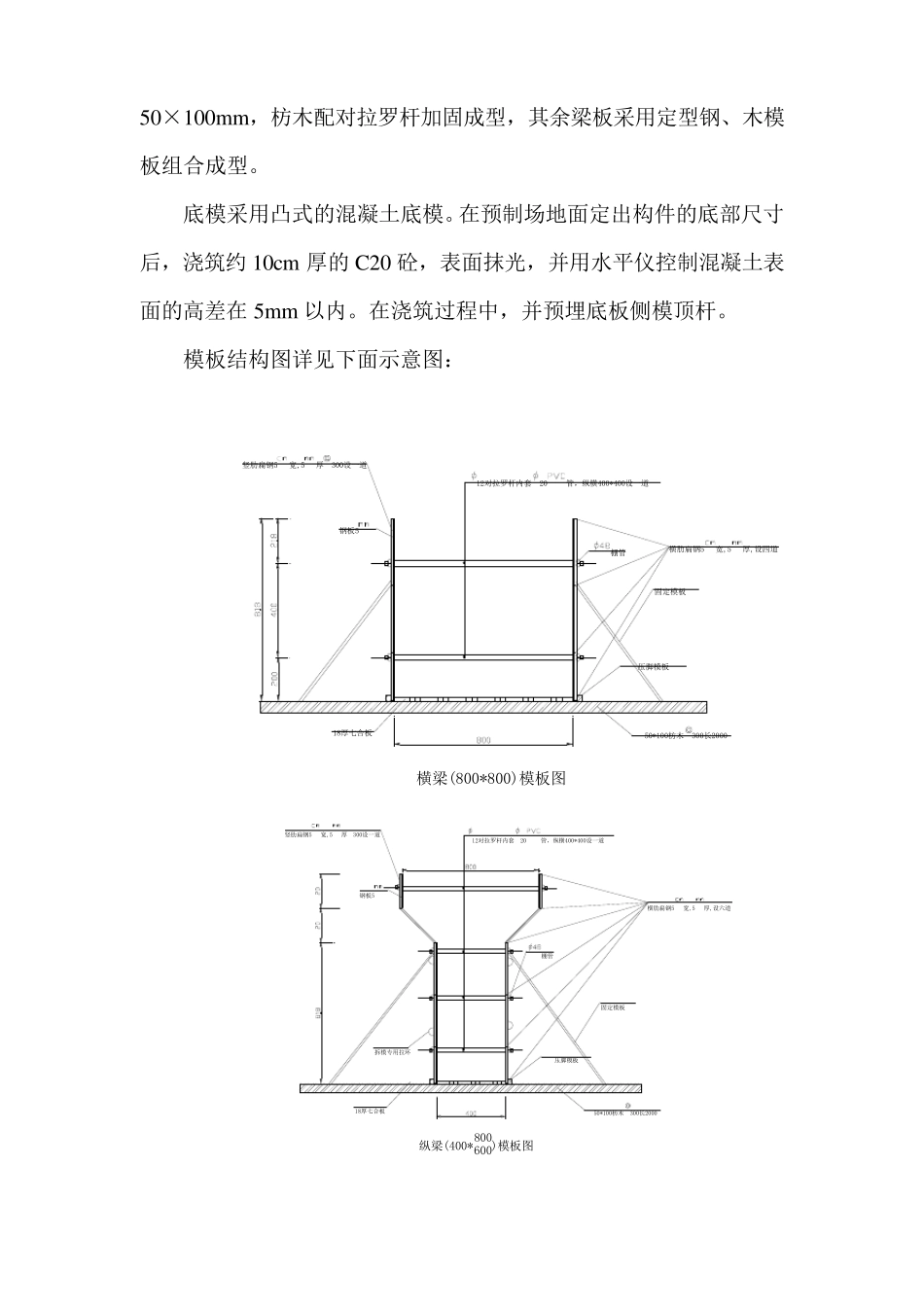

陆域码头混凝土预制构件施工方案 一、 工程概况： 本工程陆域码头混凝土预制构件包括 1t扭王块，上部结构的梁、板、靠船构件及水平撑等。 1t扭王字块体采用 C40 素砼浇筑而成，总数为 2010 块，单块约为 1t重，总方量约 870m3。安装底标高-2.5m，顶标高为+2.9m。设计要求安装密度为 120 块/m2。 码头上部结构为迭合式梁板结构，梁及靠船构件、水平撑、面板的砼强度等级为均为 C40。安装件数：横梁 47 件，靠船构件13 件，纵梁 98 件，水平撑 11 件，码头面板 182 件，简支板 39 件。从码头前沿计，除了第四段外，最大安装跨度为 23m。 安装采用 80t履带吊配合安装施工。 预制构件主要工程量： 构件名称 外形尺寸（m） （长*宽*高） 单位 数量 砼量（m3） 备注 预制钢筋砼靠船构件 个 13 66.31 C40 预制钢筋砼水平撑 根 11 8.8 C40 预制钢筋砼下横梁 根 47 183.19 C40 预制钢筋砼纵梁 根 98 384.78 C40 预制钢筋砼实心面板 块 182 342.16 C40 预制钢筋砼简支板 块 39 125.3 C30 扭王块 块 2010 758.4 C40 栅栏板 3.75*3*0.5 块 26 98.8 C30 栅栏板 3*2.5*0.5 块 173 475.8 C30 合计 2443.54 二、施工流程： 三、施工方法： 1、模板工程：扭王块的模板采用δ4mm 钢模板，按照设计尺寸分为对称四边定型拼装。并在模板预留边开孔，通过螺栓、螺母拧紧固定。 靠船构件、A 型横梁，水平撑和面板、模板采用18mm 厚七合板、场地平整 浇筑预制施工平台 模板加工 安装模板 拆模 浇筑砼 转堆 砼拌制 吊装 测量配合定位 淡水养护、砼强度达到 80%以上 钢筋绑扎 钢筋焊接、加工 原材料检验 50×100m m ，枋木配对拉罗杆加固成型，其余梁板采用定型钢、木模板组合成型。 底模采用凸式的混凝土底模。在预制场地面定出构件的底部尺寸后，浇筑约 10cm 厚的 C20 砼，表面抹光，并用水平仪控制混凝土表面的高差在 5m m 以内。在浇筑过程中，并预埋底板侧模顶杆。 模板结构图详见下面示意图： 12对拉罗杆内套 20管，纵横400*400设一道固定模板压脚模板棚管50*100枋木 300长200018厚七合板横肋扁钢5宽,5厚,设四道竖肋扁钢5宽,5厚 300设一道钢板5横梁(800*800)模板图纵梁(400* )模板图 18厚七合板50*100枋木 300长2000棚管压脚模板12对拉罗杆内套 20管，纵横400*400设一道横肋扁钢5宽,5厚,设六道固定模板拆模专用拉环竖肋扁钢5宽,5厚 ...
