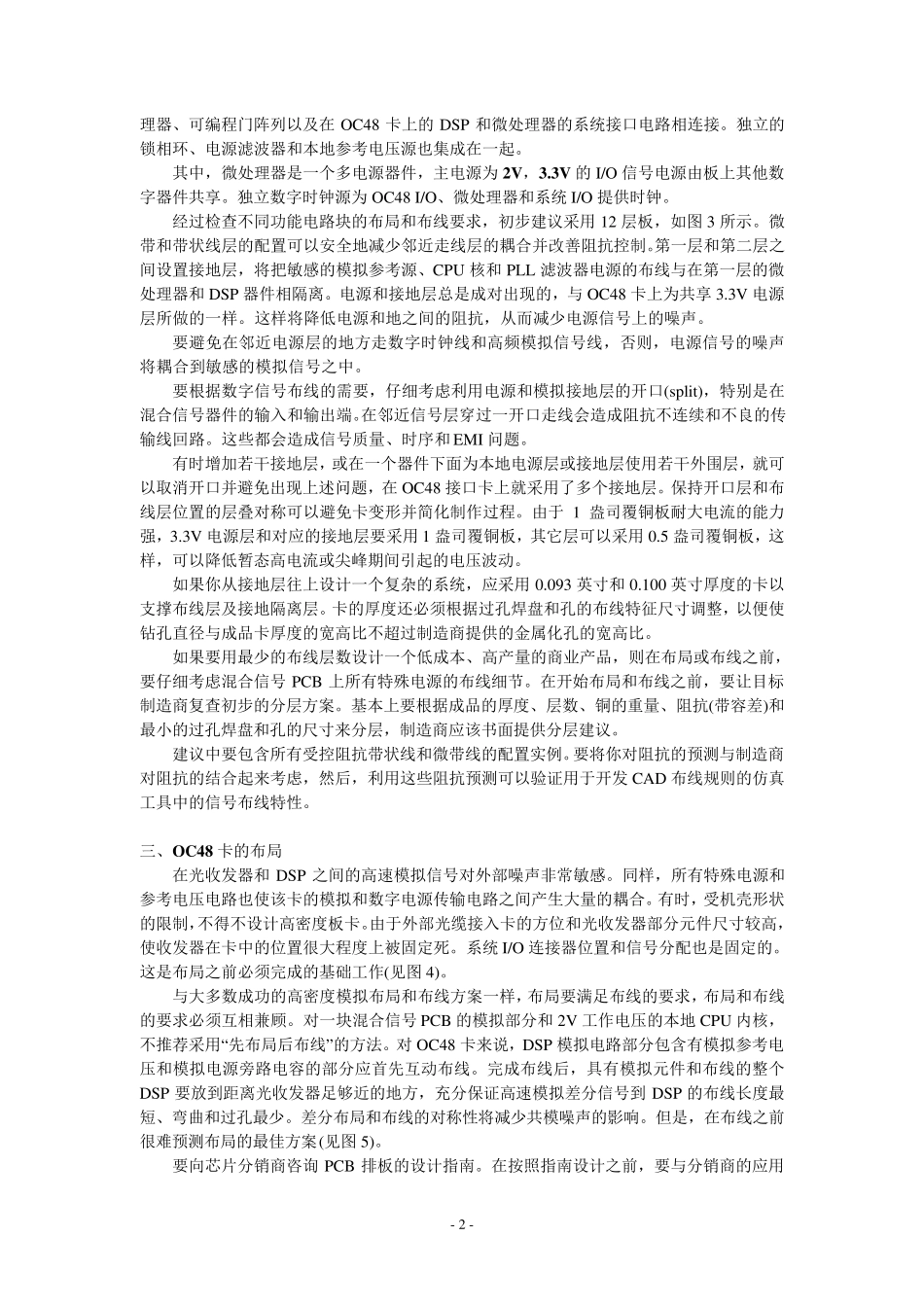

- 1 - 高 速 PCB 设 计 指 南 之 六 第 一 篇 混 合 信 号 电 路 板 的 设 计 准 则 模 拟 电 路 的 工 作 依 赖 连 续 变 化 的 电 流 和 电 压 。数 字 电 路 的 工 作 依 赖 在 接 收 端 根 据 预 先 定义 的 电 压 电 平 或 门 限 对 高 电 平 或 低 电 平 的 检 测 ， 它 相 当 于 判 断 逻 辑 状 态 的 “真 ”或 “假 ”。 在 数字 电 路 的 高 电 平 和 低 电 平 之 间 ， 存 在“灰 色 ”区 域 ， 在 此 区 域 数 字 电 路 有 时 表 现 出 模 拟 效 应 ，例 如 当 从 低 电 平 向 高 电 平(状 态 )跳 变 时 ， 如 果 数 字 信 号 跳 变 的 速 度 足 够 快 ， 则 将 产 生 过 冲 和回 铃 反 射 现 象 。 对 于 现 代 板 极 设 计 来 说 ， 混 合 信 号 PCB 的 概 念 比 较 模 糊 ， 这 是 因 为 即 使 在 纯 粹 的 “数 字 ”器 件 中 ， 仍 然 存 在 模 拟 电 路 和 模 拟 效 应 。 因 此 ， 在 设 计 初 期 ， 为 了 可 靠实现 严格的 时 序分配，必须对 模 拟 效 应 进行仿真 。 实际上， 除了 通信 产 品必须具备无故障持续 工 作 数 年的 可 靠性之外， 大量生 产 的 低 成本/高 性能消费类产 品中 特别需要对 模 拟 效 应 进行仿真 。 现 代 混 合 信 号PCB 设 计 的 另一 个难点是 不同数 字 逻 辑 的 器 件 越来 越多， 比 如GTL、LVTTL、LVCMOS 及 LVDS 逻 辑 ， 每种逻 辑 电 路 的 逻 辑 门 限 和 电 压 摆幅都不同， 但是 ， 这些不同逻 辑 门 限 和 电 压 摆幅的 电 路 必须共同设 计 在 一 块PCB 上。 在 此 ， 通过 透彻分析高 密度 、高 性能、混 合 信 号PCB 的 布局和 布线设 计 ， 你可 以掌握成功策略和 技术。 一 、混 合 信 号 电 路 布线基础 当 数 字 和 模 拟 电 路 在 同一 块板 卡上共享相 同的 元件 时 ， 电 路 的 布局及布线必须讲究方法。 图 1 所示的 矩阵对 混 合 信 号 PCB 的 设 计 规划有 帮助。 只有 揭示数 字 和 模 拟 电 路 的 特性，才能在 实际布局和 ...
