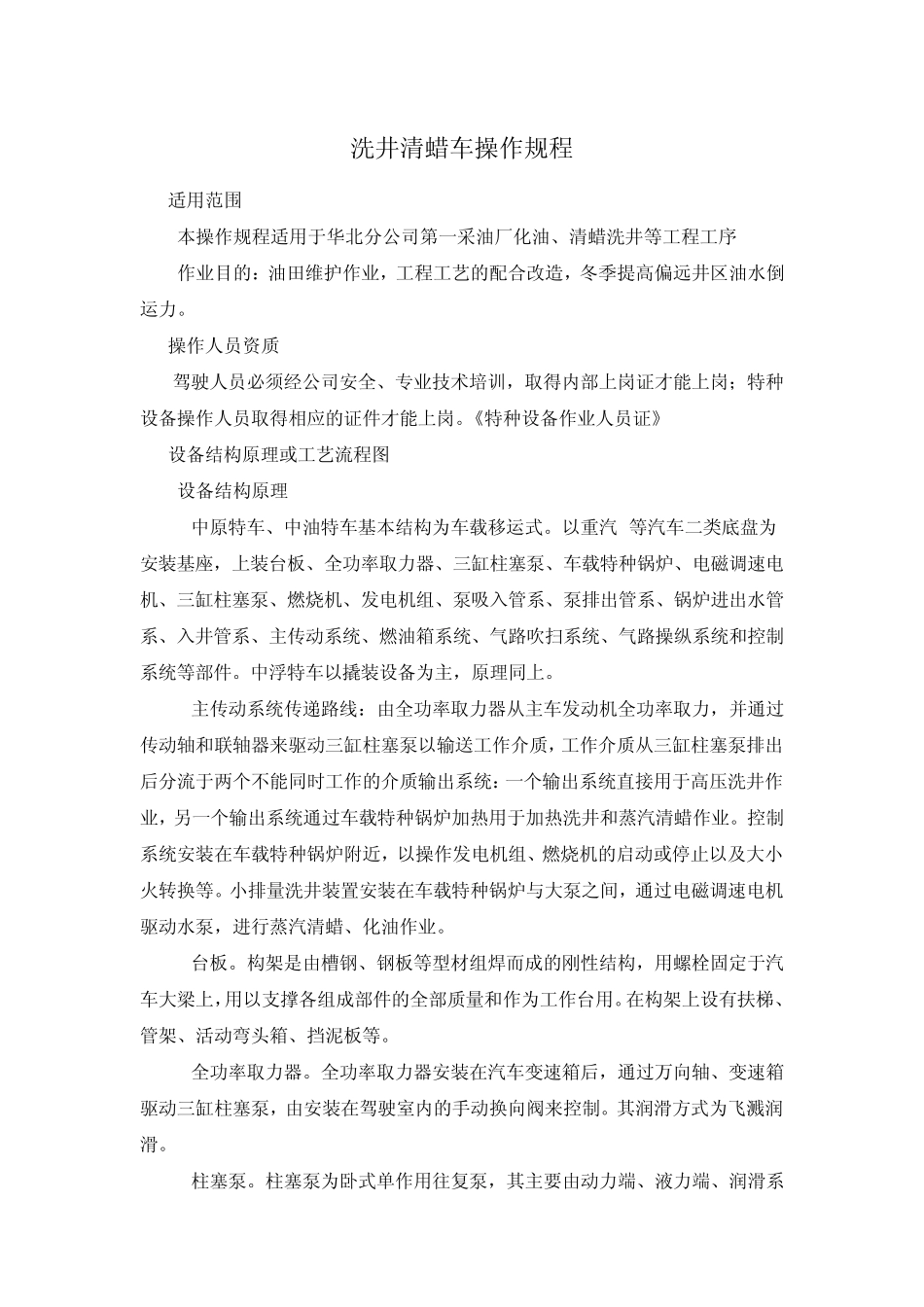

洗井清蜡车操作规程 1 适用范围 1.1 本操作规程适用于华北分公司第一采油厂化油、清蜡洗井等工程工序 1.2 作业目的：油田维护作业，工程工艺的配合改造，冬季提高偏远井区油水倒运力。 2 操作人员资质 2.1驾驶人员必须经公司安全、专业技术培训，取得内部上岗证才能上岗；特种设备操作人员取得相应的证件才能上岗。《特种设备作业人员证》 3 设备结构原理或工艺流程图 3.1 设备结构原理 3.1.1中原特车、中油特车基本结构为车载移运式。以重汽 等汽车二类底盘为安装基座，上装台板、全功率取力器、三缸柱塞泵、车载特种锅炉、电磁调速电机、三缸柱塞泵、燃烧机、发电机组、泵吸入管系、泵排出管系、锅炉进出水管系、入井管系、主传动系统、燃油箱系统、气路吹扫系统、气路操纵系统和控制系统等部件。中浮特车以撬装设备为主，原理同上。 3.1.2主传动系统传递路线：由全功率取力器从主车发动机全功率取力，并通过传动轴和联轴器来驱动三缸柱塞泵以输送工作介质，工作介质从三缸柱塞泵排出后分流于两个不能同时工作的介质输出系统：一个输出系统直接用于高压洗井作业，另一个输出系统通过车载特种锅炉加热用于加热洗井和蒸汽清蜡作业。控制系统安装在车载特种锅炉附近，以操作发电机组、燃烧机的启动或停止以及大小火转换等。小排量洗井装置安装在车载特种锅炉与大泵之间，通过电磁调速电机驱动水泵，进行蒸汽清蜡、化油作业。 3.1.2台板。构架是由槽钢、钢板等型材组焊而成的刚性结构，用螺栓固定于汽车大梁上，用以支撑各组成部件的全部质量和作为工作台用。在构架上设有扶梯、管架、活动弯头箱、挡泥板等。 3.1.3全功率取力器。全功率取力器安装在汽车变速箱后，通过万向轴、变速箱驱动三缸柱塞泵，由安装在驾驶室内的手动换向阀来控制。其润滑方式为飞溅润滑。 3.1.4柱塞泵。柱塞泵为卧式单作用往复泵，其主要由动力端、液力端、润滑系统三部分组成，主要用于洗井、清蜡、化油等项作业的循环系统用，可输送清水。 3.1.5动力端。动力端主要由齿轮箱、机架、曲轴、连杆、十字头、十字头销、连杆大小头瓦、滚动轴承等组成。具有结构简单，强度、刚度好，重量轻，寿命长等特点。 3.1.6液力端。 液力端主要由液缸、吸入阀总成、排出阀总成、吸入弹簧、排出弹簧、吸入管、柱塞、盘根及安全阀等部件组成。 3.1.7润滑系统。润滑系统分为动力端润滑及液力端润滑两部分。是两个彼此独立的润滑体系，均为压力强制润滑方式，动力端润滑...
