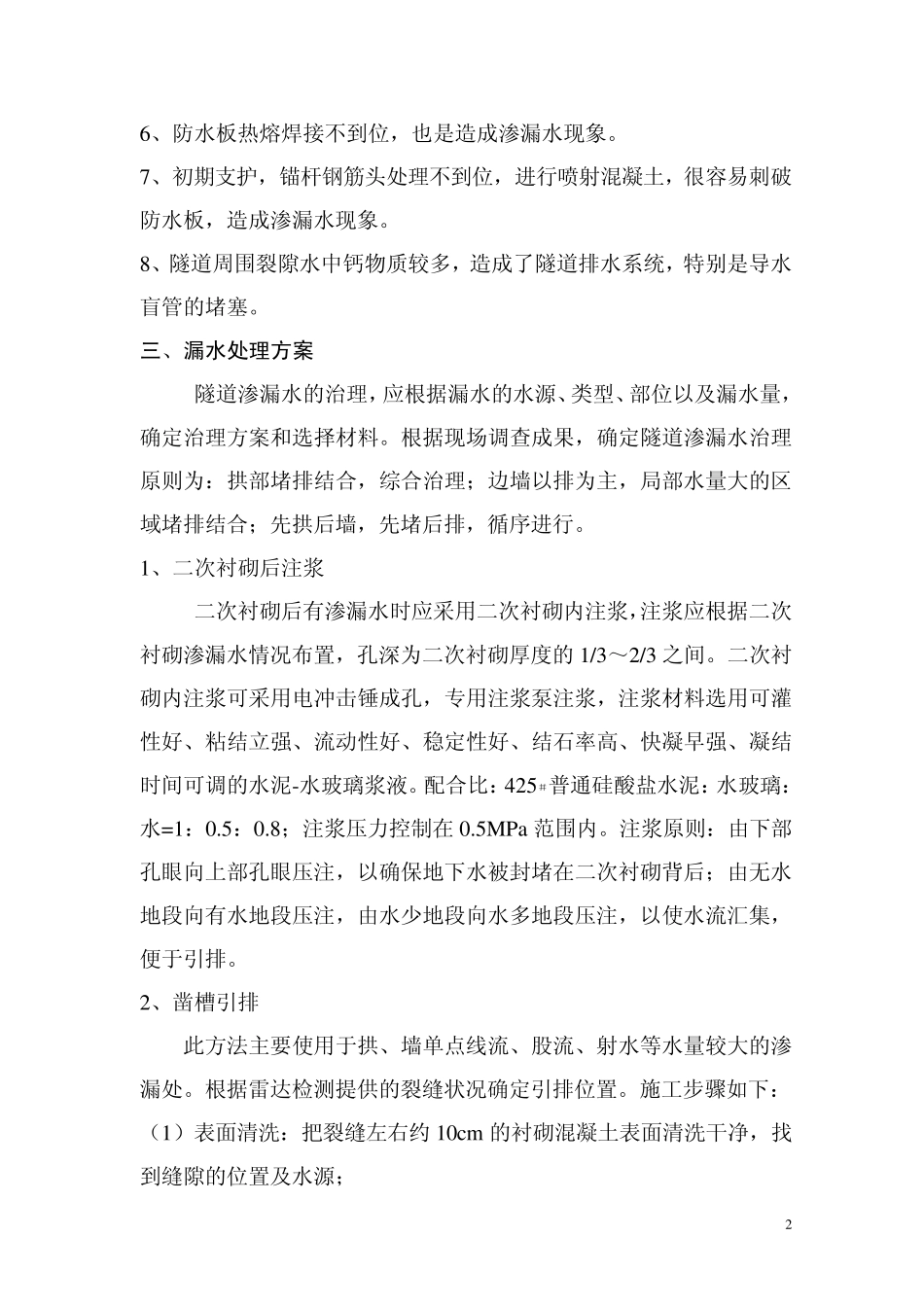

1 隧道二次衬砌后渗漏水处理方案 一、概述 我局施工的隧道共5座17.484km，占线路长度的68%，上湾山隧道（4125m），青岙隧道（6852m），龙凤岭隧道(2302m),官岭尾隧道(2599m)，溪尾隧道(1606m)。5座隧道10个工作面现已二次衬砌，部分隧道二次衬砌后有几处出现渗漏水现象，经过渗漏水处理后，保证了隧道二次衬砌质量外美内实，符合验标规范要求。 二、渗漏水原因分析 隧道大部分渗漏水位于矮边墙施工缝处，个别隧道边墙壁、拱腰、拱顶施工缝处渗水、综合接地预埋钢筋位置，拱顶基本上没有漏水。从渗漏水部位分析，总结得出渗漏水大致有以下几个原因产生： 1 、地质原因：隧道渗漏水地段地质情况一般为节理裂隙发育，地下水发育，或地质受构造影响，局部分布裂隙节理发育带，局部渗漏较严重，地下水为基岩裂隙水发育。 2 、 光面爆破效果不好，造成隧道开挖轮廓凹凸不平，有棱角。初期支护，喷射混凝土没有把凹凸面补平，平整度达不到规范要求，容易把防水板刺破，出现渗漏水现象。 3 、节理裂隙发育，地下水往裂隙处渗出，在初期支护喷射混凝土前，没有对裂隙水进行处理，造成二次衬砌部分地方，铺设防水板及浇筑混凝土不到位，出现渗漏水现象。 4 、安装纵向盲管时，特别是矮边墙部分，纵向盲管没有用防水卷材半裹，造成部分地下水发育地段，矮边墙出现渗漏水现象。 5 、水平施工缝和环向施工缝，现场随意凿槽，安装止水条，造成施工缝处出现渗漏水现象。 2 6、防水板热熔焊接不到位，也是造成渗漏水现象。 7、初期支护，锚杆钢筋头处理不到位，进行喷射混凝土，很容易刺破防水板，造成渗漏水现象。 8、隧道周围裂隙水中钙物质较多，造成了隧道排水系统，特别是导水盲管的堵塞。 三、漏水处理方案 隧道渗漏水的治理，应根据漏水的水源、类型、部位以及漏水量，确定治理方案和选择材料。根据现场调查成果，确定隧道渗漏水治理原则为：拱部堵排结合，综合治理；边墙以排为主，局部水量大的区域堵排结合；先拱后墙，先堵后排，循序进行。 1、二次衬砌后注浆 二次衬砌后有渗漏水时应采用二次衬砌内注浆，注浆应根据二次衬砌渗漏水情况布置，孔深为二次衬砌厚度的 1/3～2/3 之间。二次衬砌内注浆可采用电冲击锤成孔，专用注浆泵注浆，注浆材料选用可灌性好、粘结立强、流动性好、稳定性好、结石率高、快凝早强、凝结时间可调的水泥-水玻璃浆液。配合比：425＃普通硅酸盐水泥：水玻璃：水=1：0.5：0.8；注浆压力控制在 0.5MPa...
