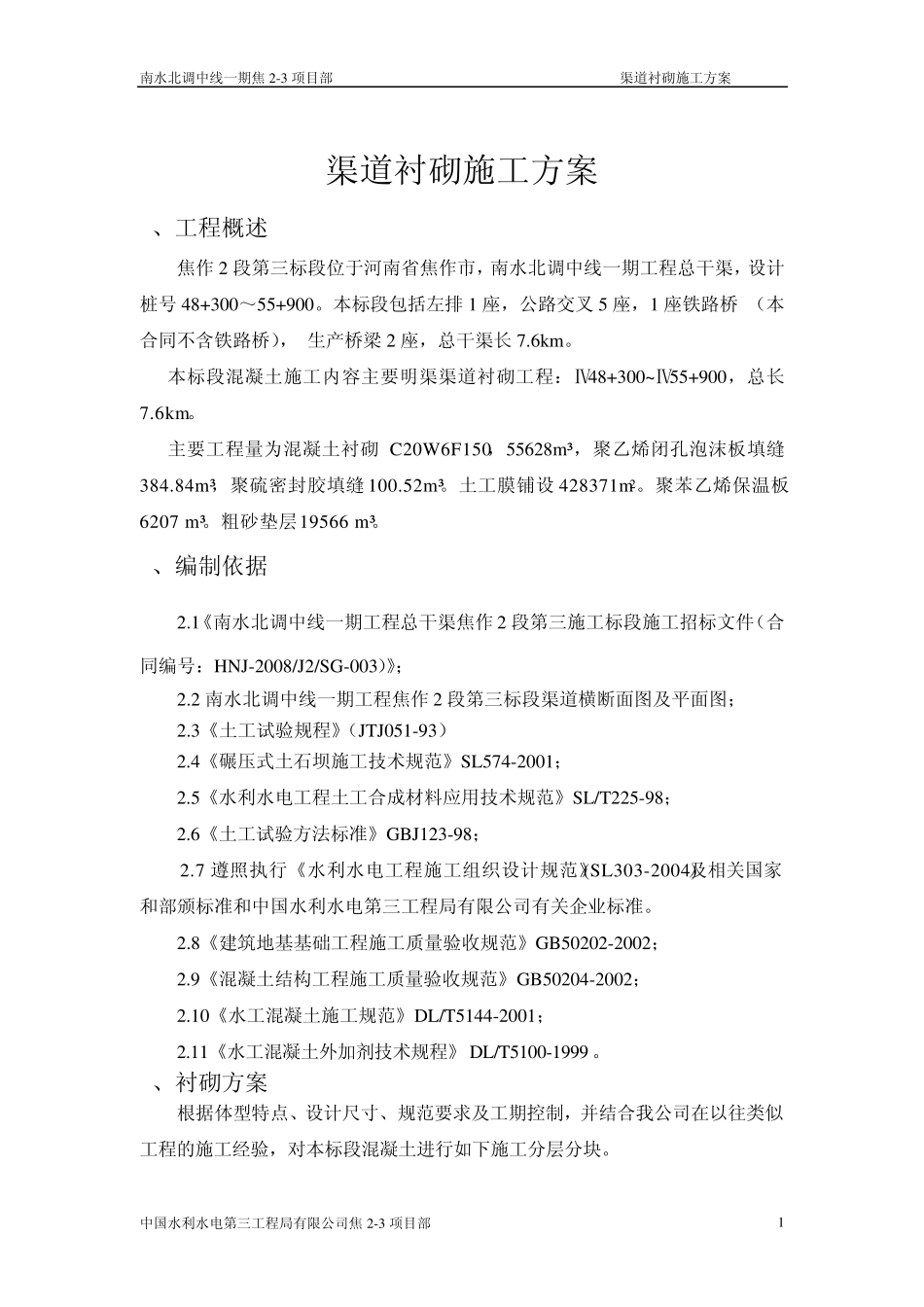

南水北调中线一期焦2-3 项目部 渠道衬砌施工方案 中国水利水电第三工程局有限公司焦2-3 项目部 1 渠道衬砌施工方案 1、工程概述 焦作2 段第三标段位于河南省焦作市，南水北调中线一期工程总干渠，设计桩号48+300～55+900。本标段包括左排1 座，公路交叉5 座，1 座铁路桥 （本合同不含铁路桥）， 生产桥梁2 座，总干渠长7.6km。 本标段混凝土施工内容主要明渠渠道衬砌工程：Ⅳ48+300~Ⅳ55+900，总长 7.6km。 主要工程量为混凝土衬砌 C20W6F150，55628m³，聚乙烯闭孔泡沫板填缝384.84m³，聚硫密封胶填缝 100.52m³。土工膜铺设428371m2。聚苯乙烯保温板6207 m³。粗砂垫层19566 m³。 2、编制依据 2.1《南水北调中线一期工程总干渠焦作2 段第三施工标段施工招标文件（合同编号：HNJ-2008/J2/SG-003）》； 2.2 南水北调中线一期工程焦作2 段第三标段渠道横断面图及平面图； 2.3《土工试验规程》（JTJ051-93） 2.4《碾压式土石坝施工技术规范》SL574-2001； 2.5《水利水电工程土工合成材料应用技术规范》SL/T225-98； 2.6《土工试验方法标准》GBJ123-98； 2.7 遵照执行《水利水电工程施工组织设计规范》(SL303-2004)及相关国家和部颁标准和中国水利水电第三工程局有限公司有关企业标准。 2.8《建筑地基基础工程施工质量验收规范》GB50202-2002； 2.9《混凝土结构工程施工质量验收规范》GB50204-2002； 2.10《水工混凝土施工规范》DL/T5144-2001； 2.11《水工混凝土外加剂技术规程》 DL/T5100-1999 。 3、衬砌方案 根据体型特点、设计尺寸、规范要求及工期控制，并结合我公司在以往类似工程的施工经验，对本标段混凝土进行如下施工分层分块。 南水北调中线一期焦2-3 项目部 渠道衬砌施工方案 中国水利水电第三工程局有限公司焦2-3 项目部 2 渠身混凝土衬砌按照结构缝，分层分块，其中渠底主要分2 块和3 块二种，渠坡主要分为7 块和8 块两种，块长均在4.0m 左右不等，主要以其中两种加以说明，详见图HNJ/SG-003[2009]BS/GQ-018~ 019。 渠道混凝土衬砌采用配套设备进行施工，该设备主要由削坡机、布料机、衬砌机、抹面机及辅助台车组成。布料机和衬砌机主要完成混凝土料的摊铺、整平、振捣、压光等工作，辅助台车主要为养护、切缝、嵌缝等工作提供工作平台。 渠道底板混凝土衬砌前，先铺一层5 ㎝厚粗砂，摊平压实后，铺设聚笨乙烯保温板及铺复合土工膜一层，然后开始 8 ㎝厚混凝土衬砌施工...
