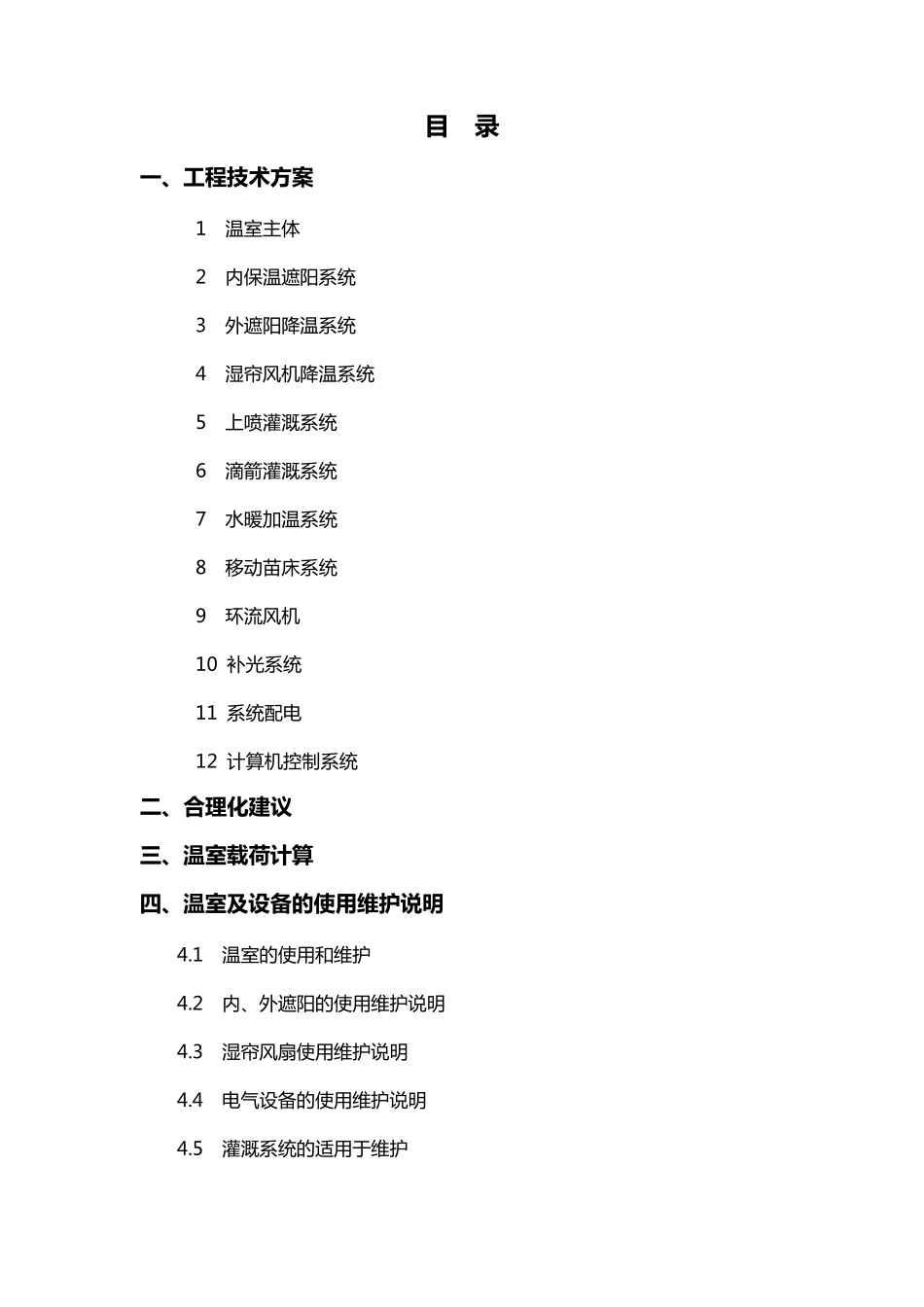

目 录 一 、工程技术方案 1 温 室 主 体 2 内 保 温 遮 阳 系 统 3 外 遮 阳 降 温 系 统 4 湿 帘 风 机 降 温 系 统 5 上 喷 灌 溉 系 统 6 滴 箭 灌 溉 系 统 7 水 暖 加 温 系 统 8 移 动 苗 床 系 统 9 环 流 风 机 10 补 光 系 统 11 系 统 配 电 12 计 算 机 控 制 系 统 二、合理化建议 三、温室载荷计算 四、温室及设备的使用维护说明 4.1 温 室 的 使 用 和 维 护 4.2 内 、外 遮 阳 的 使 用 维 护 说明 4.3 湿 帘 风 扇使 用 维 护 说明 4.4 电 气设备的 使 用 维 护 说明 4.5 灌 溉 系 统 的 适用 于维 护 4.6 《 Fdgc-S16 温 室 控 制 器 》 使 用 手 册 4.7 《 FDMC-12 灌 溉 控 制 器 》 使 用 说 明 4.8 《 Fdgc-温 室 监 控 与 数 据 管 理 系 统 》 使 用 手 册 五 、技术图纸 重 庆 南 山 植 物 园 玻 璃 温 室 技 术 方 案 一、温室主体 1、主体结构： 胖 龙 V96 型 文 洛 式 三 尖 顶 玻 璃 温 室 。 2、性能指标： 1)风载 0.50kN/m2 2)雪载 0.25kN/m2 3)吊挂载荷 15Kg/m2 4)最大排水量 140 mm/h 5)电参数 ：220V，50HZ，PH1 / 380V，50HZ，PH3 3、规格尺寸： 1) 栋宽：9.6m 2) 榀距：4.0m 3) 天沟（雨槽底距柱底高度）：4m（热带雨林区高 7.5 米） 4) 屋面角：22 度。 4、排列方式： 整 座 温 室 的 尺 寸 为 ： 54.4m×44m， 总 面 积 : 2393.6 平 米 。 整 座 温 室 共 分 为 3 个 独 立 的 种 植 区 ， 分 别 为 热 带 雨 林 植 物 区 、多肉多浆植 物区 和四季花卉植 物 区 ， 面 积 分 别 为 ： 844.8 平 米 、422.4 平 米 和 1126.4 平 米 。每个 区 域之间设玻璃隔断， 且每个 种 植 区 内的 设备独 立 控制。 （详见示意图） 热带雨林植物区： 山墙长： 9.6m×2 栋= 19.2 m（柱高 7.5 米 ） 侧墙长： 4.0m×11 跨= 44 m 面 积 ： 844.8 m2 多肉多浆植物区： 山墙长： 9.6m×1 栋= 9.6 m 侧墙长： 4.0m×11 跨= 44 m 面 积 ： 422.4 m2 四 季 花 卉 植 物 区 ： 山 墙 长 ： 9.6m×2 栋 +6.4m×1 栋 = 25.6 m 侧 墙 ...
