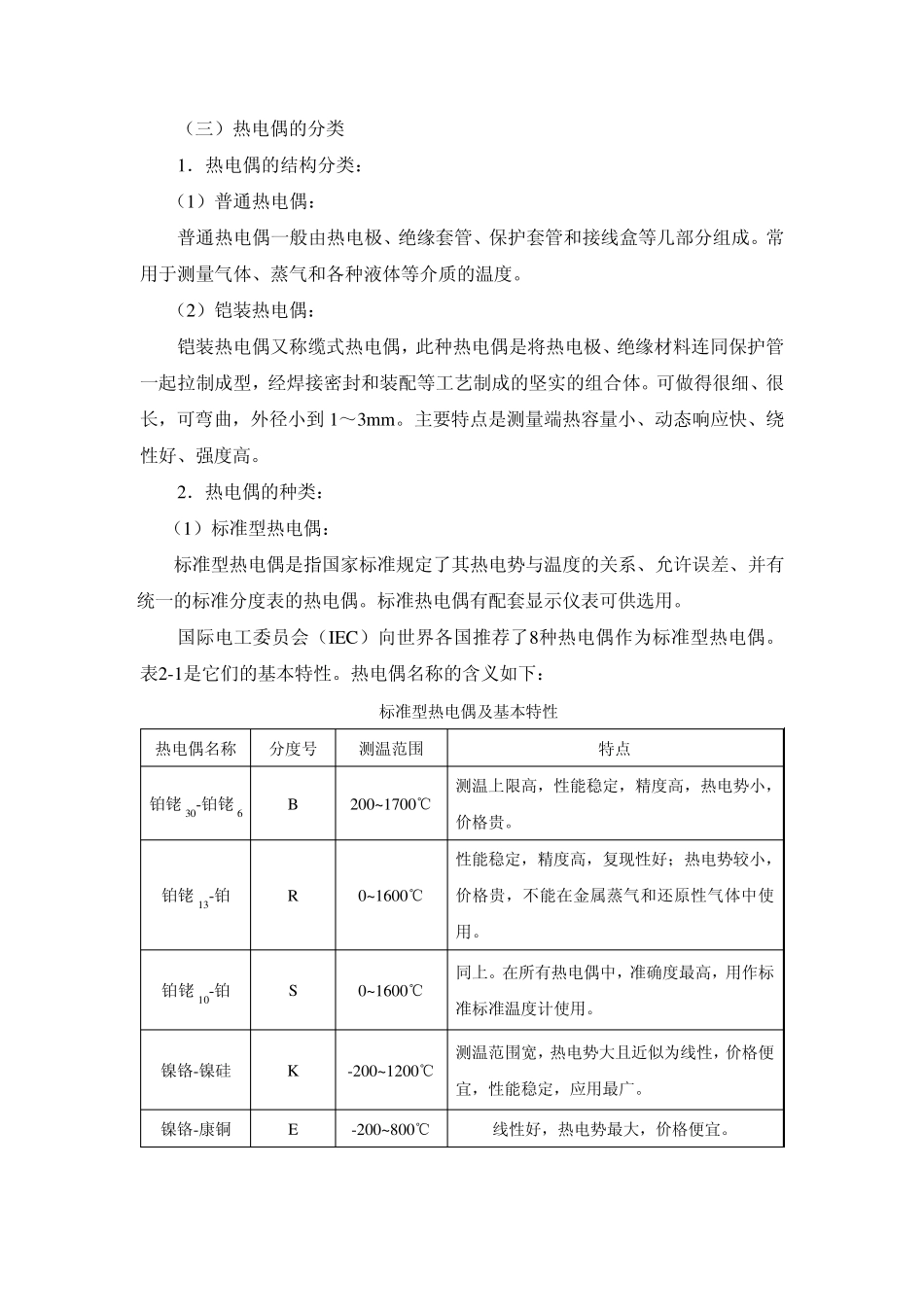

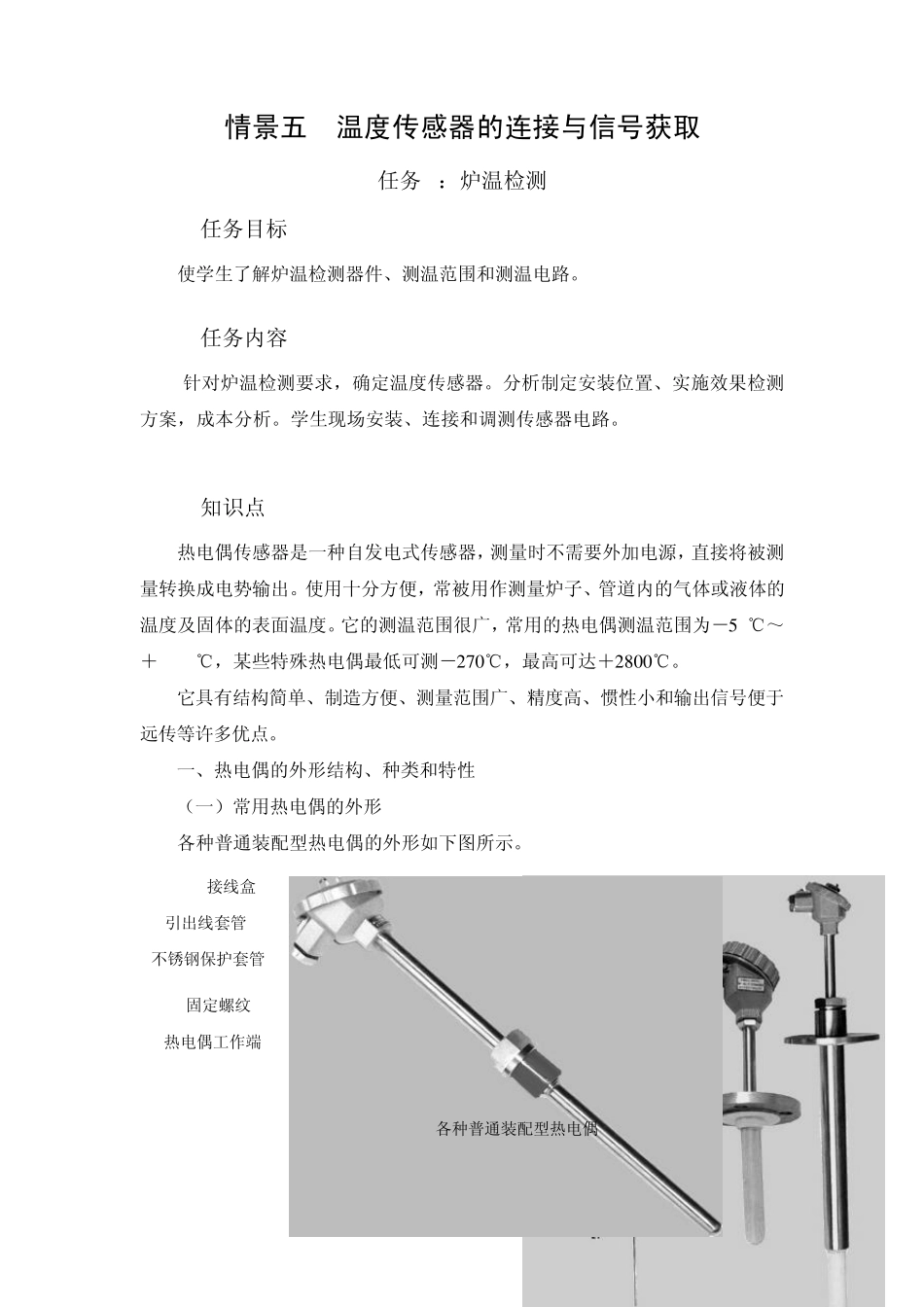

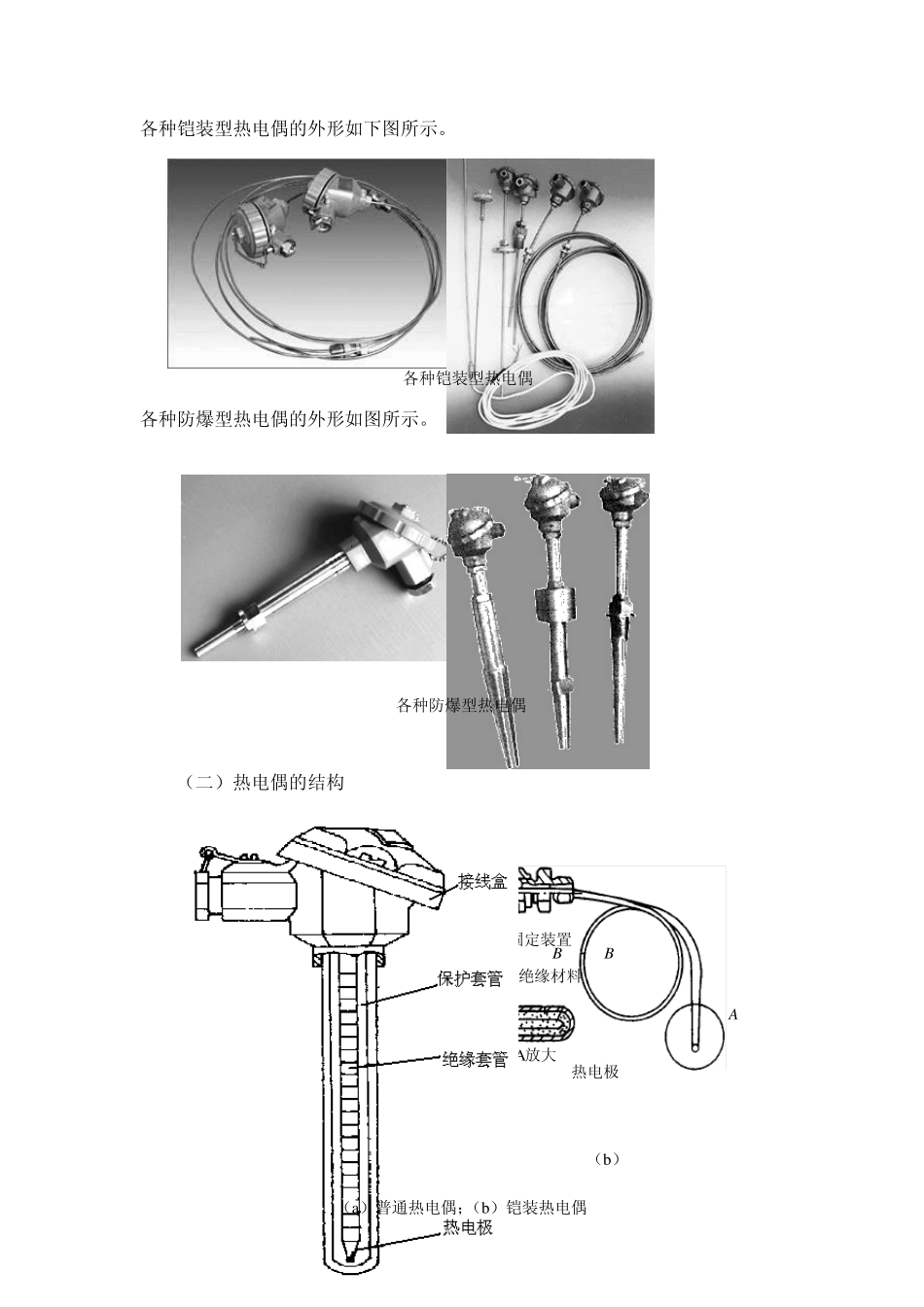

情景五 温度传感器的连接与信号获取 任务1：炉温检测 5.1.1任务目标 使学生了解炉温检测器件、测温范围和测温电路。 5.1.2任务内容 针对炉温检测要求，确定温度传感器。分析制定安装位置、实施效果检测方案，成本分析。学生现场安装、连接和调测传感器电路。 5.1.3知识点 热电偶传感器是一种自发电式传感器，测量时不需要外加电源，直接将被测量转换成电势输出。使用十分方便，常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。它的测温范围很广，常用的热电偶测温范围为－5 0℃～＋1600℃，某些特殊热电偶最低可测－2 7 0 ℃，最高可达＋2 8 0 0 ℃。 它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。 一、热电偶的外形结构、种类和特性 （一）常用热电偶的外形 各种普通装配型热电偶的外形如下图所示。 各种普通装配型热电偶 接线盒 引出线套管 不锈钢保护套管 热电偶工作端 固定螺纹 各种铠装型热电偶的外形如下图所示。 各种防爆型热电偶的外形如图所示。 （二）热电偶的结构 接线盒固定装置B-B金属导管 绝缘材料热电极A放大ABB各种防爆型热电偶 （a） （b） 热电偶的结构 （a）普通热电偶；（b）铠装热电偶 各种铠装型热电偶 （三）热电偶的分类 1．热电偶的结构分类： （1）普通热电偶： 普通热电偶一般由热电极、绝缘套管、保护套管和接线盒等几部分组成。常用于测量气体、蒸气和各种液体等介质的温度。 （2）铠装热电偶： 铠装热电偶又称缆式热电偶，此种热电偶是将热电极、绝缘材料连同保护管一起拉制成型，经焊接密封和装配等工艺制成的坚实的组合体。可做得很细、很长，可弯曲，外径小到 1～3mm。主要特点是测量端热容量小、动态响应快、绕性好、强度高。 2．热电偶的种类： （1）标准型热电偶： 标准型热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶。标准热电偶有配套显示仪表可供选用。 国际电工委员会（IEC）向世界各国推荐了8种热电偶作为标准型热电偶。表2-1是它们的基本特性。热电偶名称的含义如下： 标准型热电偶及基本特性 热电偶名称 分度号 测温范围 特点 铂铑30-铂铑6 B 200~1700℃ 测温上限高，性能稳定，精度高，热电势小，价格贵。 铂铑13-铂 R 0~1600℃ 性能稳定，精度高，复现性好；热电势较小，价格贵，不能在金属蒸气和还原性气体中使用。 铂铑10-铂 S ...
