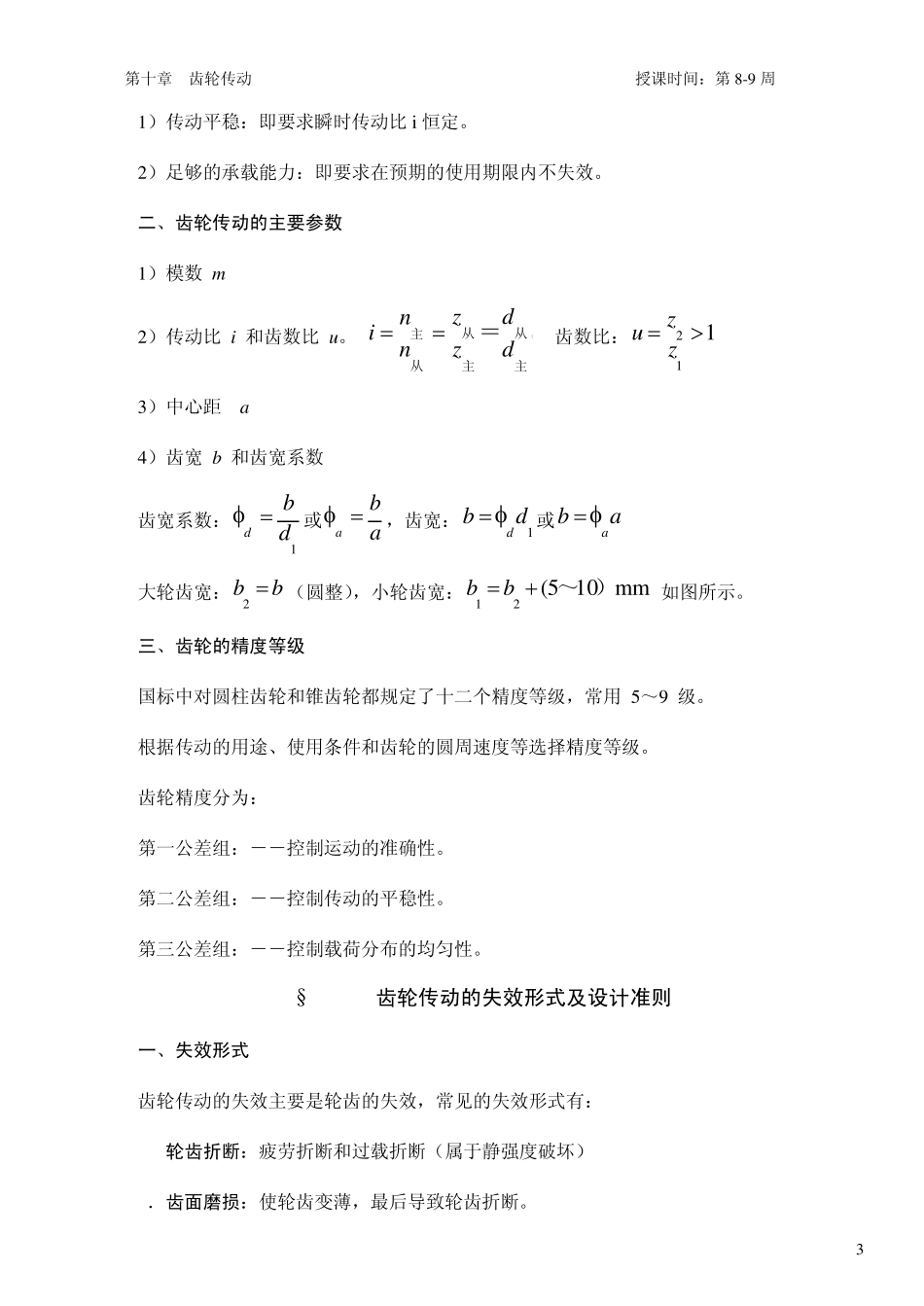

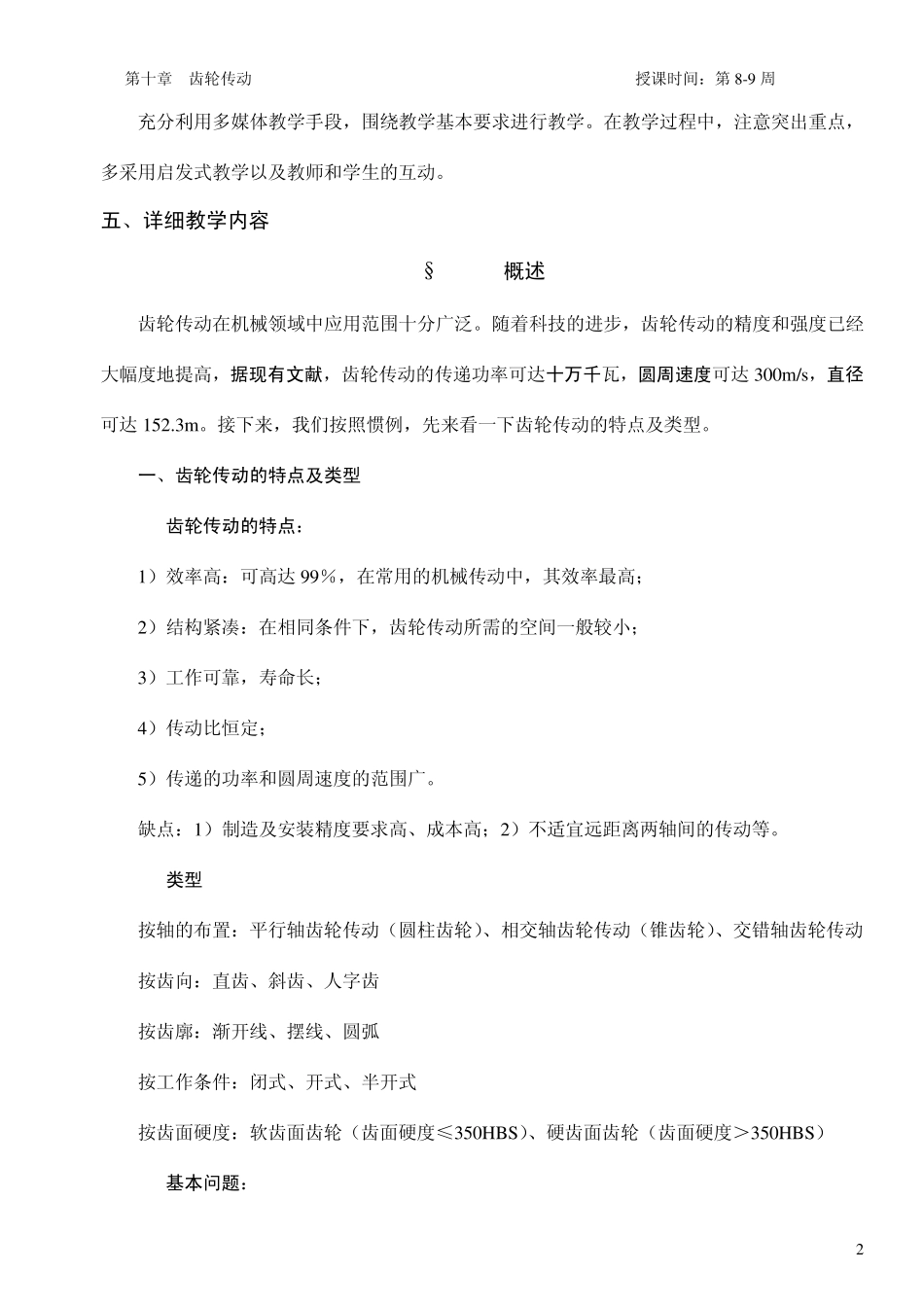

第十章 齿轮传动 授课时间：第8 -9 周 1 第十章 齿轮传动（7学时） 一、教学目标及基本要求 1. 了解齿轮的特点、类型及主要参数、齿轮的失效形式、齿轮所用的材料及采用的热处理方法、齿轮传动中的计算载荷、齿轮传动的润滑和效率、齿轮传动的设计准则。 2. 掌握圆柱直齿、斜齿、锥齿轮传动的受力分析，各分力的方向判断。 3. 掌握直齿、斜齿圆柱齿轮传动的设计，齿轮的结构设计。 二、教学内容 §10-1 概述 §10-2 齿轮传动的失效形式及设计准则 §10-3 齿轮的材料及其选择原则 §10-4 齿轮传动的计算载荷 §10-5 标准直齿圆柱齿轮传动的强度计算 §10-6 齿轮传动的设计参数、许用应力与精度选择 §10-7 标准斜齿圆柱齿轮传动的强度计算 §10-8 标准锥齿轮传动的强度计算 §10-9 变位齿轮传动强度计算概述 §10-10 齿轮的结构设计 §10-11 齿轮传动的润滑 三、教学内容的重点和难点 重点： 标准直齿圆柱齿轮传动的强度计算 难点：针对不同的失效形式确定设计准则，不同的失效形式恰当地选用相应的设计数据。 四、教学方式与手段及教学过程中应注意的问题 第十章 齿轮传动 授课时间：第 8-9 周 2 充分利用多媒体教学手段，围绕教学基本要求进行教学。在教学过程中，注意突出重点，多采用启发式教学以及教师和学生的互动。 五、详细教学内容 §10-1 概述 齿轮传动在机械领域中应用范围十分广泛。随着科技的进步，齿轮传动的精度和强度已经大幅度地提高，据现有文献，齿轮传动的传递功率可达十万千瓦，圆周速度可达 300m/s，直径可达 152.3m。接下来，我们按照惯例，先来看一下齿轮传动的特点及类型。 一、齿轮传动的特点及类型 1. 齿轮传动的特点： 1）效率高：可高达 99％，在常用的机械传动中，其效率最高； 2）结构紧凑：在相同条件下，齿轮传动所需的空间一般较小； 3）工作可靠，寿命长； 4）传动比恒定； 5）传递的功率和圆周速度的范围广。 缺点：1）制造及安装精度要求高、成本高；2）不适宜远距离两轴间的传动等。 2. 类型 按轴的布置：平行轴齿轮传动（圆柱齿轮）、相交轴齿轮传动（锥齿轮）、交错轴齿轮传动 按齿向：直齿、斜齿、人字齿 按齿廓：渐开线、摆线、圆弧 按工作条件：闭式、开式、半开式 按齿面硬度：软齿面齿轮（齿面硬度≤350HBS）、硬齿面齿轮（齿面硬度＞350HBS） 3. 基本问题： 第十章 齿轮传动 授课时间：第8-9 周 3 1）传动平稳：即...
