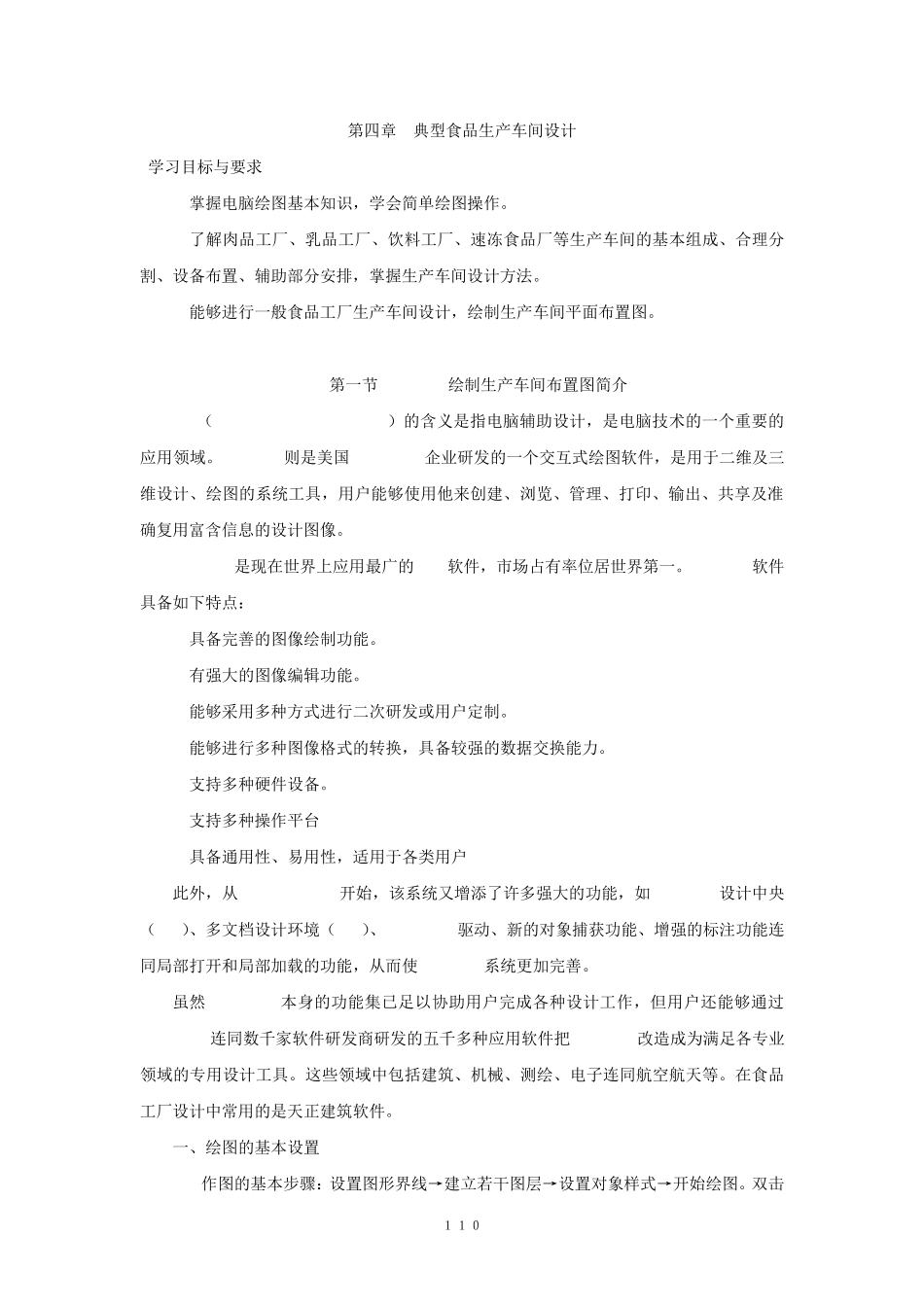

１１０ 第四章 典型食品生产车间设计 [学习目标与要求] 1.掌握电脑绘图基本知识，学会简单绘图操作。 2.了解肉品工厂、乳品工厂、饮料工厂、速冻食品厂等生产车间的基本组成、合理分割、设备布置、辅助部分安排，掌握生产车间设计方法。 3.能够进行一般食品工厂生产车间设计，绘制生产车间平面布置图。 第一节 AutoCAD绘制生产车间布置图简介 CAD（Computer Aided Design）的含义是指电脑辅助设计，是电脑技术的一个重要的应用领域。AutoCAD则是美国 Autodesk企业研发的一个交互式绘图软件，是用于二维及三维设计、绘图的系统工具，用户能够使用他来创建、浏览、管理、打印、输出、共享及准确复用富含信息的设计图像。 AutoCAD是现在世界上应用最广的 CAD软件，市场占有率位居世界第一。AutoCAD软件具备如下特点： 1.具备完善的图像绘制功能。 2.有强大的图像编辑功能。 3.能够采用多种方式进行二次研发或用户定制。 4.能够进行多种图像格式的转换，具备较强的数据交换能力。 5.支持多种硬件设备。 6.支持多种操作平台 7.具备通用性、易用性，适用于各类用户 此外，从AutoCAD2000开始，该系统又增添了许多强大的功能，如AutoCAD设计中央（ADC）、多文档设计环境（MDE）、Internet驱动、新的对象捕获功能、增强的标注功能连同局部打开和局部加载的功能，从而使 AutoCAD系统更加完善。 虽然AutoCAD本身的功能集已足以协助用户完成各种设计工作，但用户还能够通过Autodesk连同数千家软件研发商研发的五千多种应用软件把AutoCAD改造成为满足各专业领域的专用设计工具。这些领域中包括建筑、机械、测绘、电子连同航空航天等。在食品工厂设计中常用的是天正建筑软件。 一、绘图的基本设置 CAD作图的基本步骤：设置图形界线→建立若干图层→设置对象样式→开始绘图。双击 １１１ 桌面上的CAD快捷方式 ，打开CAD界面。如图4-1 图4-1 1.设置图形界限 ① 点击“格式”，选择“图形界限”； ② 在下面的“命令”对话框内会出现默认左下角点的坐标（0,0），我们直接点击“回车”； ③ 指定图形界限右上角点坐标，如用A3（420mm×297mm）打印纸出图，则设置为 420000，297000。然后点击“回车”； ④ 然后，点击“视图”选择“全部重生成”，即完成了图形界限的设置。 2.设置图层： ①点击图层管理器图标，打开“图形特性管理器上”，如图4-2。然后，在“图形特性管理器上”选择“新建”； ②每个新建图层可以设立名...
