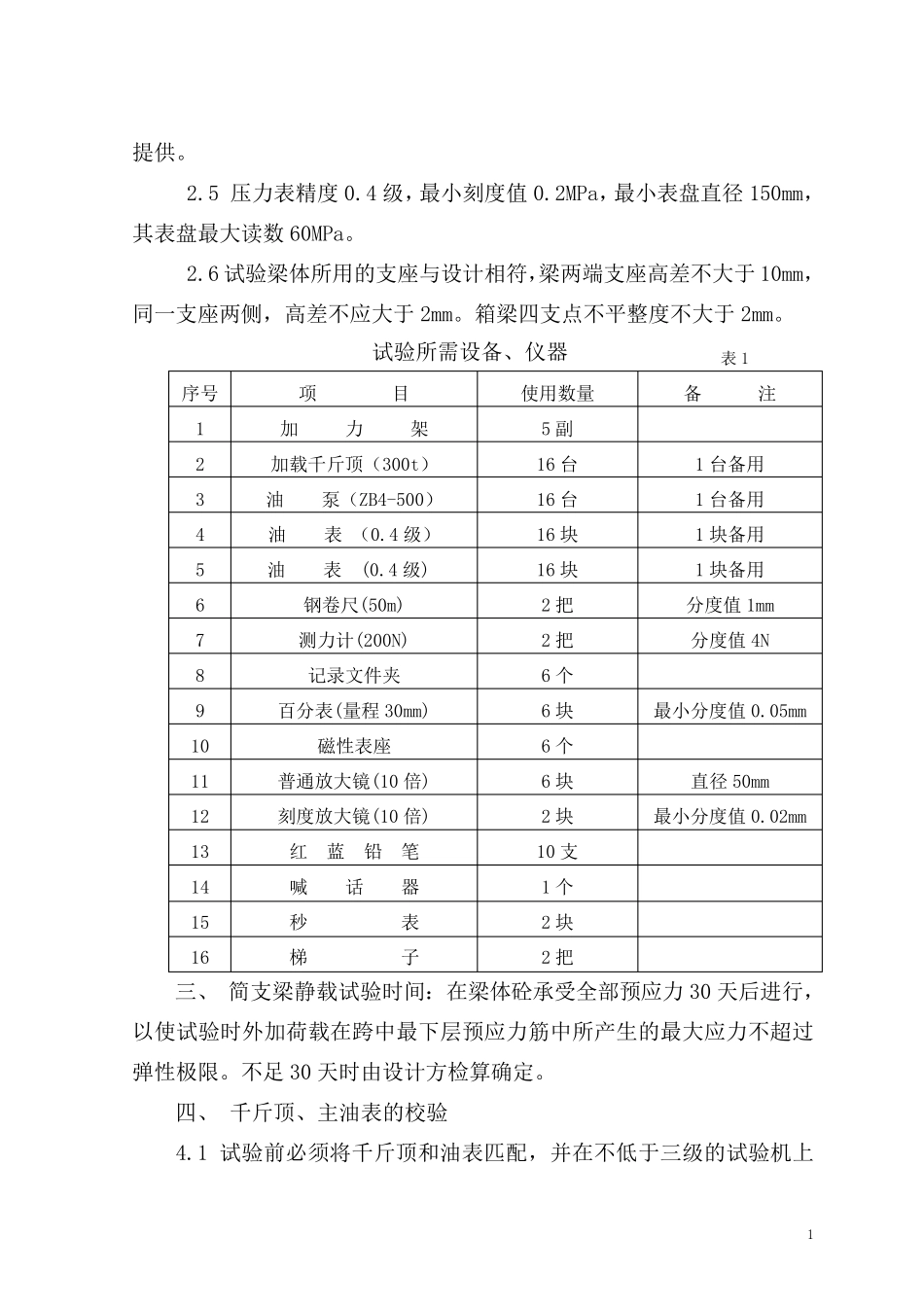

0 简支梁静载试验方案 静载弯曲抗裂性试验是检验简支梁梁体质量最直接、最根本的方法。试验准备、实施均必须严格按照中华人民共和国铁道部部标《预应力砼铁路简支梁静载弯曲抗裂试验方法及评定标准》（TB/T2092-2003）执行。 一、简支梁在下列情况下应进行静载弯曲试验 1.1 采用新结构、新材料、新工艺进行试生产时； 1.2 生产条件有较大变动时； 1.3 出现影响承载能力的缺陷时； 1.4 交库资料不全或对资料发生怀疑时； 1.5 在正常生产条件下，每批 60 孔或连续三个月（三个月产量不足 60 孔时）抽验一片。 1.6 发放生产许可证或产品质量认证检验时，应对不同类别的简支梁各抽验一孔。抽样原则：按最不利原则一次抽取３孔（一孔为首次试验梁，两孔为加倍试验备用梁）。 二、试验所需设备、仪器及要求 2.1 静载试验在固定的试验台座上进行。 2.2 试验所用的试验台座、反力架、千斤顶、油泵、标准油压表等加力设备和计量仪器，•其 工作 能力控 制 在 1.5～ 2.5 倍最大试验荷 载之间 。 2.3 试验所用的计量设备、仪器、仪表、钢 卷 尺 等均经 法定计量检定部门 检定合 格,且 在有效 期 限 内 使 用。 2.4 反力架的加载间 距 、千斤顶、油泵、压力表使 用数 量根据 梁的跨 度 经 计算 确 定。加载计算 按部颁 标准《预应力砼铁路简支梁静载弯曲抗裂试验方法及评定标准》（TB/T2092-2003）进行。加载数 据 由 设计院 1 提供。 2.5 压力表精度0.4 级，最小刻度值0.2MPa，最小表盘直径150mm，其表盘最大读数60MPa。 2.6 试验梁体所用的支座与设计相符，梁两端支座高差不大于10mm，同一支座两侧，高差不应大于2mm。箱梁四支点不平整度不大于2mm。 试验所需设备、仪器 表1 序号 项 目 使用数量 备 注 1 加 力 架 5 副 2 加载千斤顶（300t） 16 台 1 台备用 3 油 泵（ZB4-500） 16 台 1 台备用 4 油 表 （0.4 级） 16 块 1 块备用 5 油 表 (0.4 级) 16 块 1 块备用 6 钢卷尺(50m) 2 把 分度值1mm 7 测力计(200N) 2 把 分度值4N 8 记录文件夹 6 个 9 百分表(量程 30mm) 6 块 最小分度值0.05mm 10 磁性表座 6 个 11 普通放大镜(10 倍) 6 块 直径50mm 12 刻度放大镜(10 倍) 2 块 最小分度值0.02mm 13 红 蓝 铅 笔 10 支 14 喊 话 器 1 个 15 秒 表 2 块 16 梯 子 2 把 三...
