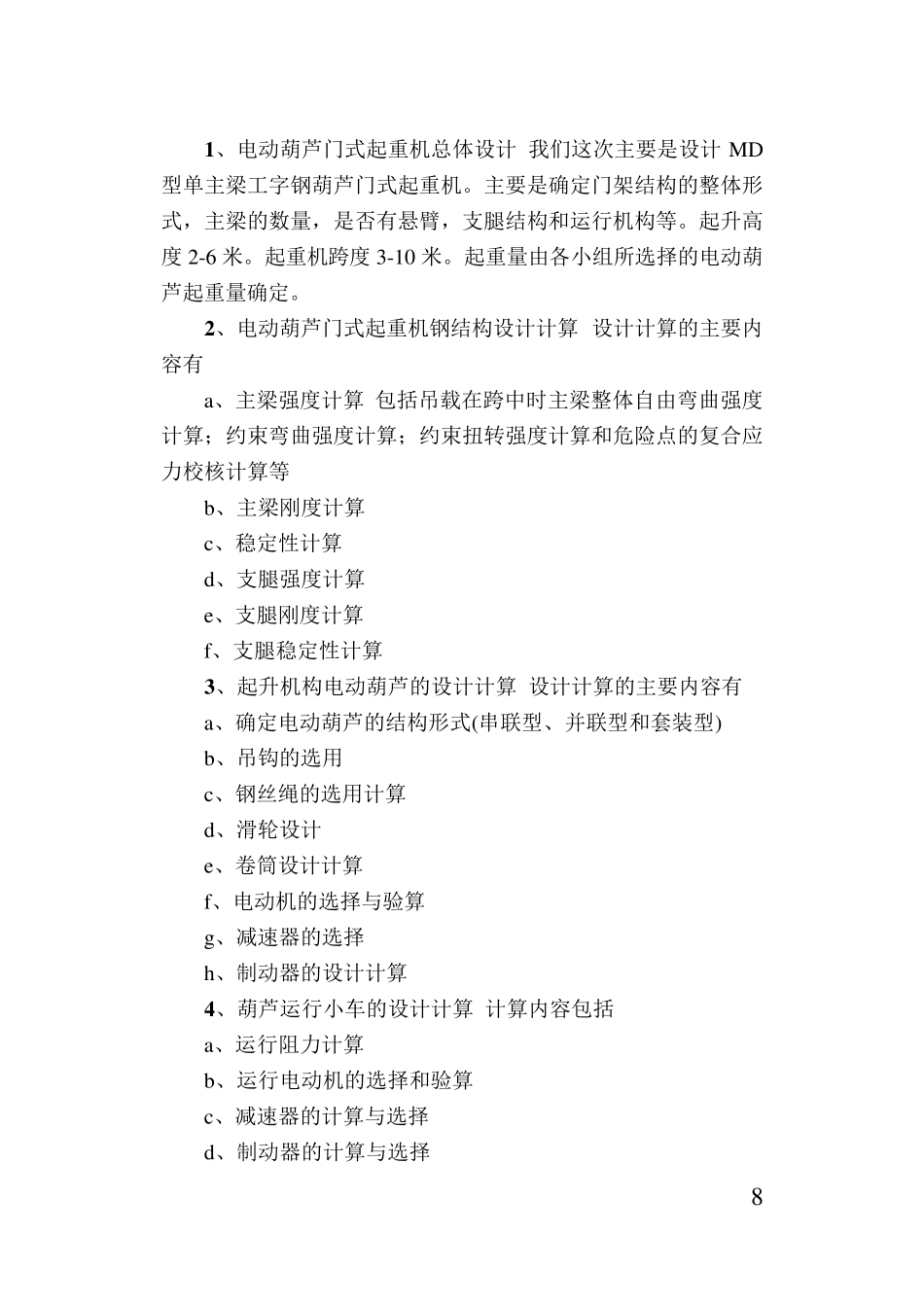

8 电动葫芦门式起重机设计 一、实验目的 1、掌握简易电动葫芦门式起重机的设计过程。 2、拆装测绘电动葫芦内部结构。 二、实验设备 2 吨 SHH 悬挂式环链电动葫芦，2 吨 CD 型钢丝绳电动葫芦，3.2 吨 SHA2 低建筑钢丝绳电动葫芦，1 吨 SH3 悬挂式钢丝绳电动葫芦和 5 吨轻型门式起重机门架。 三、实验内容 由驱动装置(如电动机等)、传动装置(减速器)、制动装置(制动器)和取物缠绕装置(如吊钩、滑轮、钢丝绳、链条、卷筒、链轮等)紧凑地组装为一体的起重设备，称为起重葫芦(英文称为Hoist)。用电力驱动称为电动葫芦，用人力驱动称为手动葫芦，用气力驱动称为气动葫芦。 以起重葫芦作为起升机构的起重机，统称为葫芦式起重机。葫芦式起重机作为桥式和门式起重机的一个重要分支，已成为一种独特的起重机体系，量大而面广。国外统称为 Hoist cranes。 起重机有四大基本机构：起升机构、运行机构、旋转机构和变幅机构。葫芦起重机一般只有两种机构，起升机构和运行机构，起升机构为电动葫芦；运行机构主要就是葫芦运行小车和起重机运行大车。 葫芦式起重机的设计计算完全遵守 GB/T3811-2008《起重机设计规范》所确立的适应葫芦式起重机总体、钢结构、机构、电气控制与安全等方面必要的准则，同时还要遵守 JB/T5663-2008 《电动葫芦门式起重机》机械行业标准。 设计步骤一般如下： 8 1 、电动葫芦门式起重机总体设计 我们这次主要是设计 MD型单主梁工字钢葫芦门式起重机。主要是确定门架结构的整体形式，主梁的数量，是否有悬臂，支腿结构和运行机构等。起升高度 2-6 米。起重机跨度 3-10 米。起重量由各小组所选择的电动葫芦起重量确定。 2 、电动葫芦门式起重机钢结构设计计算 设计计算的主要内容有 a、主梁强度计算 包括吊载在跨中时主梁整体自由弯曲强度计算；约束弯曲强度计算；约束扭转强度计算和危险点的复合应力校核计算等 b、主梁刚度计算 c、稳定性计算 d、支腿强度计算 e、支腿刚度计算 f、支腿稳定性计算 3 、起升机构电动葫芦的设计计算 设计计算的主要内容有 a、确定电动葫芦的结构形式(串联型、并联型和套装型) b、吊钩的选用 c、钢丝绳的选用计算 d、滑轮设计 e、卷筒设计计算 f、电动机的选择与验算 g 、减速器的选择 h 、制动器的设计计算 4 、葫芦运行小车的设计计算 计算内容包括 a、运行阻力计算 b、运行电动机的选择和验算 c、减速器的计算与选择 d、制动器...
