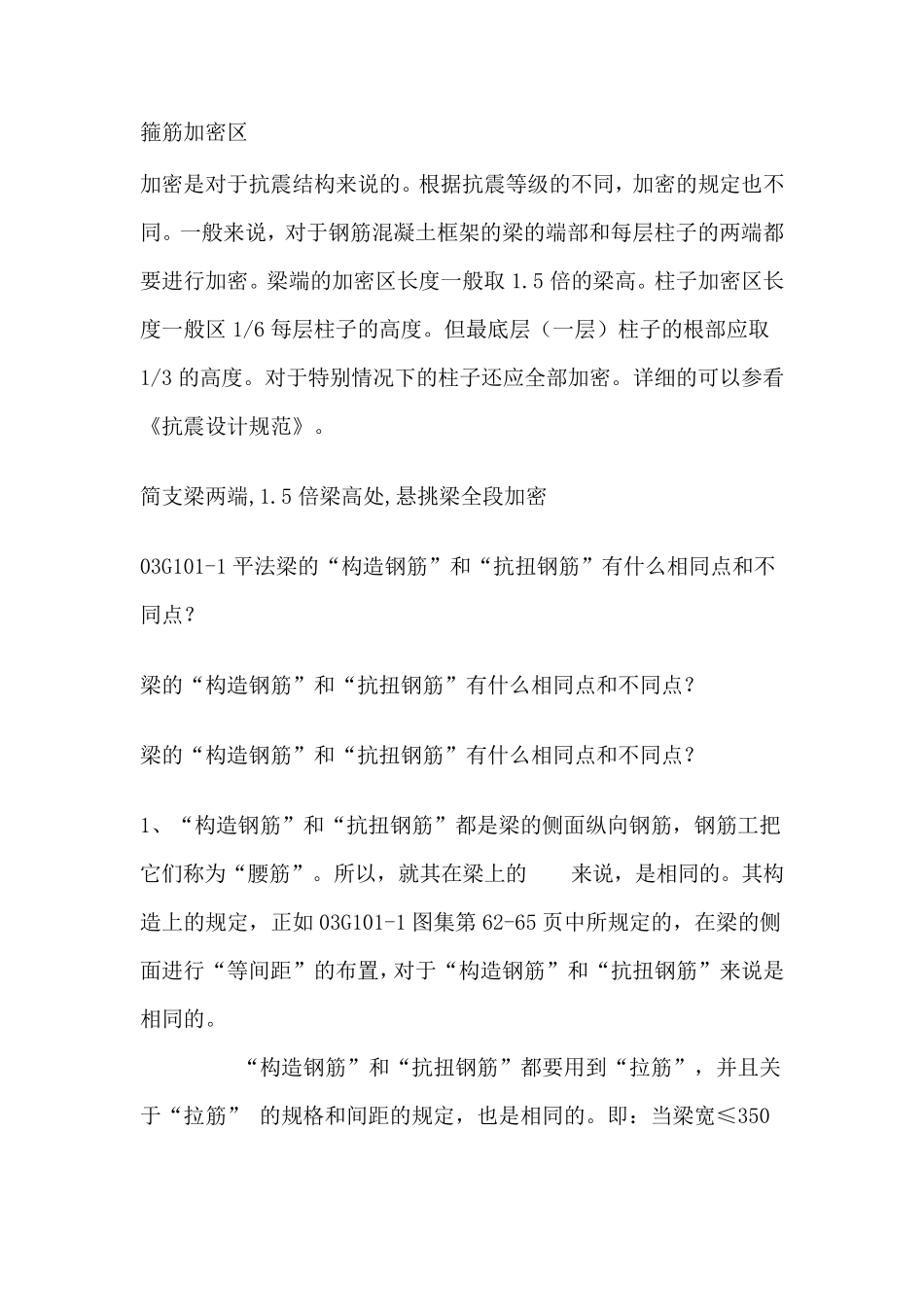

箍筋加密区 加密是对于抗震结构来说的。根据抗震等级的不同，加密的规定也不同。一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。梁端的加密区长度一般取1.5 倍的梁高。柱子加密区长度一般区1/6 每层柱子的高度。但最底层（一层）柱子的根部应取1/3 的高度。对于特别情况下的柱子还应全部加密。详细的可以参看《抗震设计规范》。 简支梁两端,1.5 倍梁高处,悬挑梁全段加密 03G101-1 平法梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？ 梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？ 梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？ 1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。所以，就其在梁上的来说，是相同的。其构造上的规定，正如 03G101-1 图集第 62-65 页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。 “构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋” 的规格和间距的规定，也是相同的。即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350 时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。 在这里需要说明一下，上述的“拉筋间距为非加密区箍筋间距的两倍”，只是给出一个计算拉筋间距的算法。例如，梁箍筋的标注为φ8@100/200(2) ，可以看出，非加密区箍筋间距为200mm，则拉筋间距为200*2=400mm 。但是，有些人却提出“拉筋在加密区按加密区箍筋间距的两倍，在非加密区按非加密区箍筋间距的两倍”，这是错误的理解。 不过，在前面的叙述中可以明确一点，那就是“拉筋的规格和间距”是施工图纸上不给出的，需要施工人员自己来计算。 2、然而，“构造钢筋”和“抗扭钢筋”更多的是它们的不同点。 (1) “构造钢筋”纯粹是按构造设置，即不必进行力学计算。 《混凝土结构设计规范》10.2.16 条指出：当梁的腹板高度 hw≥450mm 时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋（不包括梁上、下部受力钢筋及架立钢筋）的截面面积不应小于腹板截面面积bhw 的0.1% ，且其间距不宜大于200mm 。 上述规范中的规定，与03G101-1 图集是基本一致的。之所以说是“基本”一致，就是说还有“不一致”的地方 ，前一阶 段 在网上论坛曾有过争论。那就是关于hw 的规定。 《混凝土结构设计规范》7.5.1 ...
