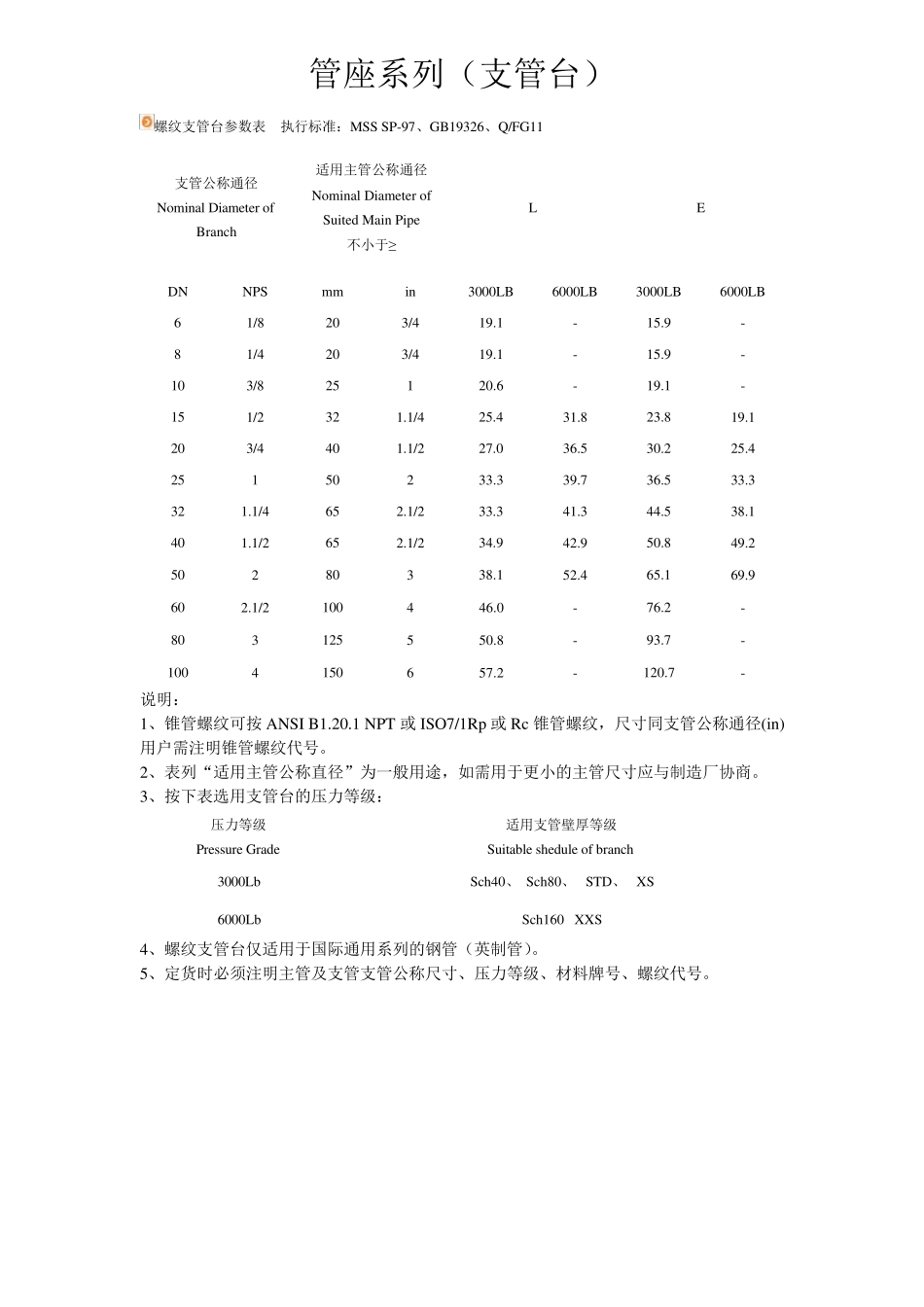

管座系列(支管台)_第2页
2/10

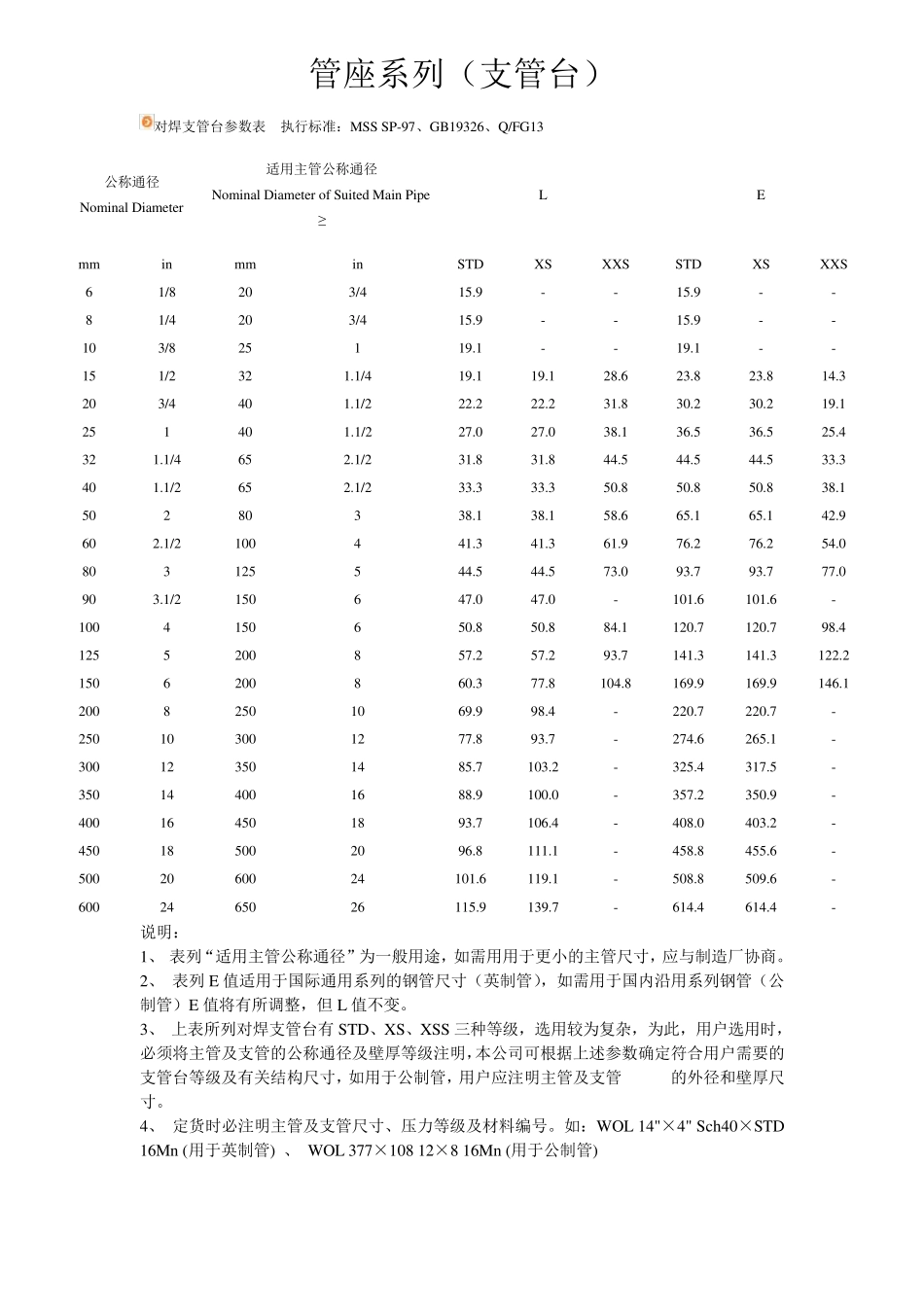

管座系列(支管台)_第3页
3/10
管座系列(支管台) 产品概述 支管台是国外近年来应用较多的,用于支管连接的补强型管件,代替传统使用的异径三通、补强板、加强管段等支管连接型式,具 有安全可靠、降低造价、施工简单、改善介质流道、系列标准化、设计选用方便等突出优点,尤其在高压、高温、大口径、厚壁管道中使用日益广泛,取代了传统的支管连接方法。 支管台本体采用优质锻件,用材与管道材料相同,本公司在碳钢、合金钢、不锈钢等多种材质供用户选用。支管台与主管均采用焊接,支管台与支管或其他管(如短管、丝堵等)、仪表、阀门的连接有对焊、承插焊、螺纹等多种型式。 连接形式 支管台形式有标准型、短管型、斜接型、弯头型,详见下表 型式 Type 连接型式(支管台与支管) Connected type 承插焊 GB19326 Socket welded 管螺纹 GB19326 Pipe thread 对焊 GB19326 Butt-welded 标准型 Standard SOL (MSS SP-97、Q/FG11 标准) TOL (MSS SP-97、Q/FG12 标准) WOL (MSS SP-97、Q/FG13 标准) 短管型 Nipolet SNL (Q/FG/14 标准) TNL (Q/FG14、SHB-PO1) WNL (Q/FG14 标准) 斜接型(45o) Latrolet SEL (Q/FG/15 标准) TLL (Q/FG15、SHB-PO1) WLL (Q/FG15 标准) 弯头型(1.5D) Elbolet TEL (Q/FG16、SHB-PO1) WEL (Q/FG16 标准) 对焊支管台 承插焊支管台 螺纹支管台 短管支管台 斜接支管台 弯头支管台 管座系列(支管台) 螺纹支管台参数表 执行标准:MSS SP-97、GB19326、Q/FG11 支管公称通径 Nominal Diameter of Branch 适用主管公称通径 Nominal Diameter of Su ited Main Pipe 不小于≥ L E DN NPS mm in 3000LB 6000LB 3000LB 6000LB 6 1/8 20 3/4 19.1 - 15.9 - 8 1/4 20 3/4 19.1 - 15.9 - 10 3/8 25 1 20.6 - 19.1 - 15 1/2 32 1.1/4 25.4 31.8 23.8 19.1 20 3/4 40 1.1/2 27.0 36.5 30.2 25.4 25 1 50 2 33.3 39.7 36.5 33.3 32 1.1/4 65 2.1/2 33.3 41.3 44.5 38.1 40 1.1/2 65 2.1/2 34.9 42.9 50.8 49.2 50 2 80 3 38.1 52.4 65.1 69.9 60 2.1/2 100 4 46.0 - 76.2 - 80 3 125 5 50.8 - 93.7 - 100 4 150 6 57.2 - 120.7 - 说明: 1、锥管螺纹可按ANSI B1.20.1 NPT 或ISO7/1Rp 或Rc 锥管螺纹,尺寸同支管公称通径(in)用户需注明锥管螺纹代号。 2、表列...
