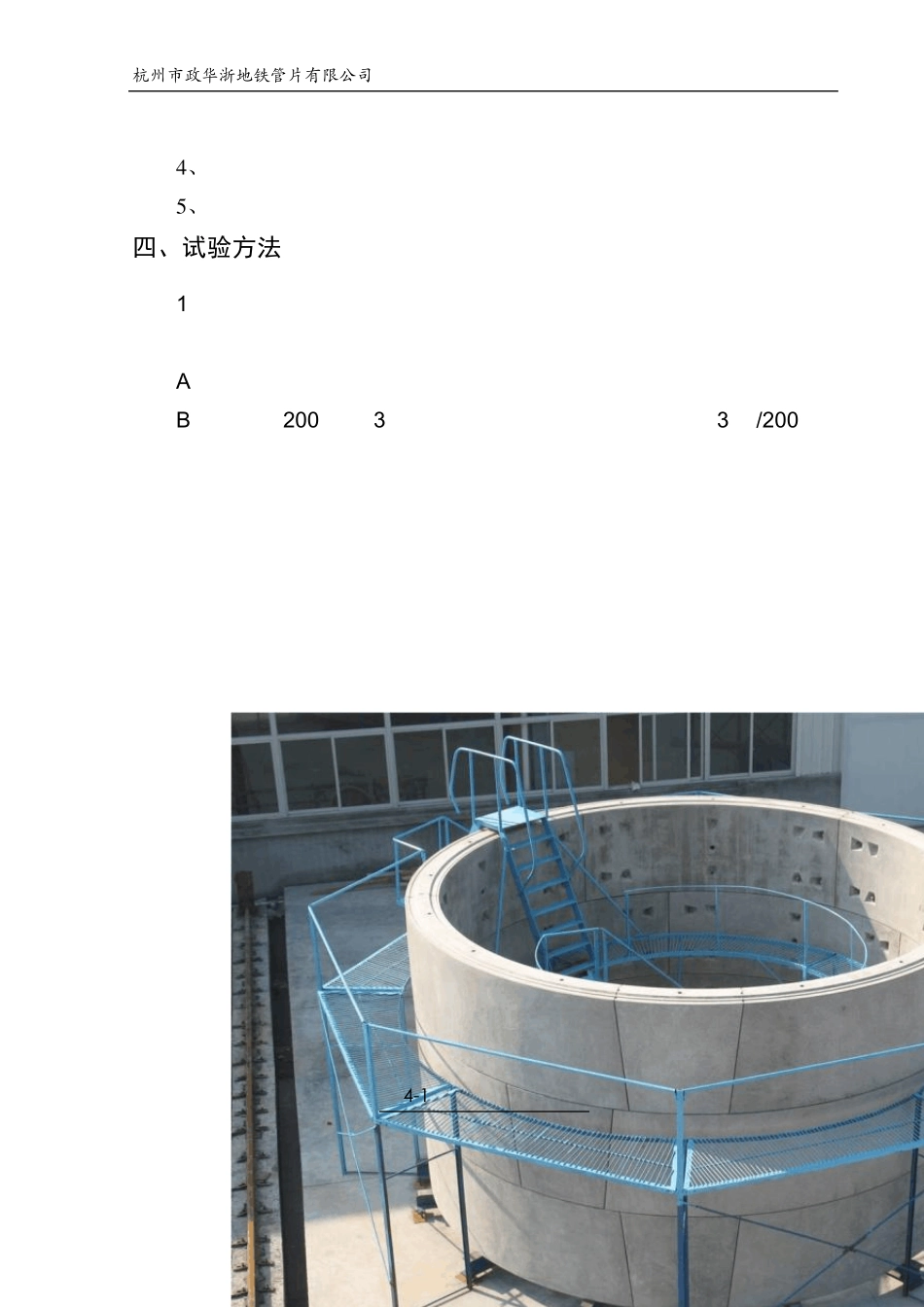

杭州市政华浙地铁管片有限公司 管片试验方案 1 杭州地铁工程 钢筋混凝土管片实体试验方案 一、编制依据 1、 杭州市地铁集团公司提供的地铁管片施工通用图纸； 2、 地下铁道工程施工及验收规范（GB 50299－1999）； 3、 混凝土结构工程施工及验收规范（GB 50204-2002）； 4、 预制混凝土衬砌管片（GB/T 22082-2008）； 5、 杭州地铁钢筋混凝土管片生产技术规定（暂行稿）。 二、工程概况 杭州地铁工程盾构管片采用标准环加左转弯环、右转弯环衬彻形式，错缝拼装。管片外径 6200m m ，内径 5500m m ，厚 350m m ，环宽 1200m m ，每环由 6 片管片组成，包括三片标准块、两片邻接块和一片封顶块，砼方量为 7.72m 3。管片按照钢筋含量不同分为浅埋、中埋、深埋和超深埋，适用于不同埋置深度的隧道盾构部位。管片混凝土强度等级为 C50，抗渗等级为 S10，钢筋为Ⅰ、Ⅱ级。 管片成品实体试验检测项目包括三环水平拼装、检漏试验、抗弯性能和注浆孔预埋件抗拔性能试验。 三、试验准备 管片成品实体试验检测之前，需要完成下述准备工作： 1、 对试验相关人员进行交底，交底内容包括管片图纸、规范、试验要求和详细操作方法，以及试验安全注意事项等。 2、 检查试验设备：各个设备工作是否正常，是否按要求进行检验校准或是否处于检测有效期内。如千斤顶和压力表的标定等。 3、 将要进行检测的管片成品应达到 28 天龄期，管片的生产资料和杭州市政华浙地铁管片有限公司 管片试验方案 2 强度检测报告应齐全和符合要求。 4 、 正确填写试验过程相关的表格资料，并准备足够的空白表格。 5 、 按照规范及相关规定要求进行自检和报验。 四、试验方法 1、三环水平拼装 ⑴、检测频率 A、管片生产前及生产中需进行水平拼装检验。 B、每生产 200 环抽 3 环做水平拼装检验。即检验频率：3 环/200 环。 ⑵、拼装方式 管片水平拼装由随机抽样的三环管片组成，试拼装不装嵌密封胶条及胶片。应选择平整结实的场地进行拼装，第一环管片下均布可以调节高度的台座，台座的承重能力应超出三环管片的总重量，拼装前必须调整台座的水平度。管片块与块、环与环之间用弯螺栓连接紧密，环与环之间采用错缝拼装。 图 4 -1 管片三环拼装试验 杭州市政华浙地铁管片有限公司 管片试验方案 3 ⑶、测量方法 每环管片拼装完成后，分别采用钢卷尺和塞尺检测管片环内外径以及纵、环向管片直接接触面的缝隙宽...
