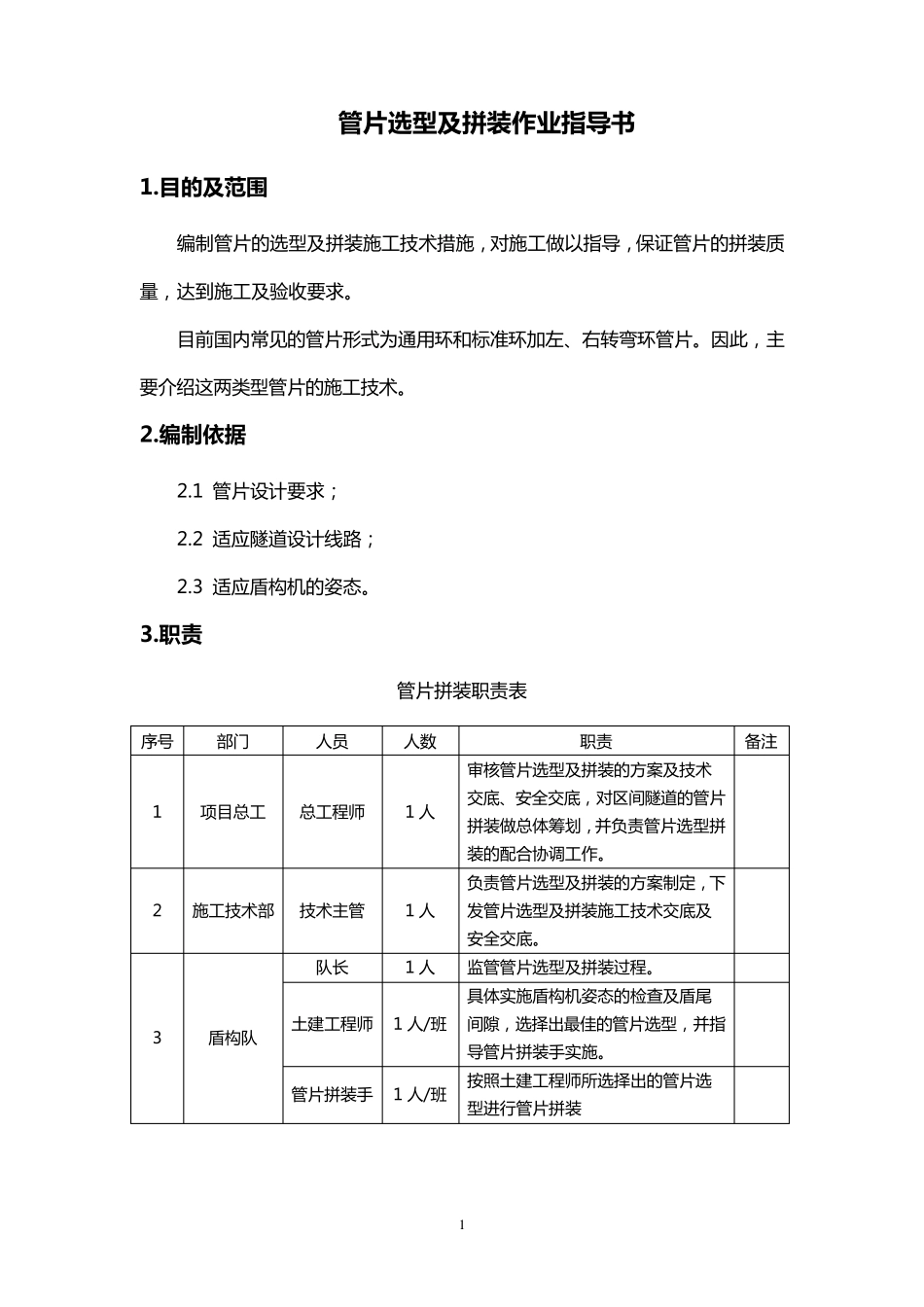

1 管 片 选 型 及 拼 装 作 业指导书 1.目的及 范围 编 制 管 片 的 选 型 及 拼 装 施 工 技 术 措 施 ， 对 施 工 做 以 指 导 ， 保 证 管 片 的 拼 装 质量 ， 达 到 施 工 及 验 收 要 求 。 目 前 国 内 常 见 的 管 片 形 式 为 通 用 环 和 标 准 环 加 左 、右转弯环 管 片 。 因此， 主要 介绍这两类型 管 片 的 施 工 技 术 。 2.编制依据 2.1 管 片 设计要 求 ； 2.2 适应隧道设计线路； 2.3 适应盾构机的 姿态。 3.职责 管 片 拼 装 职责表 序号 部门 人员 人数 职责 备注 1 项目 总工 总工 程师 1 人 审核管 片 选 型 及 拼 装 的 方案及 技 术交底、安全交底， 对 区间隧道的 管 片拼 装 做 总体筹划， 并负责管 片 选 型 拼装 的 配合协调工 作。 2 施 工 技 术 部 技 术 主管 1 人 负责管 片 选 型 及 拼 装 的 方案制 定， 下发管 片 选 型 及 拼 装 施 工 技 术 交底及安全交底。 3 盾构队 队长 1 人 监管 管 片 选 型 及 拼 装 过程。 土建工 程师 1 人/班 具体实施 盾构机姿态的 检查及 盾尾间隙， 选 择出最佳的 管 片 选 型 ， 并指导 管 片 拼 装 手实施 。 管 片 拼 装 手 1 人/班 按照土建工 程师所选 择出的 管 片 选型 进行管 片 拼 装 2 4.施 工 工 艺 、方法及主要技术措施 4.1 施 工 工 艺 及 流 程 管片环脱离盾尾后的二次紧固整圆器就位管片螺栓的连接盾尾的清理管片吊装卸车、管片短驳管片选型、下井和运输组织推进缸顶紧就位管片盾构掘进掘进1.2m缩回安装位置油缸 管片就位管片止水条及衬垫粘贴 图 4.1-1 管 片 安 装 工 艺 流 程 图 4.2 施 工 方 法 管 片 的 形 式 为 平 板 型 单 层 管 片 衬 砌 ， 衬 砌 环 纵 、环 缝均采用弯螺栓连接， 通过合理的 管 片 选型 使管 片 错缝拼装 。 4.2.1 管 片 的 拼装 点位 4.2.1.1 通用性管 片 管 片 为 双面楔形 通用管 片 ， 衬 砌 环 纵 采用 12 根弯螺栓连接， 环 缝采用 16根弯螺栓连接。 根据管 片 环 向 16 个螺栓孔， 将管 片 按照钟表的 方 向平 均分为 16 个点位，通过管 片 的 选型 ， 以...
