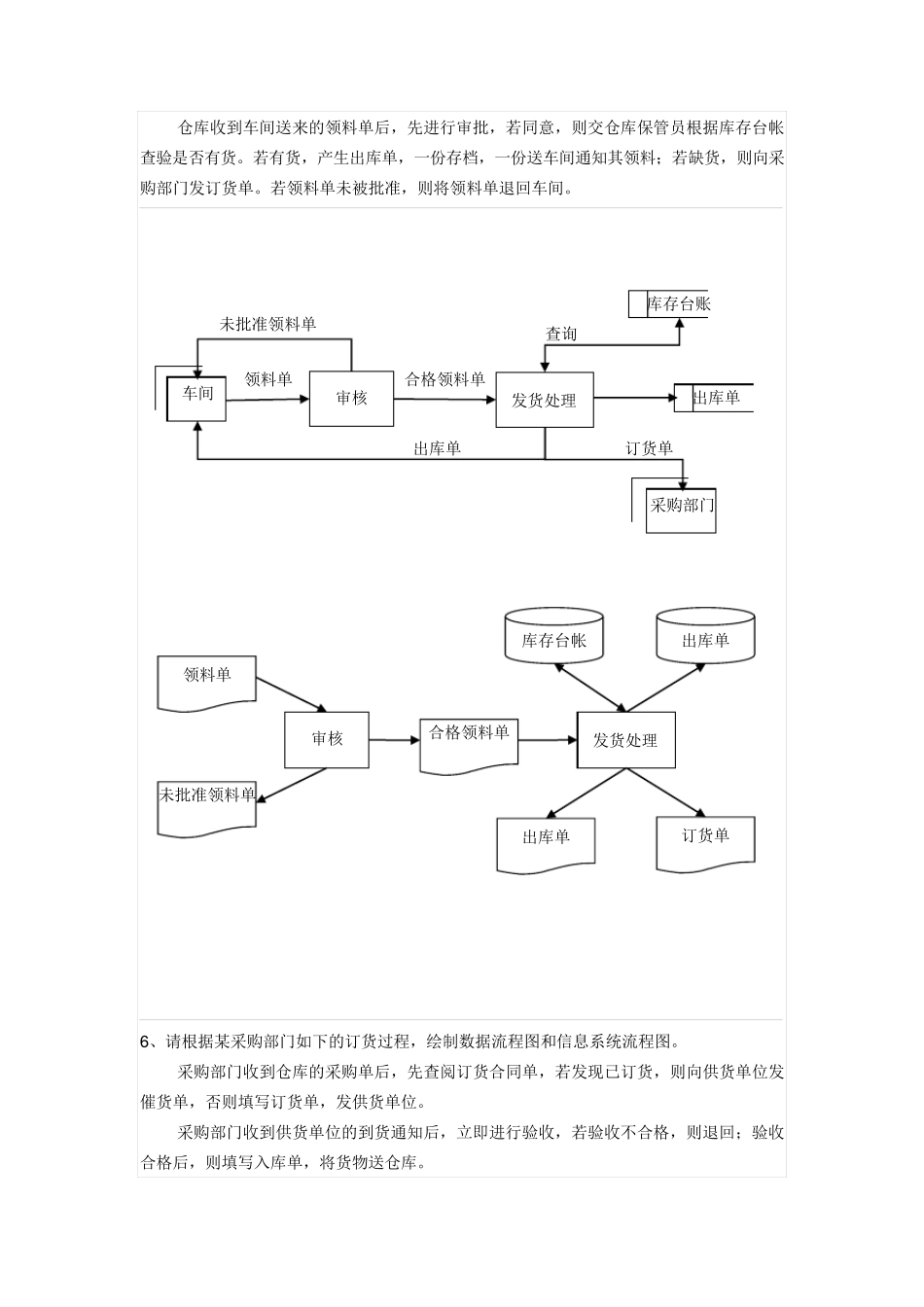

2009~2010 管理信息系统实验（2） 实 验 名 称 ： 管 理 信 息 系 统 -系 统 分 析 与设计 实验内容： 1 、试根据以下业务过程画出领料业务流程图：车间填写领料单给仓库要求领料，库长根据用料计划审批领料单，未经批准的领料单退回车间，已批准的领料单被送给仓库管理员，仓库管理员查阅库存账，若有货，将领料通知单发送给车间，否则，将缺货通知单通知供应科。 2 、根据下述业务工作过程，画出业务流程图。 成品库保管员按车间送来的入库登记单登记库存台账。发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。（要求使用表格分配图） 3、处理借书过程是：前台接待员接受读者交的索书单，首先查看读者借阅记录进行读者鉴别，并存储借阅记录文件。然后将索书单交给图书管理员，图书管理员查询图书文件，进行销售科 车间 会计科 入库登记单 保管员 发货通知单 发货员 库存帐 3 2 1 3 2 1 3 2 1 未批准的领料单 车间 领料单 库长 已批准的领料单 仓库管理员 库存帐 领料通知 缺料通知 供应科 无 有 存书查询，如果图书未借出，将索书单交书库管理员，书库管理员向书库发出库单，并由书库管理员修改借阅记录文件和图书文件；如果图书已借出，向读者发图书有人借阅书通知。 画出处理过程的业务流程图。 4 、某银行储蓄所存（取）款过程如下： 储户将填写好的存（取）单、存折、现金送交分类处理处。分类处理处按三种不同情况分别处理。如果存折不符或存（取）单不合格，则将存折及存（取）单直接退还储户。如果是存款，则将存折及存单、现金送交存款处理处。存款处理处取出底账，登记后，将存折退还给储户。如果是取款，则将存折及取款单送交取款处理处，该服务台取出底账和现金，记账后将存折和现金退给储户，从而完成存（取）款处理流程。试按以上过程画出数据流程图。 5 、某厂仓库的领料处理如下，请据此绘制数据流程图和信息系统流程图。 接待员 借阅记录 索书单 索书单 图书文件 有人借阅通知 已借出 索书单 图书管理员 书库管理员 出库单 书库 读者 储户 分类处理 存折 不合格存折 存款处理 取款处理 合格存折 合格存折 底账 登记 取出并记账 处理过的存折 处理过的存折 仓库收到车间送来的领料单后，先进行审批，若同...
