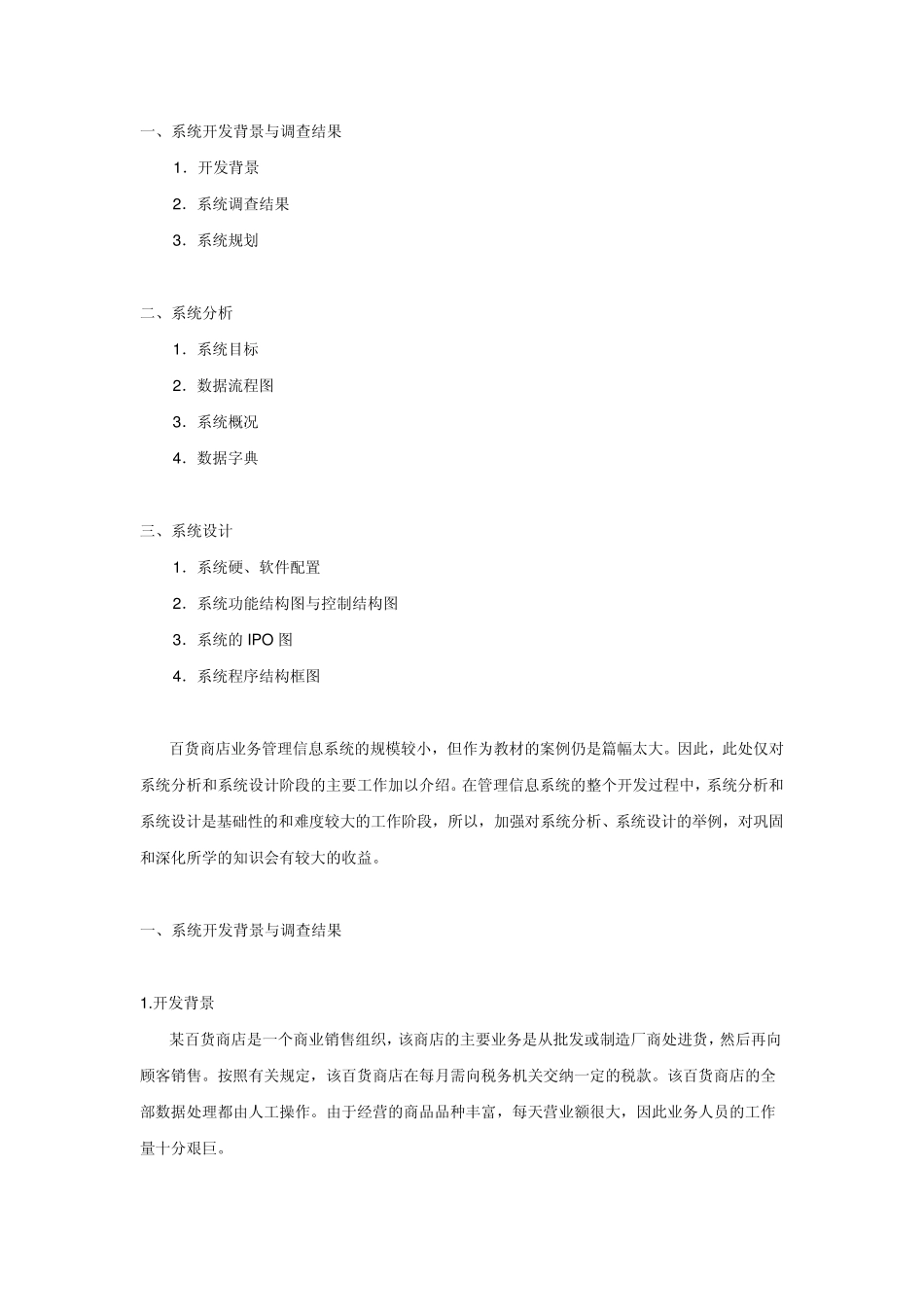

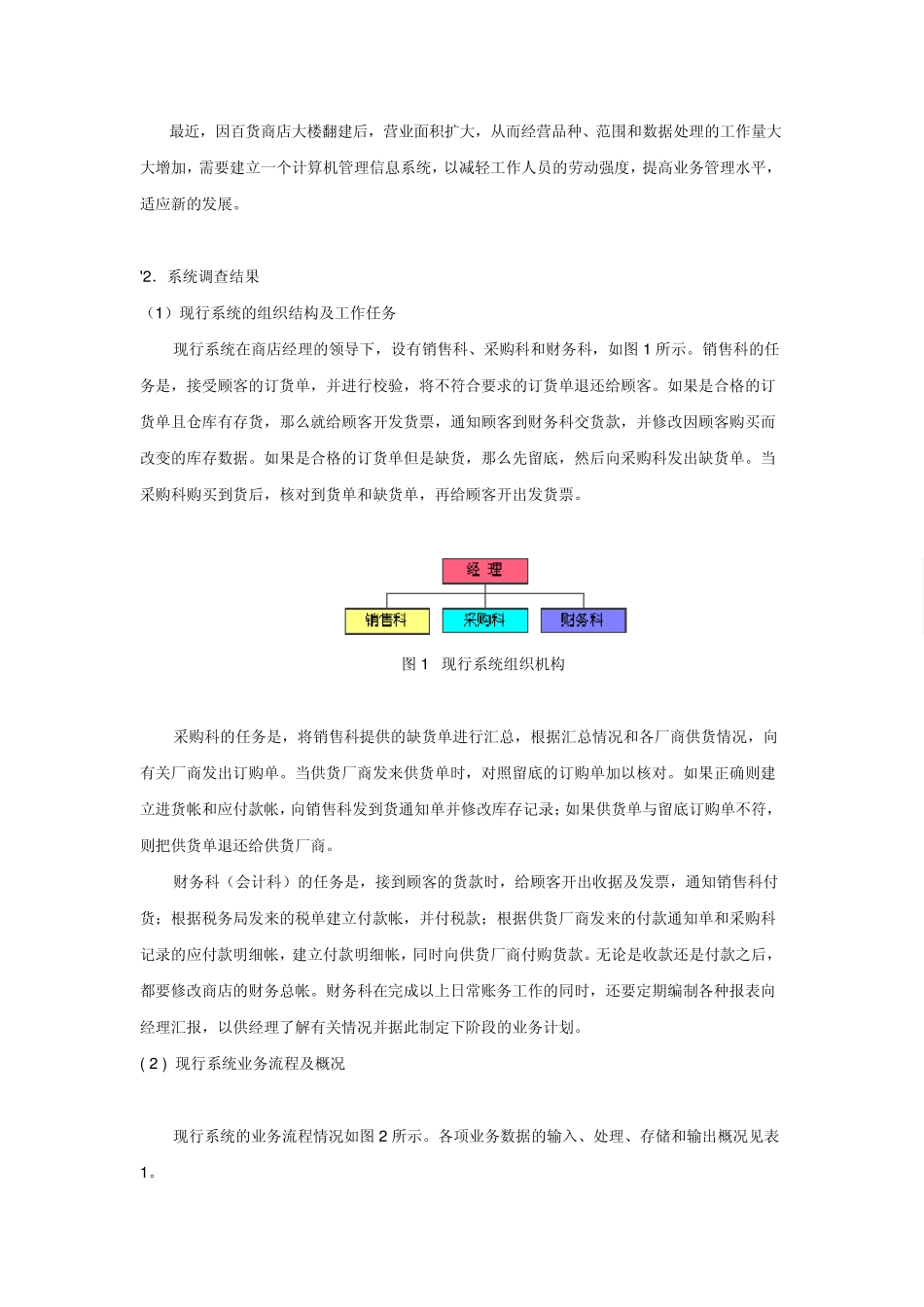

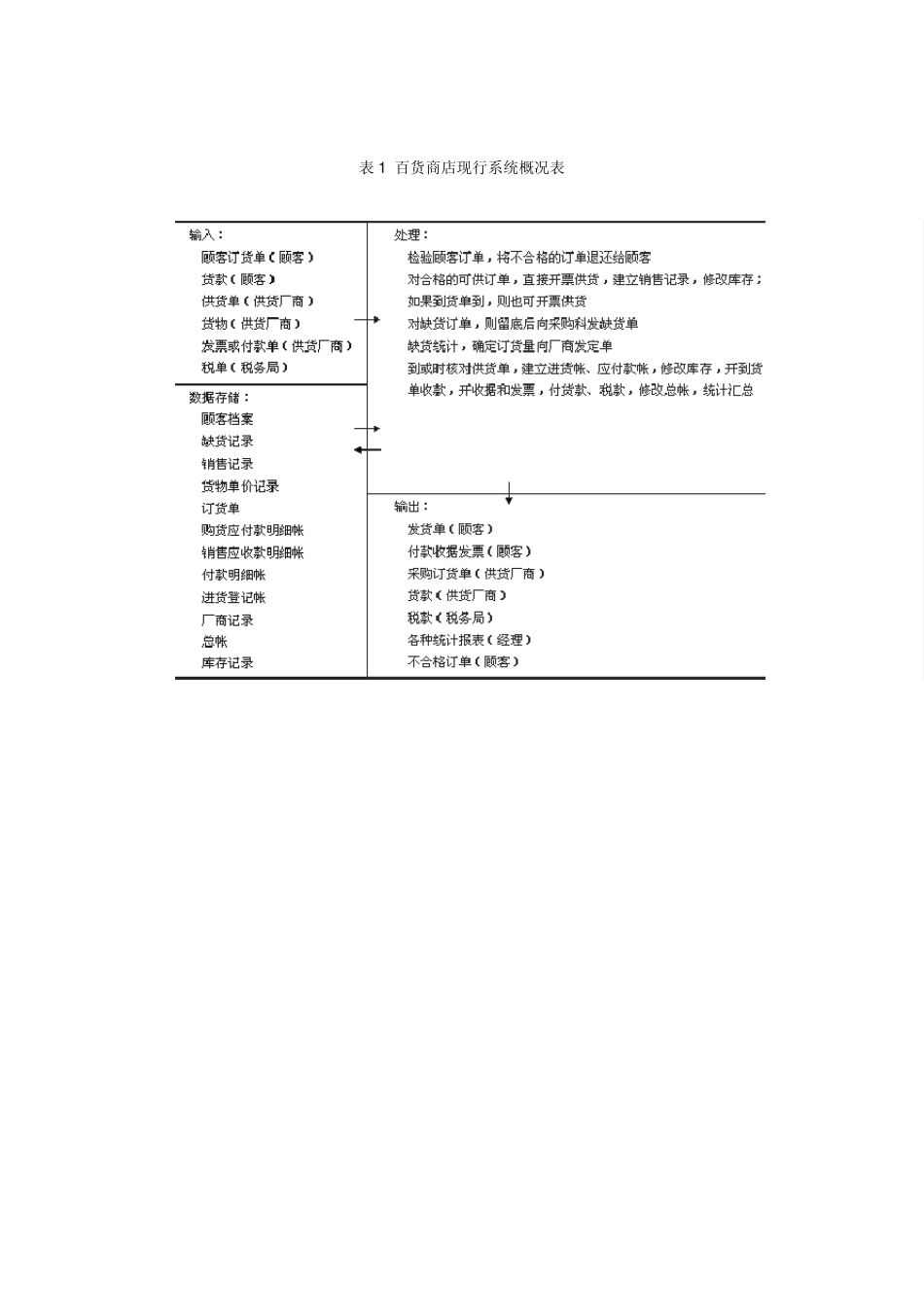

一、系统开发背景与调查结果 1．开发背景 2．系统调查结果 3．系统规划 二、系统分析 1．系统目标 2．数据流程图 3．系统概况 4．数据字典 三、系统设计 1．系统硬、软件配置 2．系统功能结构图与控制结构图 3．系统的 IPO 图 4．系统程序结构框图 百货商店业务管理信息系统的规模较小，但作为教材的案例仍是篇幅太大。因此，此处仅对系统分析和系统设计阶段的主要工作加以介绍。在管理信息系统的整个开发过程中，系统分析和系统设计是基础性的和难度较大的工作阶段，所以，加强对系统分析、系统设计的举例，对巩固和深化所学的知识会有较大的收益。 一、系统开发背景与调查结果 1.开发背景 某百货商店是一个商业销售组织，该商店的主要业务是从批发或制造厂商处进货，然后再向顾客销售。按照有关规定，该百货商店在每月需向税务机关交纳一定的税款。该百货商店的全部数据处理都由人工操作。由于经营的商品品种丰富，每天营业额很大，因此业务人员的工作量十分艰巨。 最近，因百货商店大楼翻建后，营业面积扩大，从而经营品种、范围和数据处理的工作量大大增加，需要建立一个计算机管理信息系统，以减轻工作人员的劳动强度，提高业务管理水平，适应新的发展。 '2 ．系统调查结果 （1 ）现行系统的组织结构及工作任务 现行系统在商店经理的领导下，设有销售科、采购科和财务科，如图 1 所示。销售科的任务是，接受顾客的订货单，并进行校验，将不符合要求的订货单退还给顾客。如果是合格的订货单且仓库有存货，那么就给顾客开发货票，通知顾客到财务科交货款，并修改因顾客购买而改变的库存数据。如果是合格的订货单但是缺货，那么先留底，然后向采购科发出缺货单。当采购科购买到货后，核对到货单和缺货单，再给顾客开出发货票。 图 1 现行系统组织机构 采购科的任务是，将销售科提供的缺货单进行汇总，根据汇总情况和各厂商供货情况，向有关厂商发出订购单。当供货厂商发来供货单时，对照留底的订购单加以核对。如果正确则建立进货帐和应付款帐，向销售科发到货通知单并修改库存记录；如果供货单与留底订购单不符，则把供货单退还给供货厂商。 财务科（会计科）的任务是，接到顾客的货款时，给顾客开出收据及发票，通知销售科付货；根据税务局发来的税单建立付款帐，并付税款；根据供货厂商发来的付款通知单和采购科记录的应付款明细帐，建立付款明细帐，同时向供货厂商付购货款。无论是收款还是付款之后，都要修...
