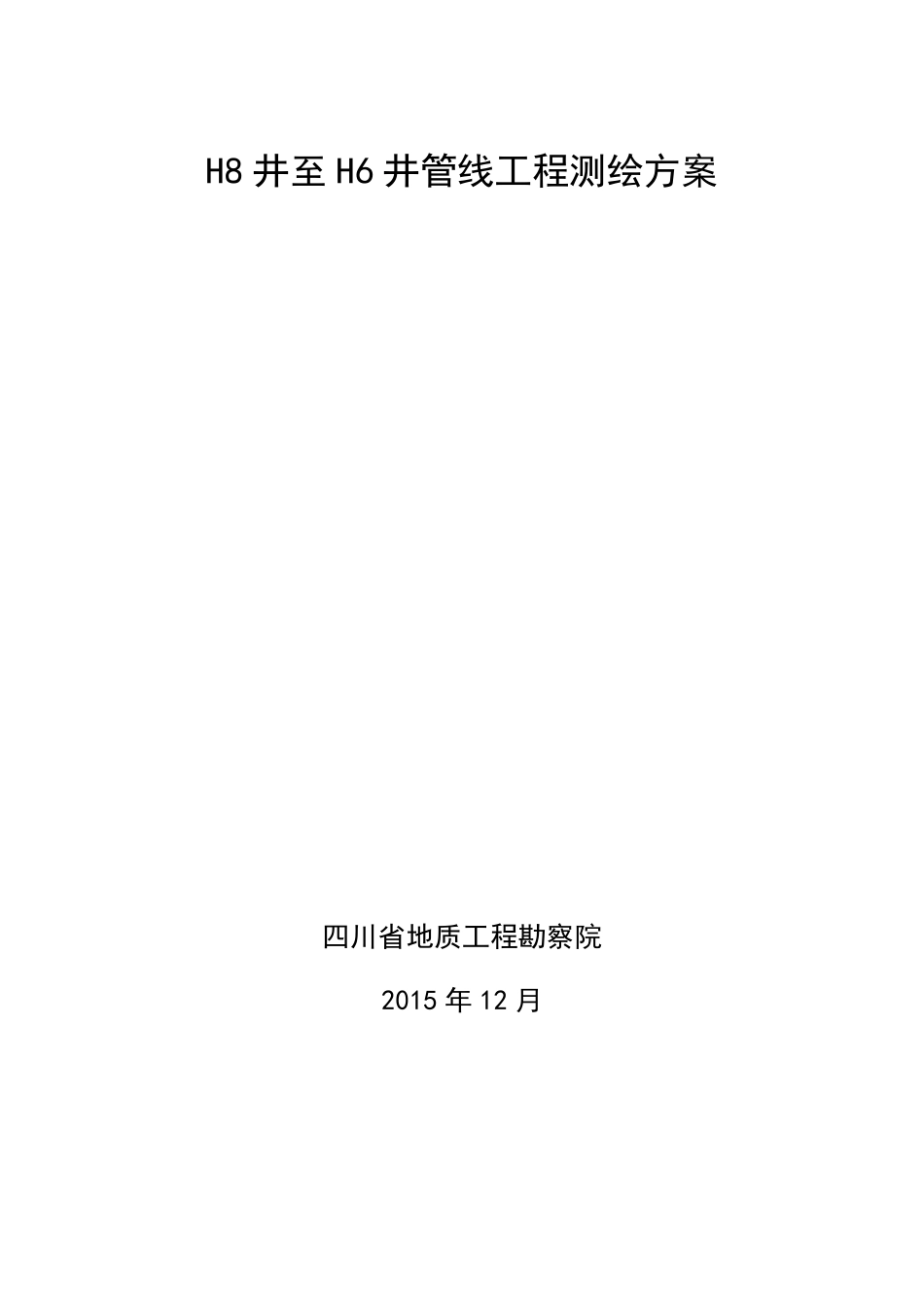

H8 井至 H6 井管线工程测绘方案 四川省地质工程勘察院 2015 年 12 月 H8 井至 H6 井管线工程测绘方案 提交单位：四川省地质工程勘察院 项目负责：谭 伟 报告编制：谭 伟 审 核：吴达银 审 定：王 瑞 总工程师：钱江澎 院 长：安世泽 提交日期：2015 年 12 月 资质等级：工程勘察综合类甲级 证书编号：B3 提交单位地址：成都市西青路 119 号 电 话： 传 真： 项目负责人电话： 目 录 前 言 川 中 油 气 矿 天 然 气 管 道 测 绘 及 信 息 数 字 化 测 绘 项 目 是 对 已 埋 设 的 地 下 管 网进 行 探 测 定 位 ， 将 管 道 附 属 设 施 及 相 关 地 貌 地 物 进 行 测 绘 ， 同 时 收 集 与 天 然 气 管网 相 关 的 各 种 信 息 。 在 对 这 些 信 息 进 行 数 字 化 处 理 之 后 ， 利 用 专 用 的 数 据 库 软 件进 行 管 理 ， 数 据 库 建 立 以 后 ， 能 准 确 的 为 规 划 、 设 计 、 运 营 管 理 等 部 门 提 供 准 确的 管 道 信 息 。 第 1 章 项 目 概 况 为 满 足 天 然 气 管 道 信 息 系 统 的 建 立 ， 需 对 西 南 油 气 田 分 公 司 川 中 油 气 矿 所辖 范 围 内 的 输 气 干 、 支 线 和 途 经 的 站 场 进 行 管 线 位 置 和 带 状 图 测 绘 ， 为 规 划 、设 计 、 运 营 管 理 等 部 门 提 供 准 确 的 管 道 基 础 地 理 信 息 ， 并 根 据 测 绘 的 结 果 将 管线 及 沿 线 两 侧 100 米 范 围 内 的 重 要信 息 植入分 公 司 管 道 管 理 信 息 系 统 ， 建 立 管道 数 据 平台。 本工程测 绘H8 井至H6 井管 线 的 带 状 平面图 ， 管 线 带 状 图 测 绘 比例按1：2000 地 形图 施 测 ， 带 状 图 测 绘 范 围 为 管 线 两 侧 各 100 米 范 围 ， 站 场 、 阀室测 绘范 围 为 站 场 围 墙外200 米 。 管 道 穿越城镇、 规 划 区、 三、 四类地 区、 高后 果 区、站 场 及 阀室， 周边环境调查范 围 为 管 线 两 侧 各200 米 范 围 。 本次测 绘 除了测 绘 本身对 地 形、 地 物 的...
