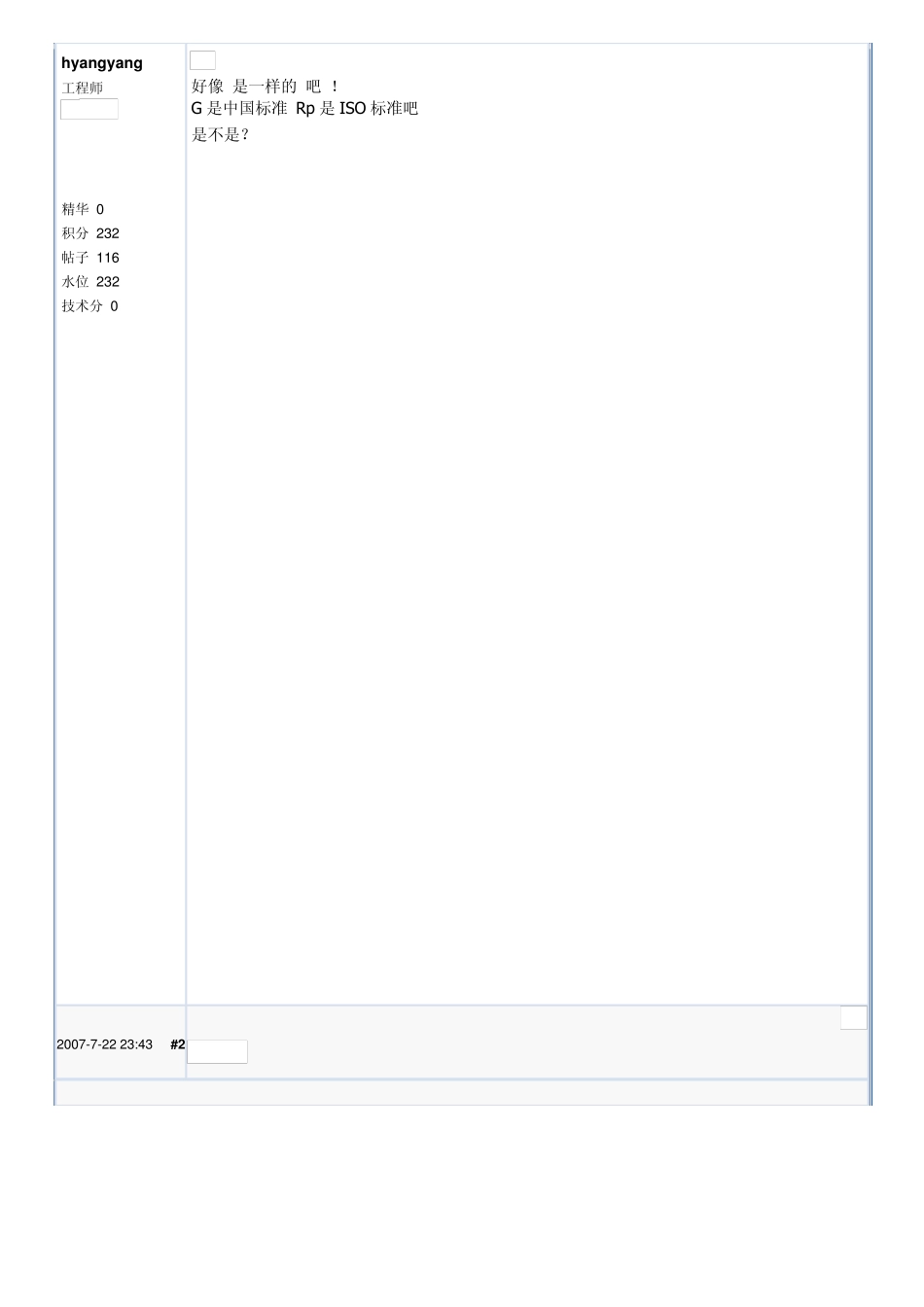

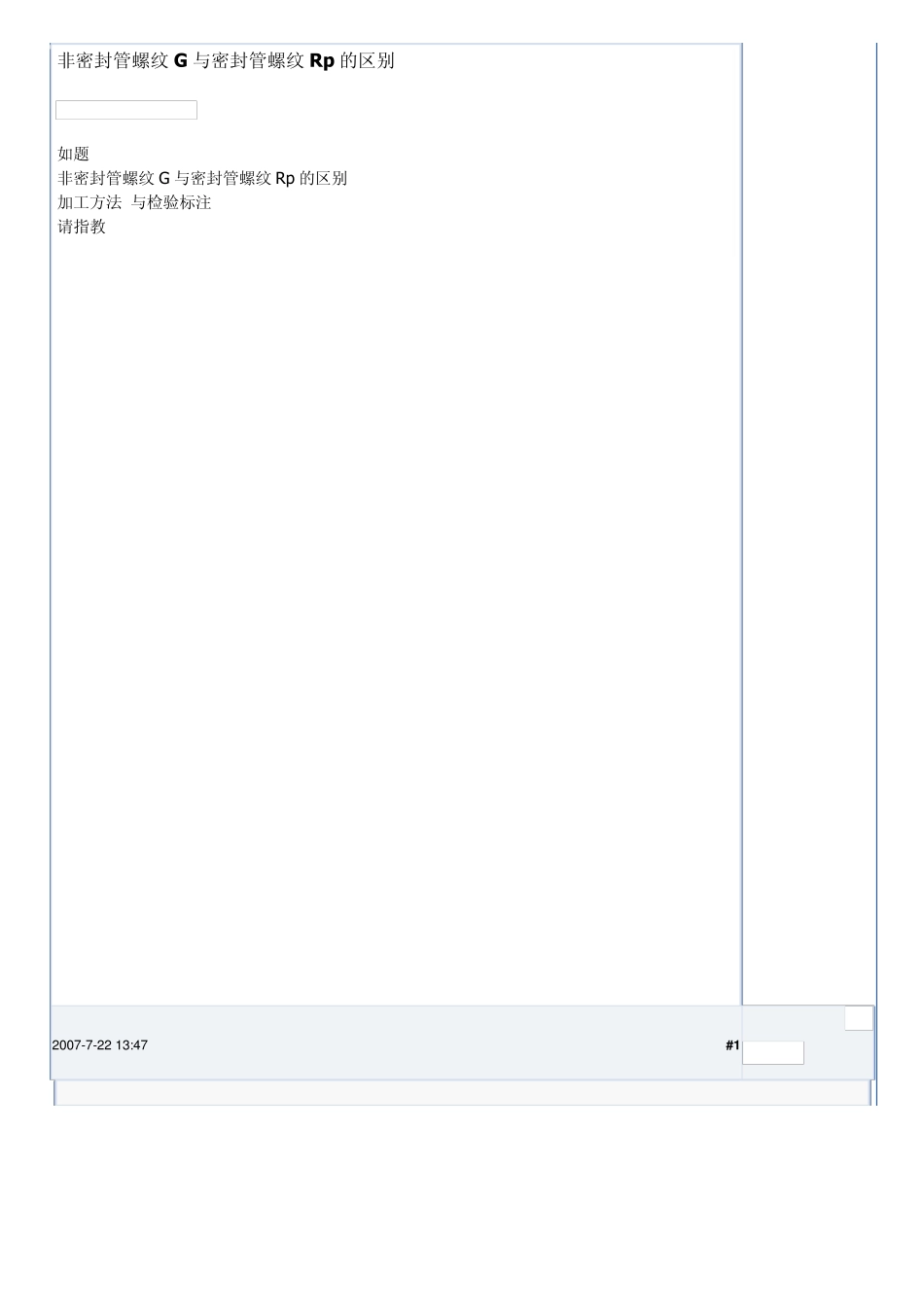

管螺纹联接形式有两种:圆锥内螺纹与圆锥外螺纹;圆柱内螺纹与圆锥外螺纹配合。 管螺纹一般分为非螺纹密封的管螺纹和螺纹密封的管螺纹。 非螺纹密封的管螺纹是指螺纹副本身不具有密封性的圆柱管螺纹。非螺纹密封的管螺纹多用于压力为1.57MPa 以下的水、煤气管道、润滑和电线管道系统。 密封管螺纹是指螺纹副本身具有密封性管螺纹。用螺纹密封的管螺纹多用于高温、高压系统和润滑系统。 管螺纹标记: (1)用螺纹密封的管螺纹有圆锥外螺纹、圆锥内螺纹和圆柱内螺纹。联接形式有两种:圆锥内螺纹与圆锥外螺纹;圆柱内螺纹与圆锥外螺纹配合。 标记:螺纹特征代号 尺寸代号―旋向代号 螺纹特征代号:用Rc 表示圆锥内螺纹;用Rp 表示圆柱内螺纹;用R 表示圆锥外螺纹。 尺寸代号用1/2、3/4、1、11/2、……表示。 当螺纹为左旋时,加注 LH,右旋螺纹不标注旋向代号。 内、外螺纹装配在一起时,内、外螺纹的标记用斜线分开,左边表示内螺纹,右边表示外螺纹。 例如:圆柱内螺纹与圆锥外螺纹配合(右旋),其标记为Rp3/4 /R3/4。 (2)非螺纹密封的管螺纹。非螺纹密封的管螺纹其内、外螺纹都是圆柱管螺纹,其标记规定格式如下: 螺纹特征代号 尺寸代号 公差等级代号―旋向代号 螺纹特征代号用G 表示。 尺寸代号用1/2、3/4、1、…表示。 螺纹公差等级代号:对外螺纹分A、B 两级标记;对内螺纹则不标记。 当螺纹为左旋时,在后边加注 LH,右旋螺纹不标注旋向代号。 内、外螺纹装配在一起时,内、外螺纹的标记用斜线分开,左边表示内螺纹,右边表示外螺纹。例如:G11/2 / G11/2B 非密封管螺纹G 与密封管螺纹Rp 的区别 如题 非密封管螺纹G 与密封管螺纹Rp 的区别 加工方法 与检验标注 请指教 2007-7-22 13:47 #1 hyangyang 工程师 精华 0 积分 232 帖子 116 水位 232 技术分 0 好像 是一样的 吧 ! G 是中国标准 Rp 是ISO 标准吧 是不是? 2007-7-22 23:43 #2 dafen g ch en 工程师 精华 0 积分 274 帖子 136 水位 274 技术分 0 密封螺纹与非密封螺纹的区别我所知道的是螺距有区别 2007-7-23 12:36 #3 xiongying_1888 助理工程师 精华 0 积分 35 帖子 18 水位 35 技术分 0 我理解为: 非密封管螺纹G 在接管用于水、气密封时需要缠绕生料带 密封管螺纹Rp 在接管用于水、气密封时不需要缠绕生料带 加工应该不成问题,因为这个是有国家标准的,而且最新的标...
