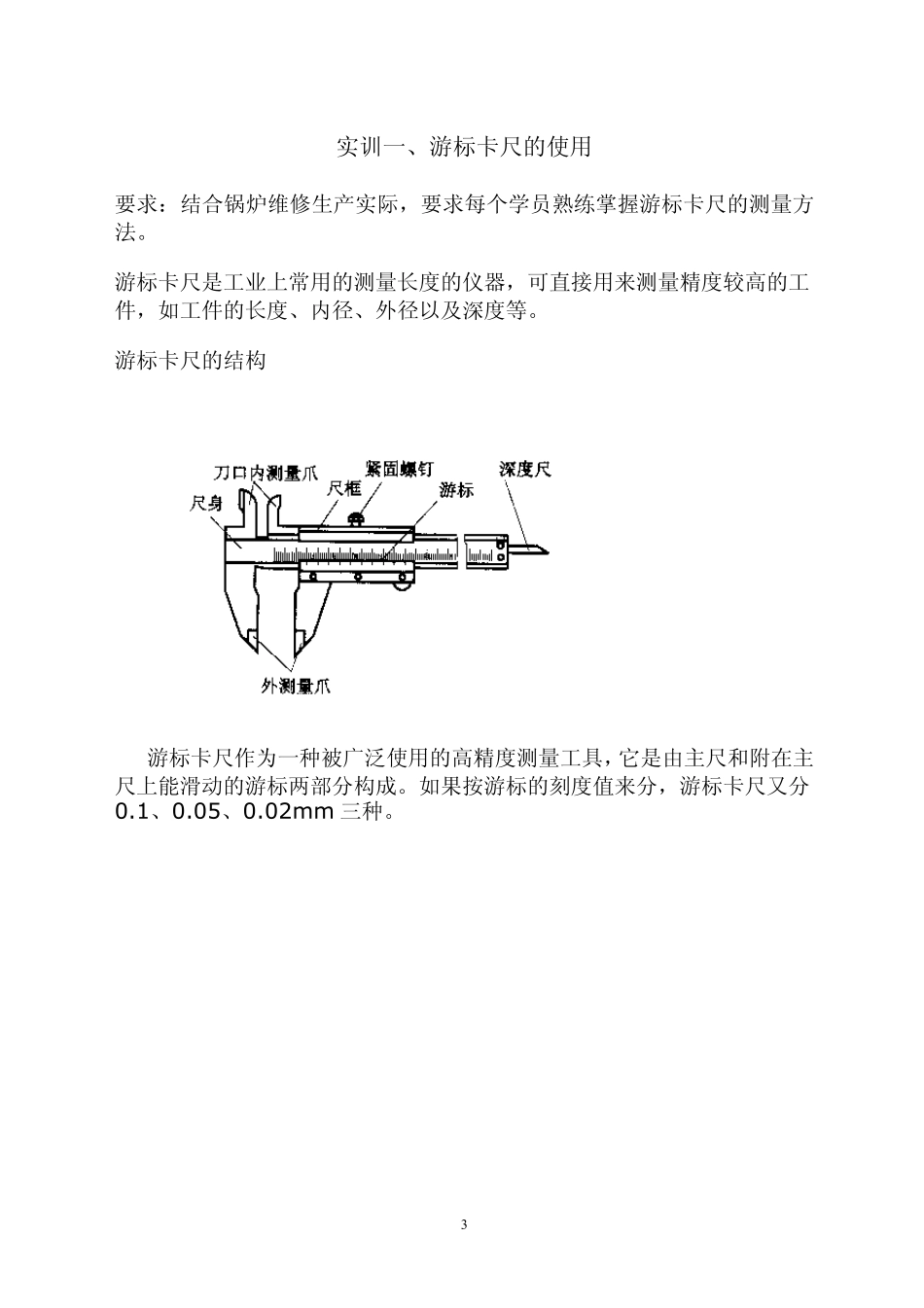

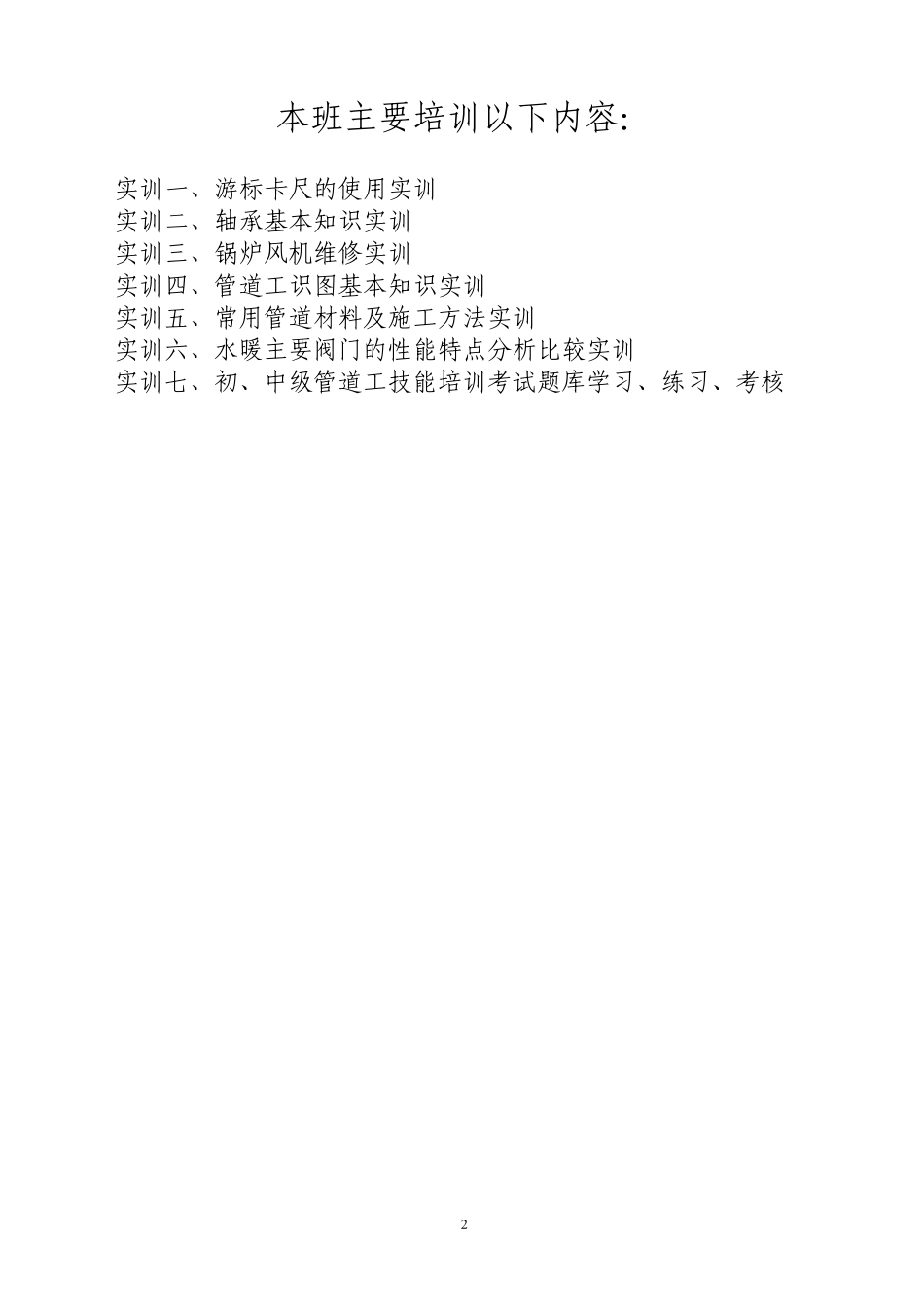

1热力站2013 年 管道工实操培训教案 教师：各班班长 2本班主要培训以下内容： 实训一、游标卡尺的使用实训 实训二、轴承基本知识实训 实训三、锅炉风机维修实训 实训四、管道工识图基本知识实训 实训五、常用管道材料及施工方法实训 实训六、水暖主要阀门的性能特点分析比较实训 实训七、初、中级管道工技能培训考试题库学习、练习、考核 3 实训一、游标卡尺的使用 要求：结合锅炉维修生产实际，要求每个学员熟练掌握游标卡尺的测量方法。 游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。 游标卡尺的结构 游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02m m 三种。 4 游标卡尺的读数方法 以刻度值0.02mm 的精密游标卡尺为例，读数方法，可分三步； 1)根据副尺零线以左的主尺上的最近刻度读出整毫米数； 2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02 读出小数； 3）将上面整数和小数两部分加起来，即为总尺寸。 0.02mm 游标卡尺的读数方法 如上图所示，副尺0 线所对主尺前面的刻度64mm，副尺0 线后的第 9条线与主尺的一条刻线对齐。副尺0 线后的第 9 条线表示： 0.02x9= 0.18mm 所以被测工件的尺寸为： 64+0.18=64.18mm 游标卡尺的使用方法 将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法 5与数轴的规定一致，原点以右为正，原点以左为负）。 测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示： 游标卡尺的应用 游标卡尺作为一种常用量具，其可具体应用在以下这四个方面： 1）测量工件宽度 2）测量工件外径 3）测量工件内径 4）测量工件深度 具体的这四个方面的测量方法请看下图： 6使用注意事项 游标卡尺是比较精密的量具，使用时应注意如下事项： 1) 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0 线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。 2) 测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。且用力不能过大,以免...
