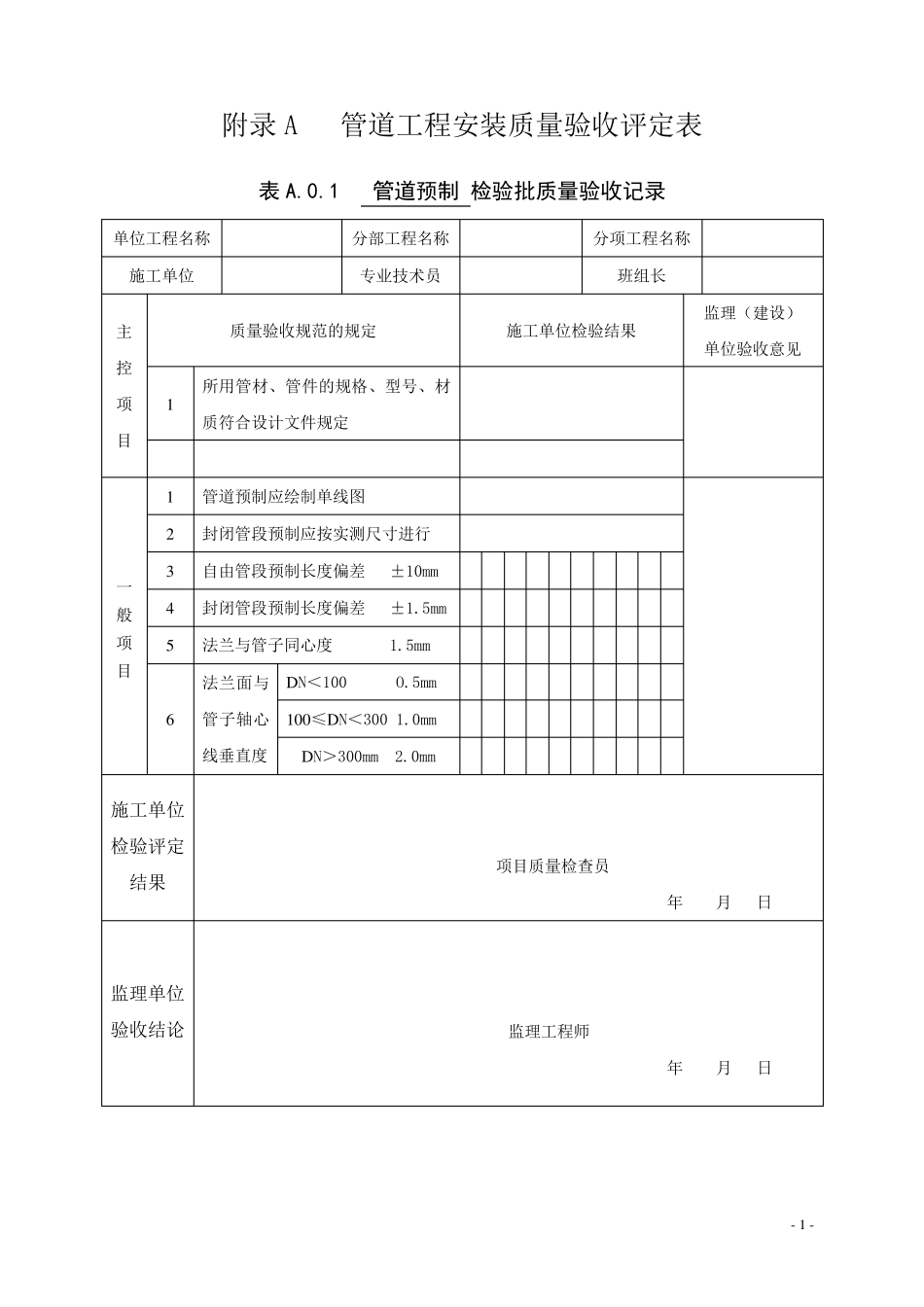

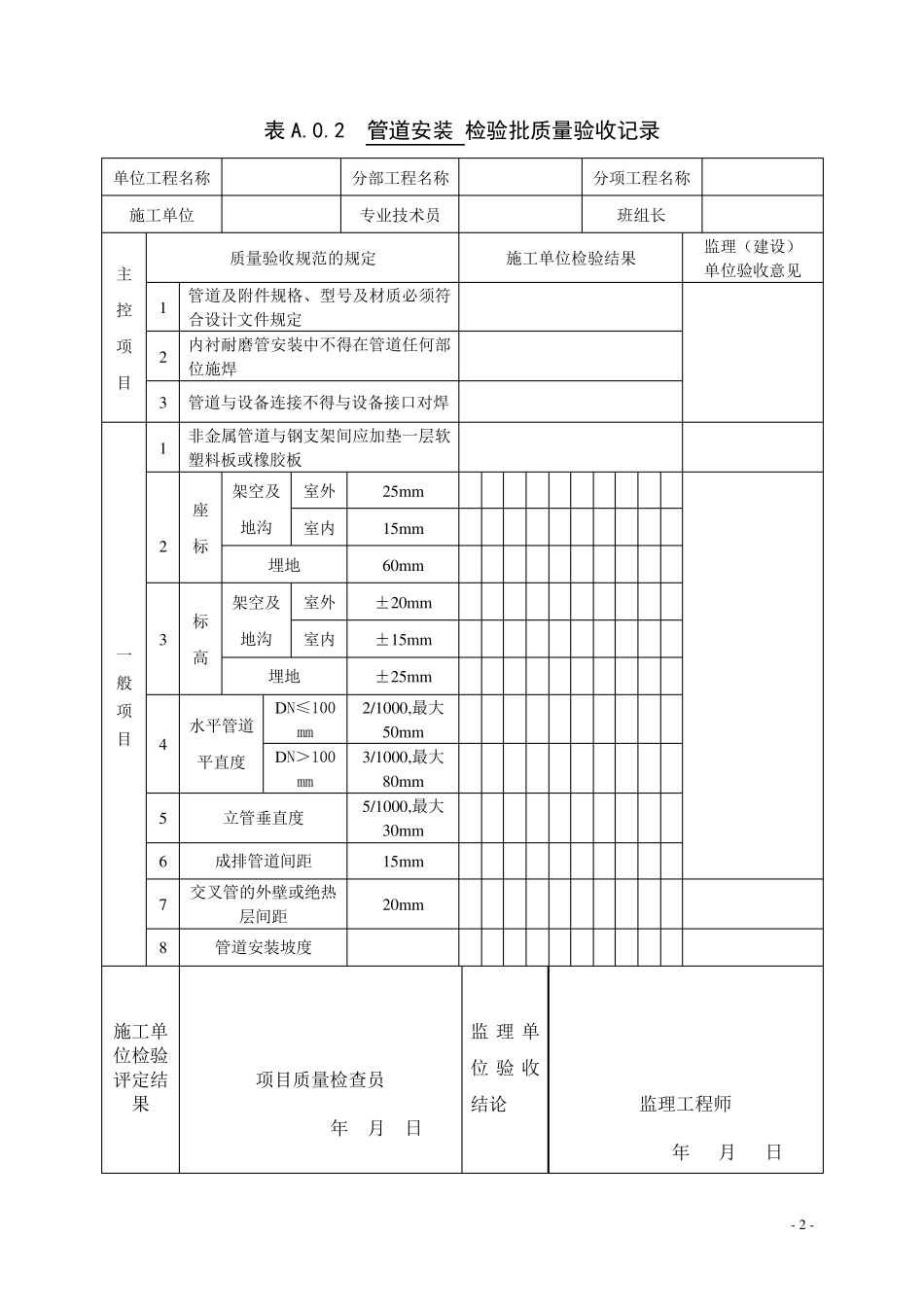

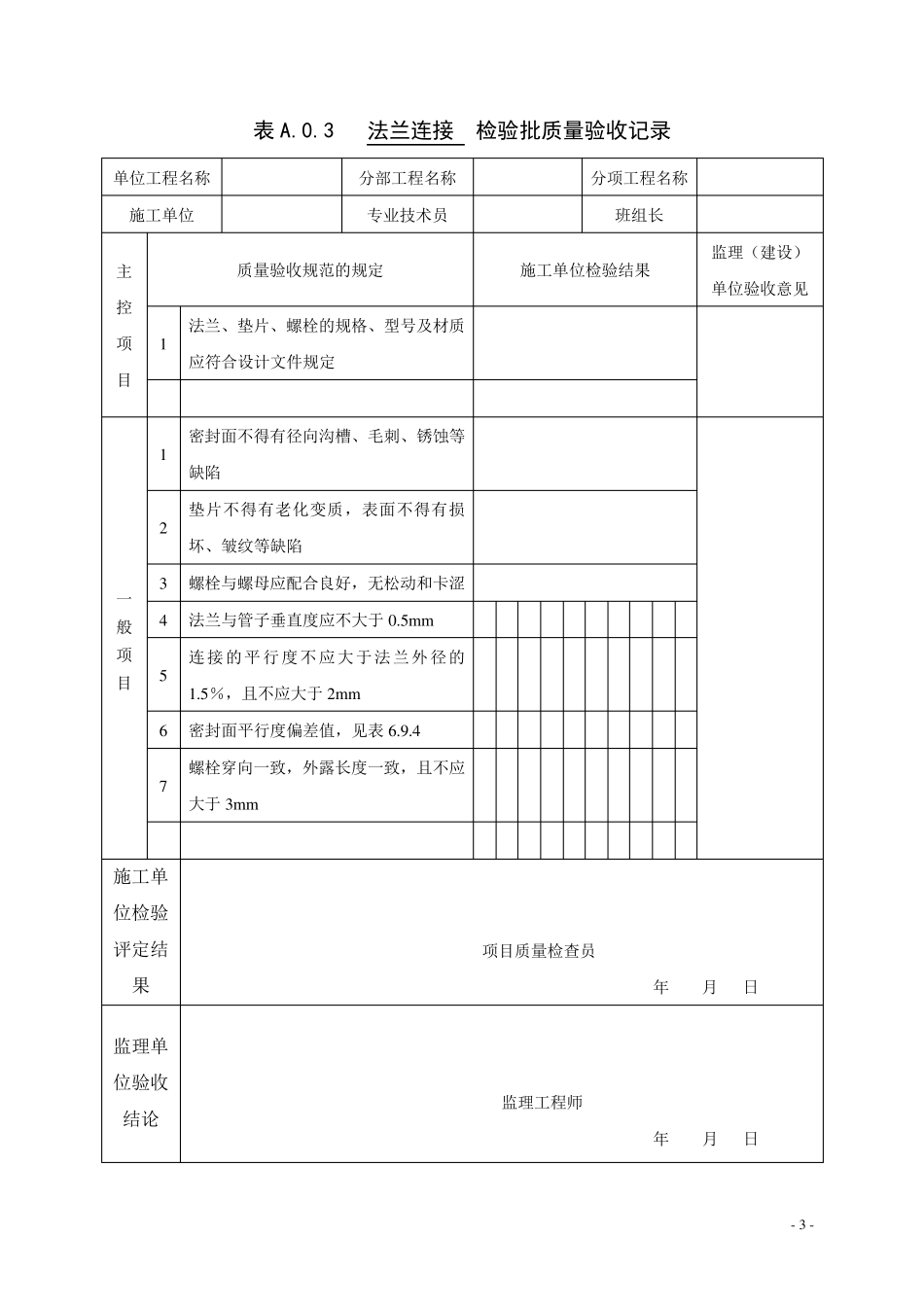

- 1 - 附录A 管道工程安装质量验收评定表 表A.0.1 管道预制 检验批质量验收记录 单位工程名称 分部工程名称 分项工程名称 施工单位 专业技术员 班组长 主控项目 质量验收规范的规定 施工单位检验结果 监理（建设） 单位验收意见 1 所用管材、管件的规格、型号、材质符合设计文件规定 一般项目 1 管道预制应绘制单线图 2 封闭管段预制应按实测尺寸进行 3 自由管段预制长度偏差 ±10mm 4 封闭管段预制长度偏差 ±1.5mm 5 法兰与管子同心度 1.5mm 6 法兰面与管子轴心线垂直度 D N＜100 O.5mm 100≤D N＜300 1.0mm D N＞300mm 2.0mm 施工单位检验评定结果 项目质量检查员 年 月 日 监理单位验收结论 监理工程师 年 月 日 - 2 - 表A.0.2 管道安装 检验批质量验收记录 单位工程名称 分部工程名称 分项工程名称 施工单位 专业技术员 班组长 主控项目 质量验收规范的规定 施工单位检验结果 监理（建设） 单位验收意见 1 管道及附件规格、型号及材质必须符合设计文件规定 2 内衬耐磨管安装中不得在管道任何部位施焊 3 管道与设备连接不得与设备接口对焊 一般项目 1 非金属管道与钢支架间应加垫一层软塑料板或橡胶板 2 座标 架空及地沟 室外 25mm 室内 15mm 埋地 60mm 3 标高 架空及地沟 室外 ±20mm 室内 ±15mm 埋地 ±25mm 4 水平管道平直度 DN≤100 mm 2/1000,最大50mm DN＞100 mm 3/1000,最大80mm 5 立管垂直度 5/1000,最大30mm 6 成排管道间距 15mm 7 交叉管的外壁或绝热层间距 20mm 8 管道安装坡度 施工单位检验评定结果 项目质量检查员 年 月 日 监理单位验收结论 监理工程师 年 月 日 - 3 - 表A.0.3 法兰连接 检验批质量验收记录 单位工程名称 分部工程名称 分项工程名称 施工单位 专业技术员 班组长 主控项目 质量验收规范的规定 施工单位检验结果 监理（建设） 单位验收意见 1 法兰、垫片、螺栓的规格、型号及材质应符合设计文件规定 一般项目 1 密封面不得有径向沟槽、毛刺、锈蚀等缺陷 2 垫片不得有老化变质，表面不得有损坏、皱纹等缺陷 3 螺栓与螺母应配合良好，无松动和卡涩 4 法兰与管子垂直度应不大于 0.5m m 5 连接的平行度不应大于法兰外径的1.5％，且不应大于 2m m 6 密封面平行度偏差值，见表 6.9.4 7 螺栓穿向一致，外露长度一致，且不应大于 3m m 施...
