管道支吊架施工工艺图解VIP免费

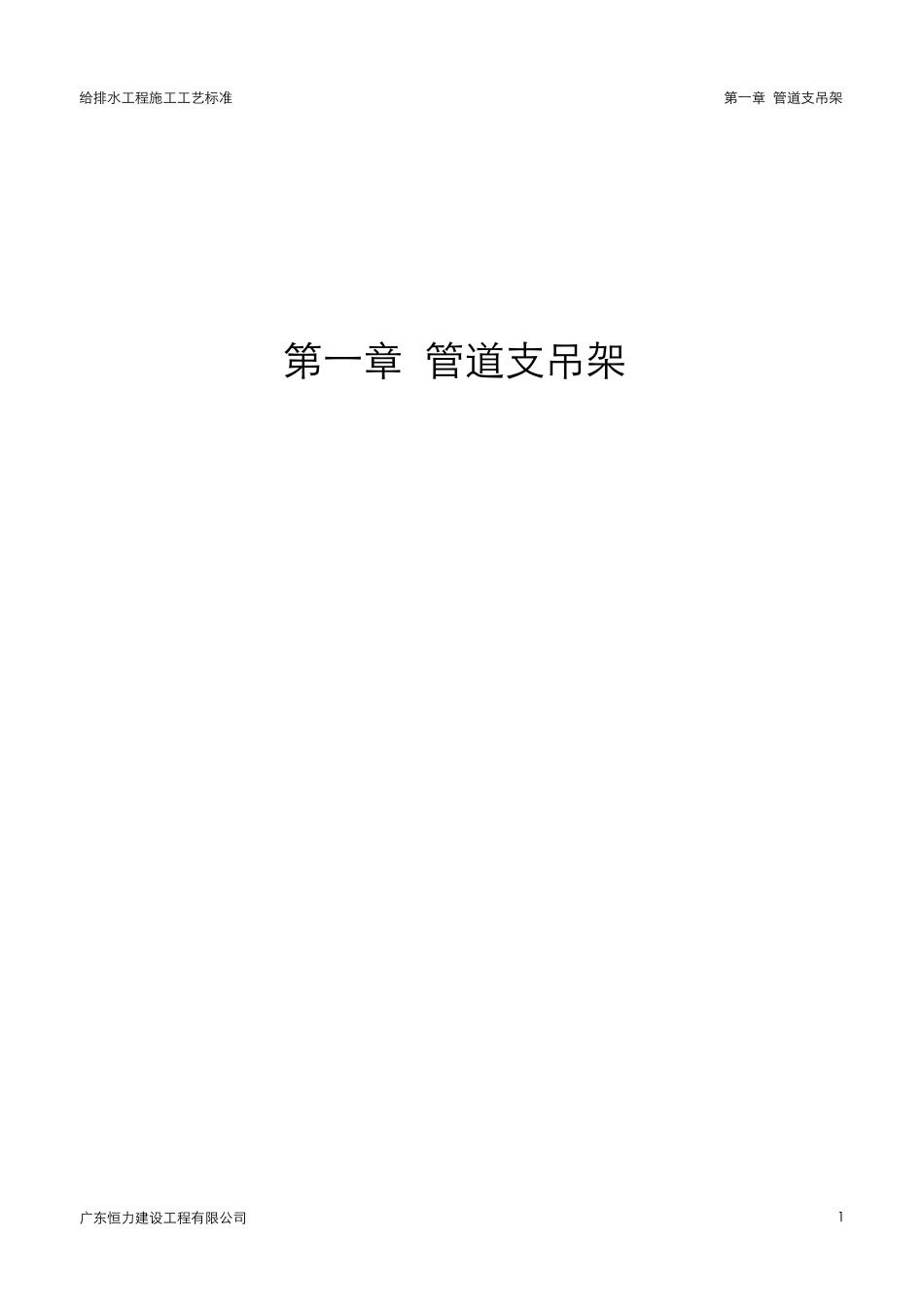

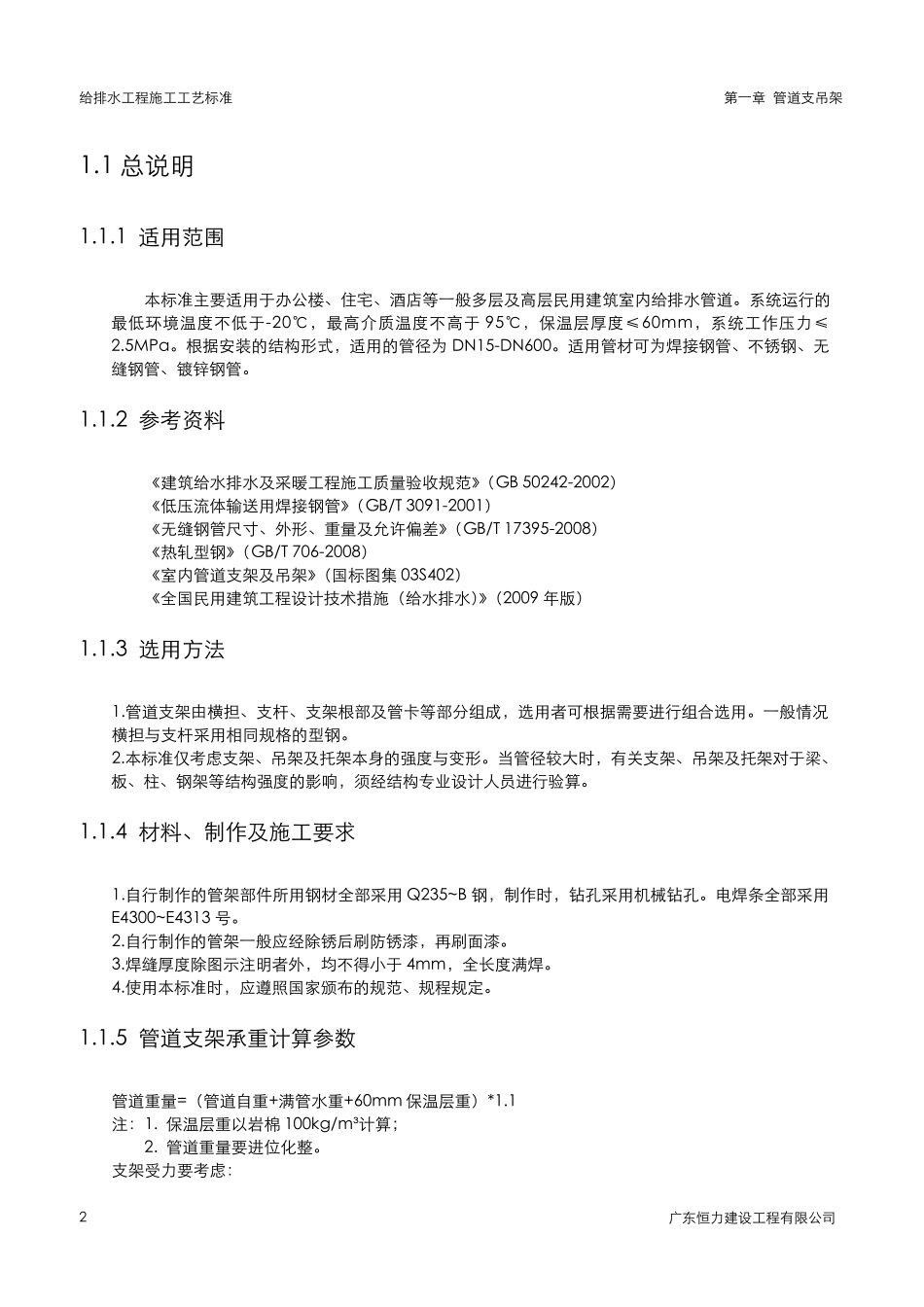

给 排 水 工 程 施 工 工 艺 标 准第 一 章管 道 支 吊 架广 东 恒 力 建 设 工 程 有 限 公 司1第 一 章管 道 支 吊 架给 排 水 工 程 施 工 工 艺 标 准第 一 章管 道 支 吊 架广 东 恒 力 建 设 工 程 有 限 公 司21.1 总 说 明1.1.1 适 用 范 围本 标 准 主 要 适 用 于 办 公 楼 、 住 宅 、 酒 店 等 一 般 多 层 及 高 层 民 用 建 筑 室 内 给 排 水 管 道 。 系 统 运 行 的最 低 环 境 温 度 不 低 于 -20℃ ， 最 高 介 质 温 度 不 高 于 95℃ ， 保 温 层 厚 度 ≤ 60mm， 系 统 工 作 压 力 ≤2.5MPa。 根 据 安 装 的 结 构 形 式 ， 适 用 的 管 径 为 DN15-DN600。 适 用 管 材 可 为 焊 接 钢 管 、 不 锈 钢 、 无缝 钢 管 、 镀 锌 钢 管 。1.1.2 参 考 资 料《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 规 范 》（ GB 50242-2002）《 低 压 流 体 输 送 用 焊 接 钢 管 》（ GB/T 3091-2001）《 无 缝 钢 管 尺 寸 、 外 形 、 重 量 及 允 许 偏 差 》（ GB/T 17395-2008）《 热 轧 型 钢 》（ GB/T 706-2008）《 室 内 管 道 支 架 及 吊 架 》（ 国 标 图 集 03S402）《 全国 民 用 建 筑 工 程 设 计技术措施 （ 给 水 排 水 ）》（ 2009 年版）1.1.3 选用 方法1.管 道 支 架 由横担、 支 杆、 支 架 根 部及 管 卡等 部分组成， 选用 者可 根 据 需要 进行 组合选用 。 一 般 情况横担与支 杆采 用 相同规 格的 型 钢 。2.本 标 准 仅考 虑支 架 、 吊 架 及 托架 本 身的 强度 与变形 。 当管 径 较大时， 有 关支 架 、 吊 架 及 托架 对于 梁、板、 柱、 钢 架 等 结 构 强度 的 影响， 须经结 构 专业设 计人员进行 验 算。1.1.4 材 料 、 制作 及 施 工 要 求1.自行 制作 的 管 架 部件所用 钢 材 全部采 用 Q235~B 钢 ， 制作 时， 钻孔采 用 机械钻孔。 电焊 条全部采 用E4300~E4313 号。2.自行 制作 的 管 架 一 般 应经除锈 后刷防锈 漆， 再刷面漆。3.焊 缝 厚 度...
