管道支架及吊架施工方案VIP免费

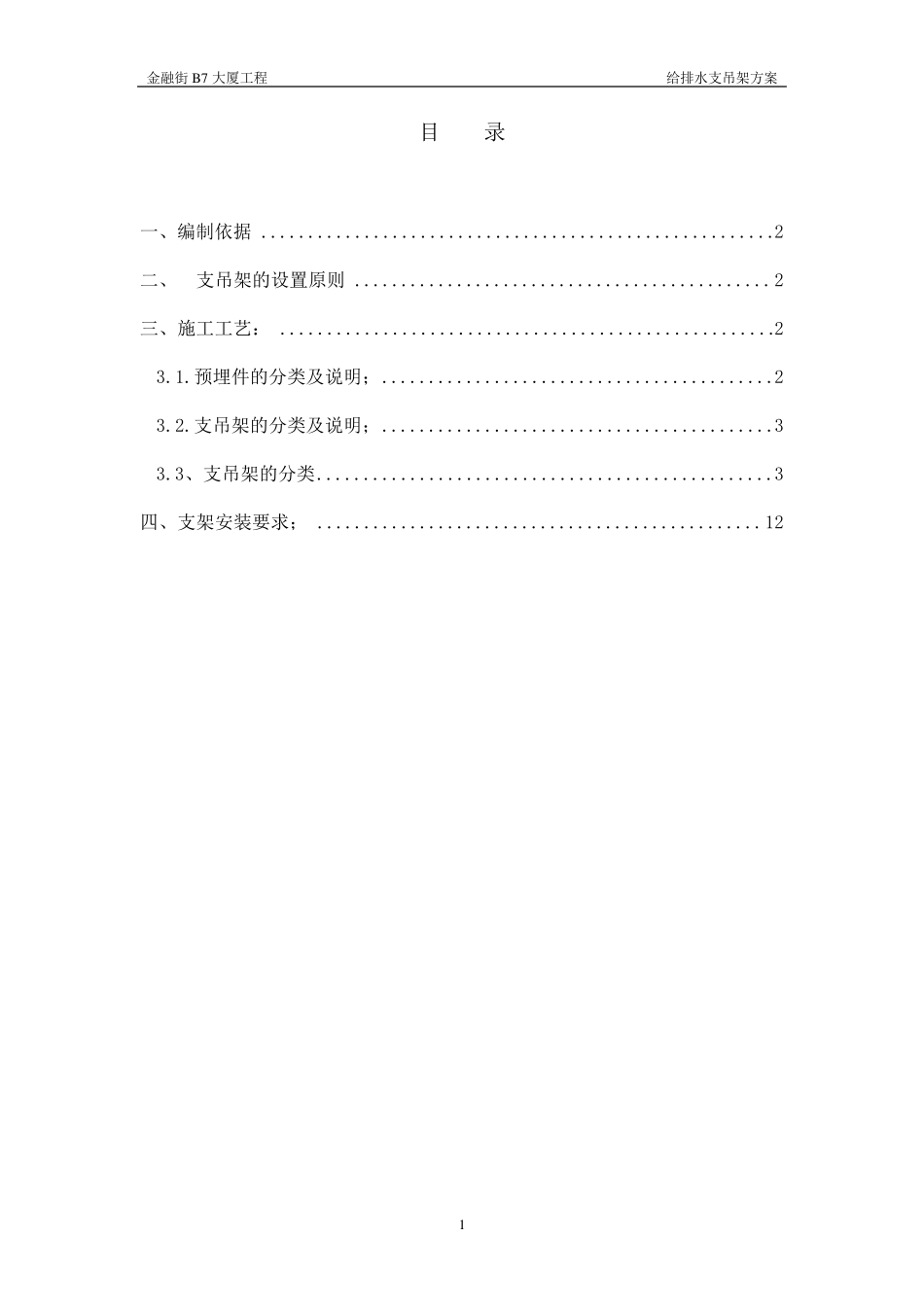

金融街B 7 大厦工程 给排水支吊架方案 1 目 录 一、编制依据 ....................................................... 2 二、 支吊架的设置原则 ............................................. 2 三、施工工艺： ..................................................... 2 3.1.预埋件的分类及说明； .......................................... 2 3.2.支吊架的分类及说明； .......................................... 3 3.3、支吊架的分类 ................................................. 3 四、支架安装要求； ................................................ 12 金 融 街 B 7 大 厦 工 程 给 排 水 支 吊 架 方 案 2 一 、 编 制 依 据 1. 甲 方 提 供 的 金 融 街 B7 大 厦 施 工 图 《 给 排 水 专 业 一 》、《 给 排 水 专 业 二 》。 2. 中 建 一 局 建 设 发 展 编 制 的 《 金 融 街B7 大 厦 施 工 组 织 设 计 》、《 给 排 水 施 工 方案 》 3. 《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 规 范 GB50242-2002》。 4. 华 北 标 准 图 集 91SB 系 列 。 5. S161、 03S402 室 内 管 道 支 架 及 吊 架 图 集 。 二 、 支 吊 架 的 设 置 原 则 1、 常 用 的 管 道 支 吊 架 按 用 途 分 为 固 定 支 架 、 活 动 支 架 、 导 向 支 架 、 拖 吊 架 等 。管 道 支 吊 架 的 布 置 和 类 型 应 满 足 管 道 荷 重 、 补 偿 及 位 移 的 要 求 ， 并 注 意 减少 管 道 的 振 动 ； 另 外 ， 还 必 须 考 虑 管 道 的 稳 定 性 、 强 度 和 刚 度 以 及 输 送 介质 的 温 度 和 工 作 压 力 ， 并 尽 量 简 便 易 于 制 作 和 节省钢材。 2、 有膨胀要 求 的 管 道 ， 在不允许有任何位 移 的 地方 ， 应 设 置 固 定 支 架 ； 在水平管 道 上只允许管 道 单向 水 平位 移 的 地方 ， 应 装设 导 向 支 架 或活 动 吊 架 ；在管 道 具有垂直位 移 的 地方 ， 应 装活 动 支 架 ； 水 平安装的 方 型 补 偿 器或弯管 附近的 支 架 ， 应...
