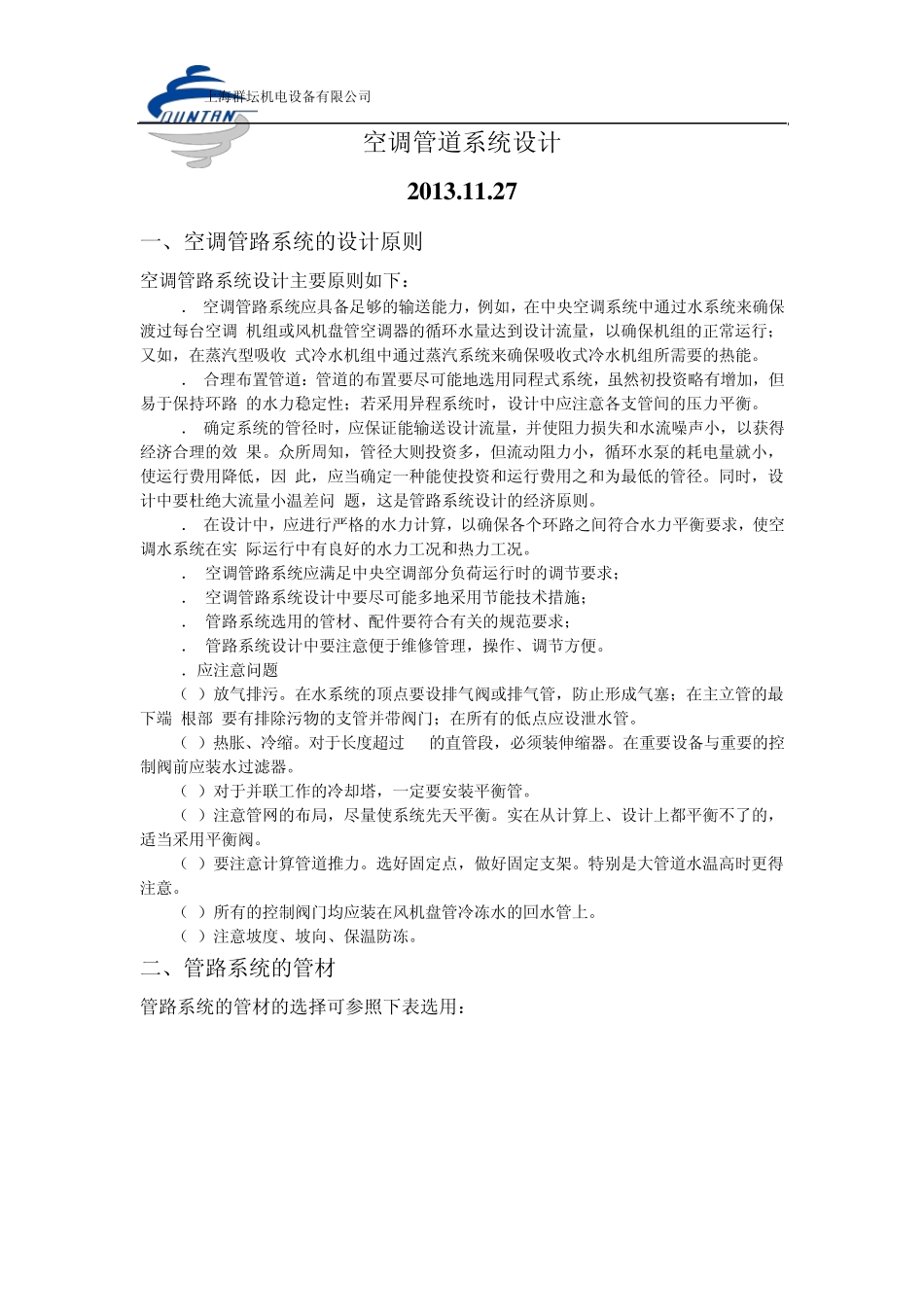

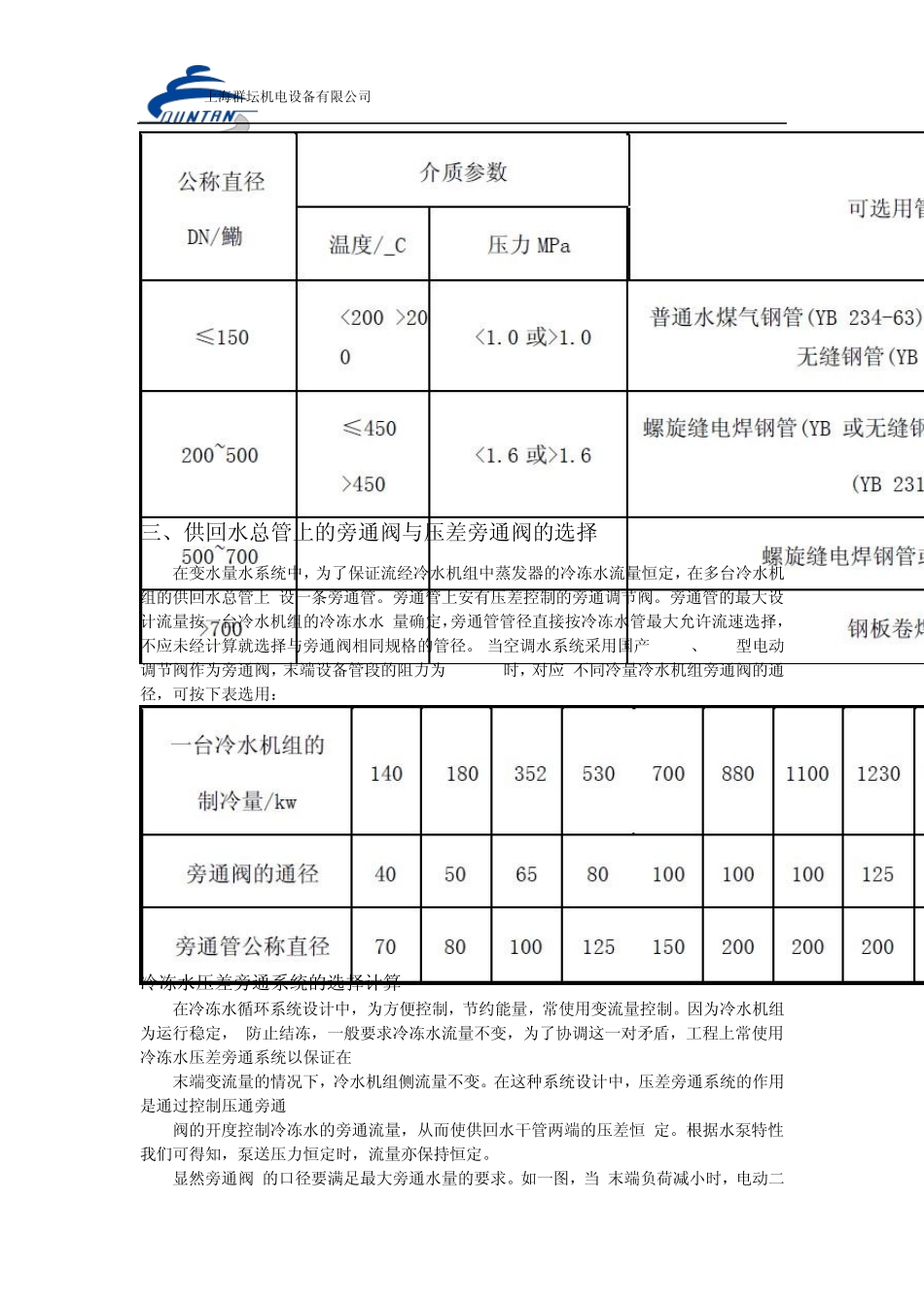

上海群坛机电设备有限公司 空调管道系统设计 2 0 1 3 .1 1 .2 7 一、空调管路系统的设计原则 空调管路系统设计主要原则如下： 1． 空调管路系统应具备足够的输送能力，例如，在中央空调系统中通过水系统来确保渡过每台空调 机组或风机盘管空调器的循环水量达到设计流量，以确保机组的正常运行；又如，在蒸汽型吸收 式冷水机组中通过蒸汽系统来确保吸收式冷水机组所需要的热能。 2． 合理布置管道：管道的布置要尽可能地选用同程式系统，虽然初投资略有增加，但易于保持环路 的水力稳定性；若采用异程系统时，设计中应注意各支管间的压力平衡。 3． 确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效 果。众所周知，管径大则投资多，但流动阻力小，循环水泵的耗电量就小，使运行费用降低，因 此，应当确定一种能使投资和运行费用之和为最低的管径。同时，设计中要杜绝大流量小温差问 题，这是管路系统设计的经济原则。 4． 在设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，使空调水系统在实 际运行中有良好的水力工况和热力工况。 5． 空调管路系统应满足中央空调部分负荷运行时的调节要求； 6． 空调管路系统设计中要尽可能多地采用节能技术措施； 7． 管路系统选用的管材、配件要符合有关的规范要求； 8． 管路系统设计中要注意便于维修管理，操作、调节方便。 9．应注意问题 （1）放气排污。在水系统的顶点要设排气阀或排气管，防止形成气塞；在主立管的最下端(根部)要有排除污物的支管并带阀门；在所有的低点应设泄水管。 （2）热胀、冷缩。对于长度超过40m的直管段，必须装伸缩器。在重要设备与重要的控制阀前应装水过滤器。 （3）对于并联工作的冷却塔，一定要安装平衡管。 （4）注意管网的布局，尽量使系统先天平衡。实在从计算上、设计上都平衡不了的，适当采用平衡阀。 （5）要注意计算管道推力。选好固定点，做好固定支架。特别是大管道水温高时更得注意。 （6）所有的控制阀门均应装在风机盘管冷冻水的回水管上。 （7）注意坡度、坡向、保温防冻。 二、管路系统的管材 管路系统的管材的选择可参照下表选用： 上海群坛机电设备有限公司 三、供回水总管上的旁通阀与压差旁通阀的选择 在变水量水系统中，为了保证流经冷水机组中蒸发器的冷冻水流量恒定，在多台冷水机组的供回水总管上 设一条旁通管。旁通管上安有压差控制的旁...
