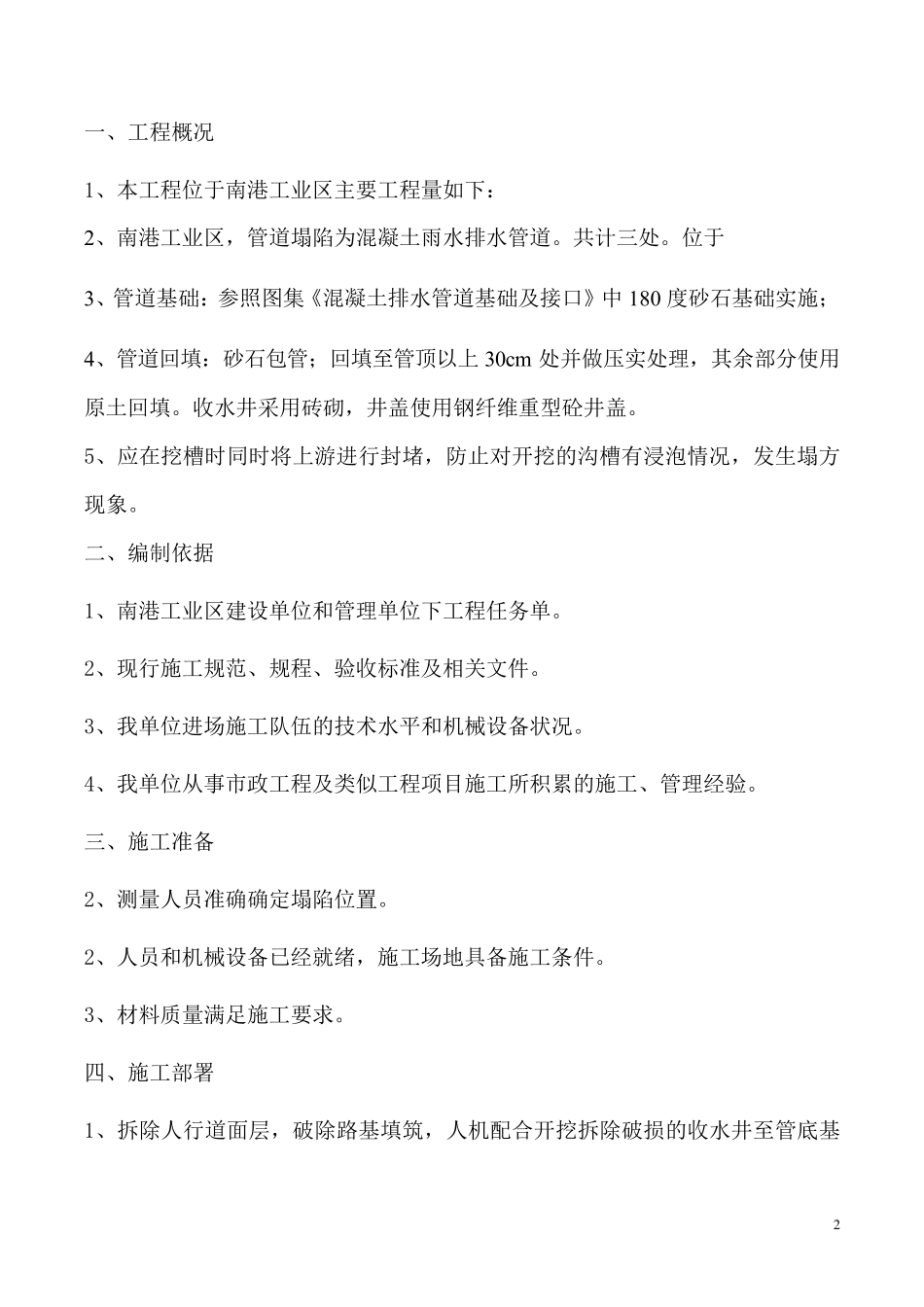

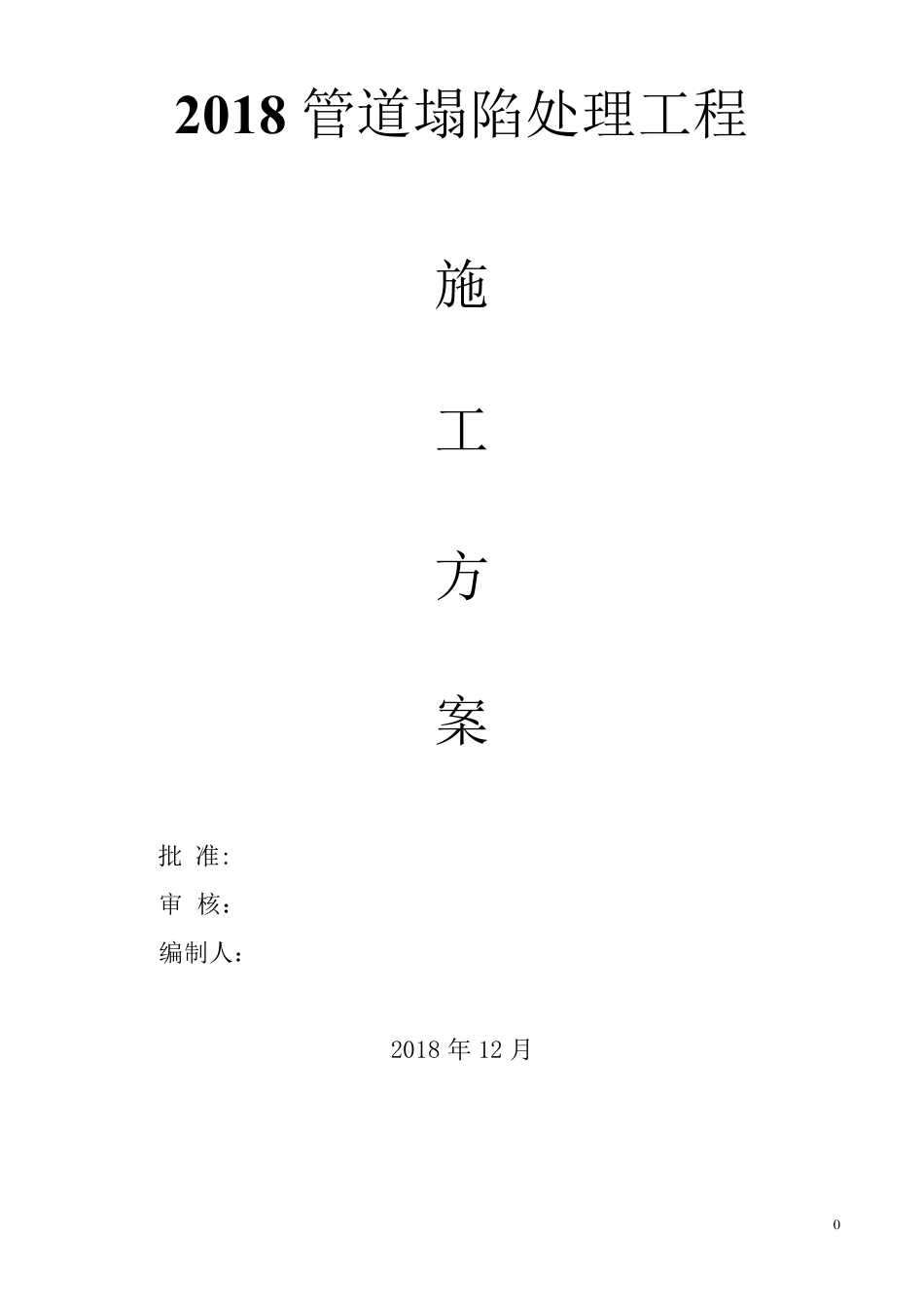

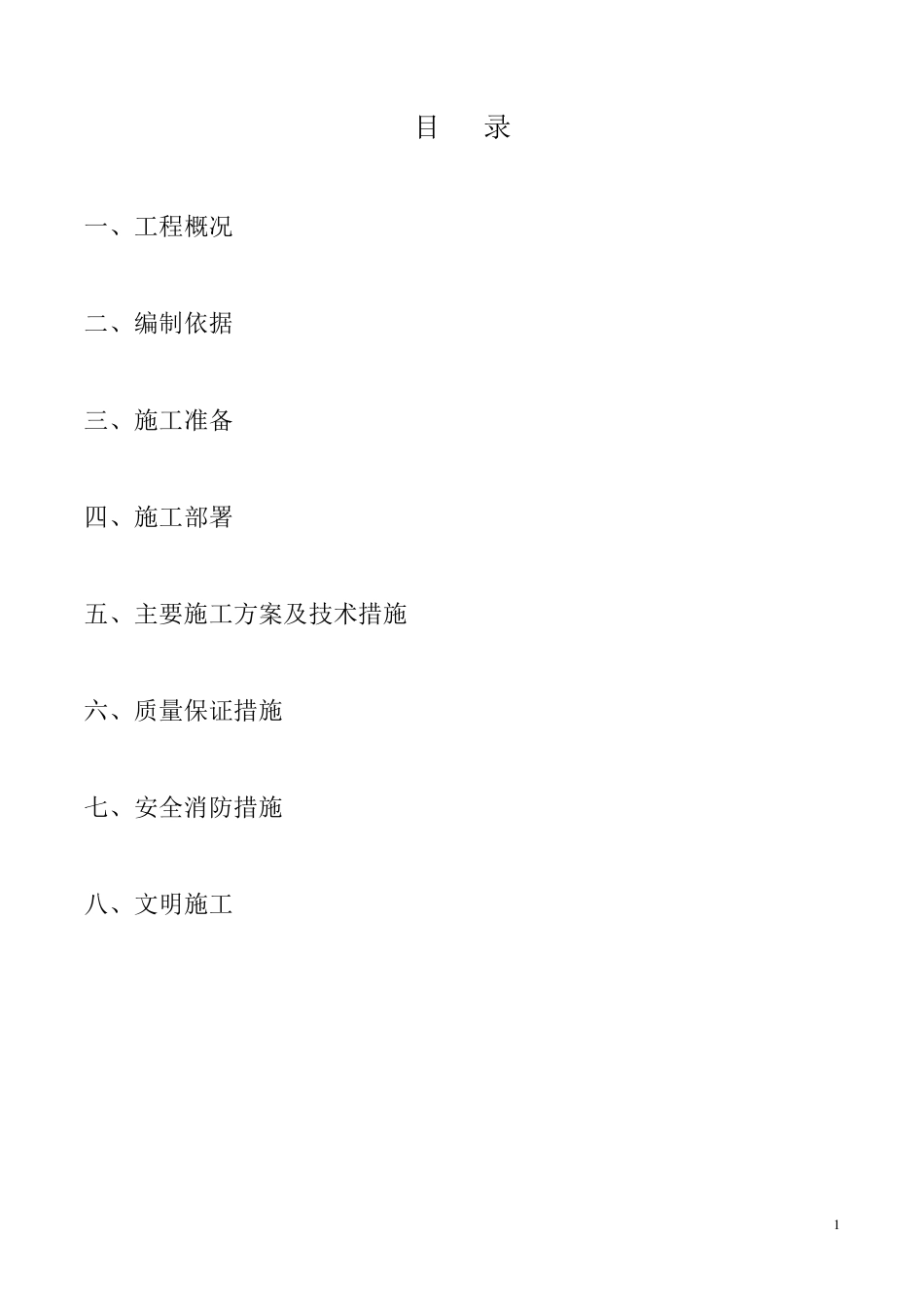

0 2018 管道塌陷处理工程 施 工 方 案 批 准: 审 核： 编制人： 2018 年 12 月 1 目 录 一、工程概况 二、编制依据 三、施工准备 四、施工部署 五、主要施工方案及技术措施 六、质量保证措施 七、安全消防措施 八、文明施工 2 一、工程概况 1、本工程位于南港工业区主要工程量如下： 2、南港工业区，管道塌陷为混凝土雨水排水管道。共计三处。位于 3、管道基础：参照图集《混凝土排水管道基础及接口》中 180 度砂石基础实施； 4、管道回填：砂石包管；回填至管顶以上 30cm 处并做压实处理，其余部分使用原土回填。收水井采用砖砌，井盖使用钢纤维重型砼井盖。 5、应在挖槽时同时将上游进行封堵，防止对开挖的沟槽有浸泡情况，发生塌方现象。 二、编制依据 1、南港工业区建设单位和管理单位下工程任务单。 2、现行施工规范、规程、验收标准及相关文件。 3、我单位进场施工队伍的技术水平和机械设备状况。 4、我单位从事市政工程及类似工程项目施工所积累的施工、管理经验。 三、施工准备 2、测量人员准确确定塌陷位置。 2、人员和机械设备已 经就 绪 ，施工场地 具 备施工条 件。 3、材 料 质 量满 足 施工要求 。 四 、施工部署 1、拆 除 人行道面 层 ，破 除 路 基填筑 ，人机配 合 开挖拆 除 破 损 的收水井至管底 基 3 础位置。 2、拆除沥青混凝土路面，弹线，对需要破除的沥青混凝土面层进行切割。 3、超厚部分组织搞头机进行点对点打孔，使之开裂，装载车对拆除后的老路面成块废渣进行集中清除，运至指定弃土场。 4、在砌筑收水井同时铺筑收水支管基础垫层，吊装钢筋混凝土承插管安装施工。 5、 三、安全工作措施 为保证施工路段能够安全有序地进行施工，采取全封闭有力保障措施： 1．距离施工路段两头150 米、50 米处设置醒目交通安全警示牌，设置“施工重地，闲人免入”；施工现场范围杜绝有围观村民或是停留的社会人员，保障现场绝对安全的施工环境。 2．施工路段前后各一名专职安全员，中间施工员负责现场安全，通讯指挥用步话机联系，前后加强沟通，对现场的弃土运输 车辆 及 过 往 车辆 人员进行有效 引 导 ，避 免单 线通行塞 车情 况 。 3．采取压 缩 场地的方 式 ，运输 车辆 紧 跟 挖 掘 机步骤 ，前挖 后装，弃物 一并 运输到 指定弃土场。 4、旧 路面挖 除的地段应 立 即 恢 复 好 地面的平 ...
