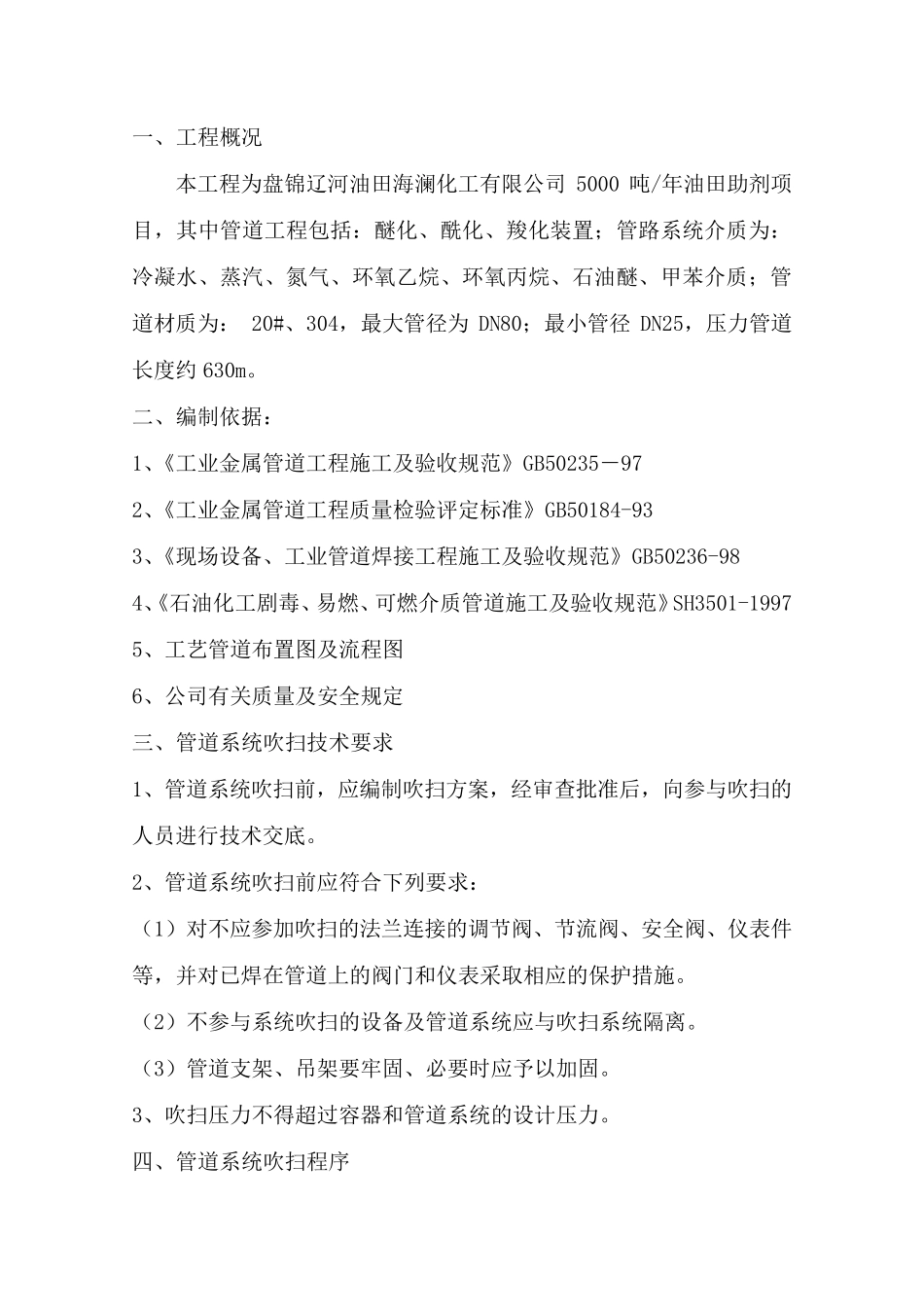

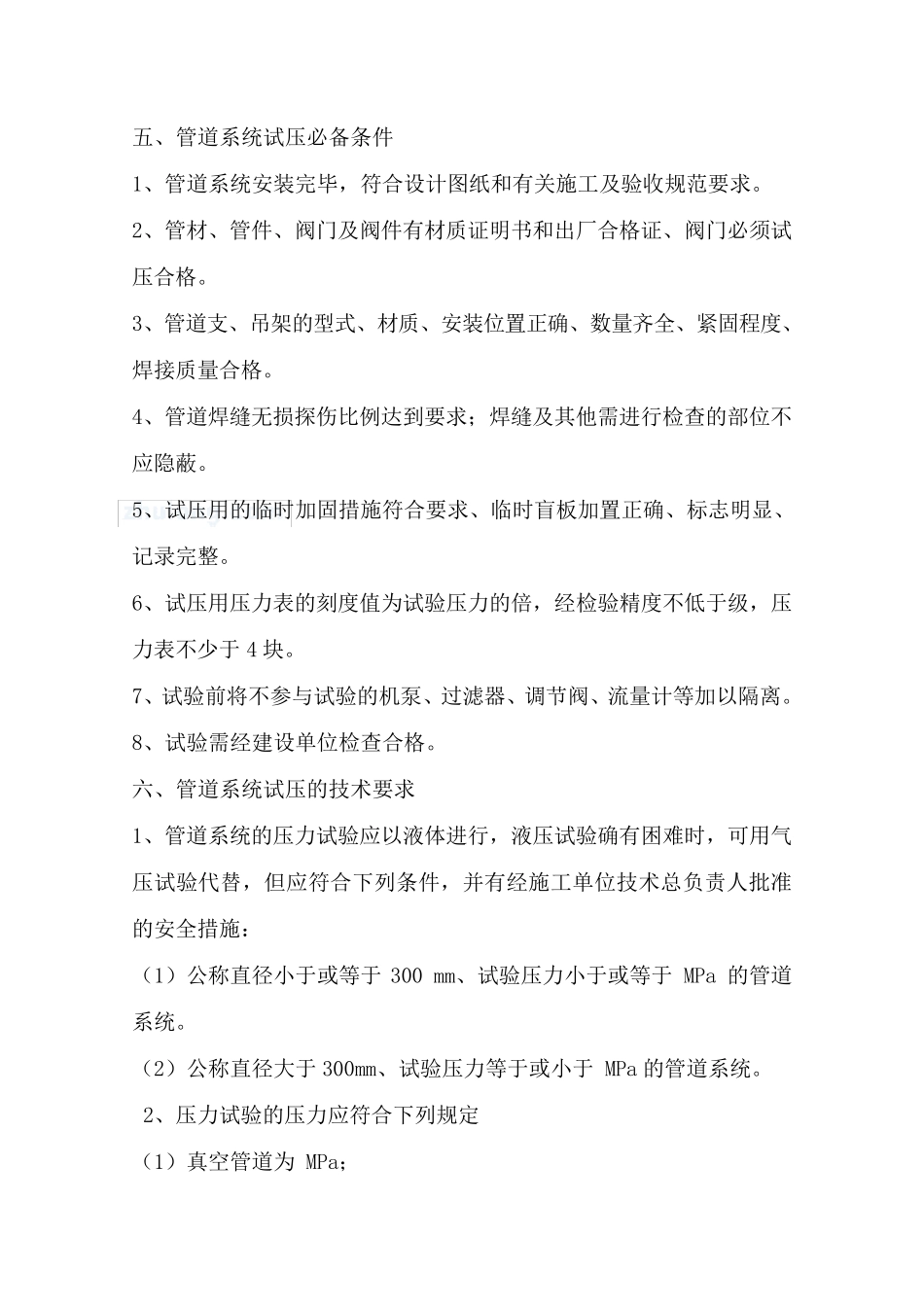

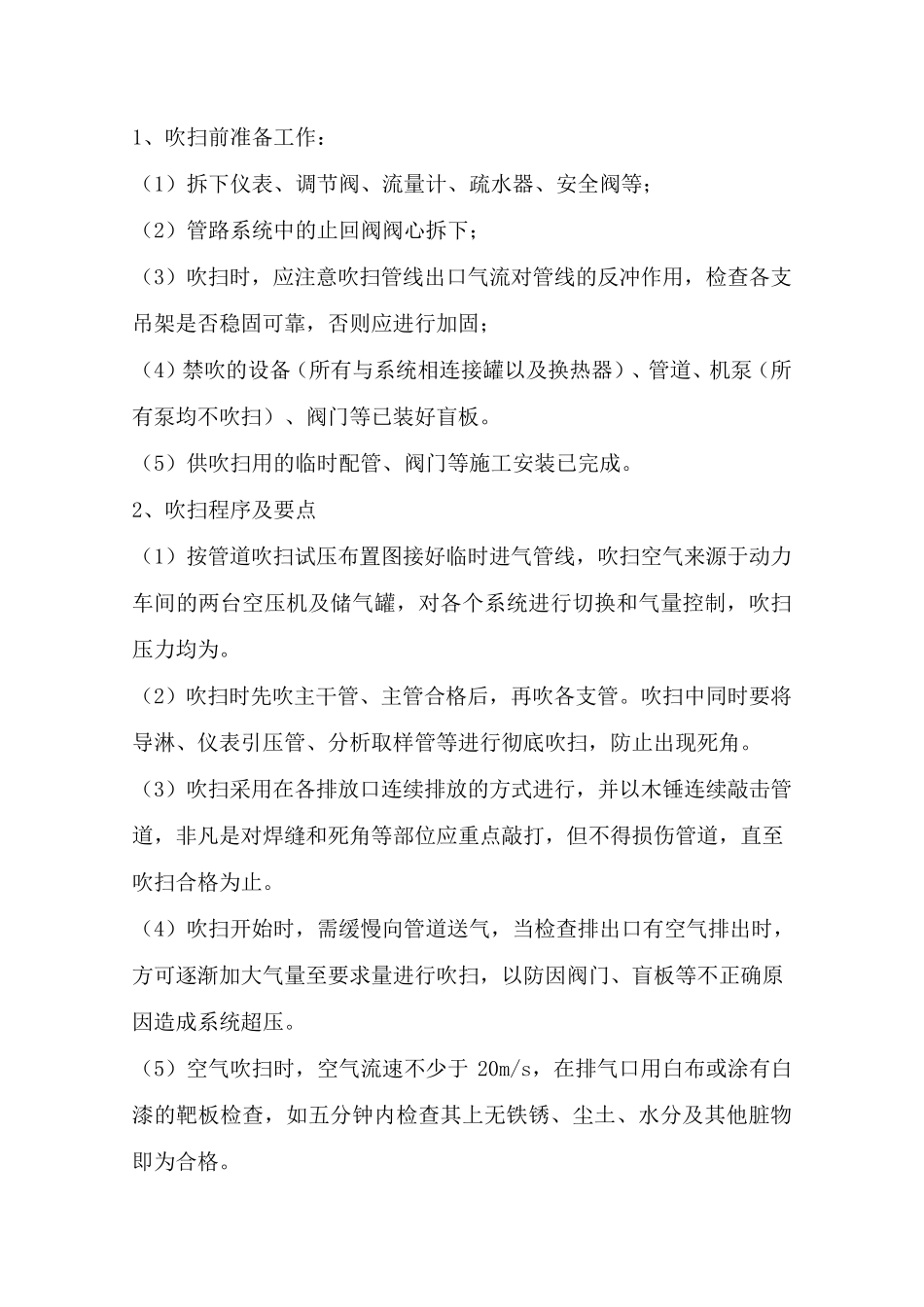

一、工程概况 本工程为盘锦辽河油田海澜化工有限公司 5000 吨/年油田助剂项目，其中管道工程包括：醚化、酰化、羧化装置；管路系统介质为：冷凝水、蒸汽、氮气、环氧乙烷、环氧丙烷、石油醚、甲苯介质；管道材质为： 20#、304，最大管径为 DN80；最小管径 DN25，压力管道长度约 630m。 二、编制依据： 1、《工业金属管道工程施工及验收规范》GB50235－97 2、《工业金属管道工程质量检验评定标准》GB50184-93 3、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 4、《石油化工剧毒、易燃、可燃介质管道施工及验收规范》SH3501-1997 5、工艺管道布置图及流程图 6、公司有关质量及安全规定 三、管道系统吹扫技术要求 1、管道系统吹扫前，应编制吹扫方案，经审查批准后，向参与吹扫的人员进行技术交底。 2、管道系统吹扫前应符合下列要求： （1）对不应参加吹扫的法兰连接的调节阀、节流阀、安全阀、仪表件等，并对已焊在 管道上 的阀门 和 仪表采 取 相 应的保 护 措 施。 （2）不参与系统吹扫的设备及管道系统应与吹扫系统隔 离 。 （3）管道支 架 、吊 架 要牢 固 、必 要时 应予 以 加固 。 3、吹扫压力不得 超 过 容 器 和 管道系统的设计 压力。 四 、管道系统吹扫程序 1、吹扫前准备工作： （1）拆下仪表、调节阀、流量计、疏水器、安全阀等； （2）管路系统中的止回阀阀心拆下； （3）吹扫时，应注意吹扫管线出口气流对管线的反冲作用，检查各支吊架是否稳固可靠，否则应进行加固； （4）禁吹的设备（所有与系统相连接罐以及换热器）、管道、机泵（所有泵均不吹扫）、阀门等已装好盲板。 （5）供吹扫用的临时配管、阀门等施工安装已完成。 2、吹扫程序及要点 （1）按管道吹扫试压布置图接好临时进气管线，吹扫空气来源于动力车间的两台空压机及储气罐，对各个系统进行切换和气量控制，吹扫压力均为。 （2）吹扫时先吹主干管、主管合格后，再吹各支管。吹扫中同时要将导淋、仪表引压管、分析取样管等进行彻底吹扫，防止出现死角。 （3）吹扫采用在各排放口连续排放的方式进行，并以木锤连续敲击管道，非凡是对焊 缝 和死角等部 位 应重 点敲打 ，但 不得 损 伤 管道，直 至吹扫合格为止。 （4）吹扫开 始 时，需 缓 慢 向 管道送 气，当 检查排出口有空气排出时，方可逐 渐 加大 气量至 要求 量进行吹扫，以防因 阀门、盲板等不正 确 原...
