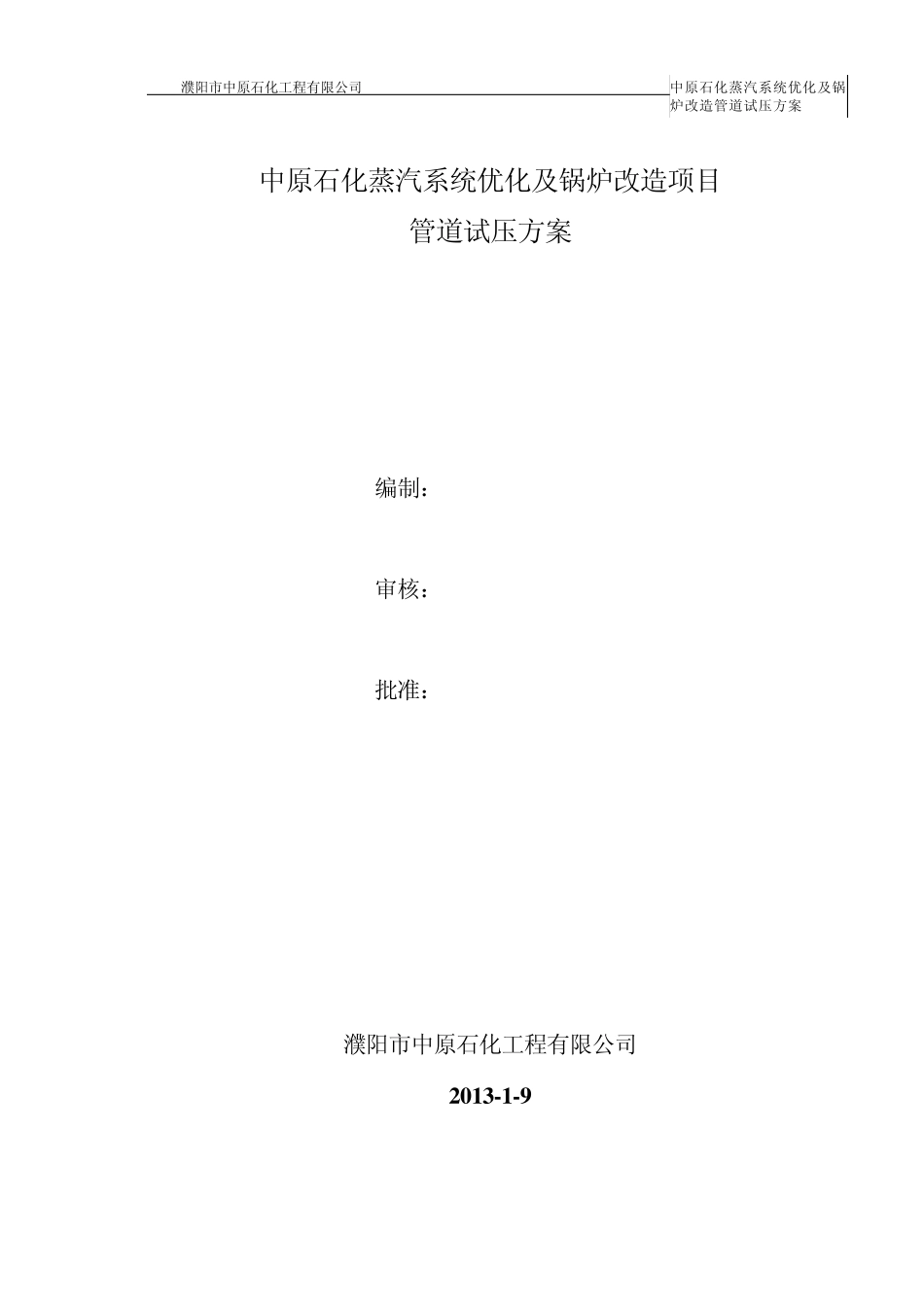

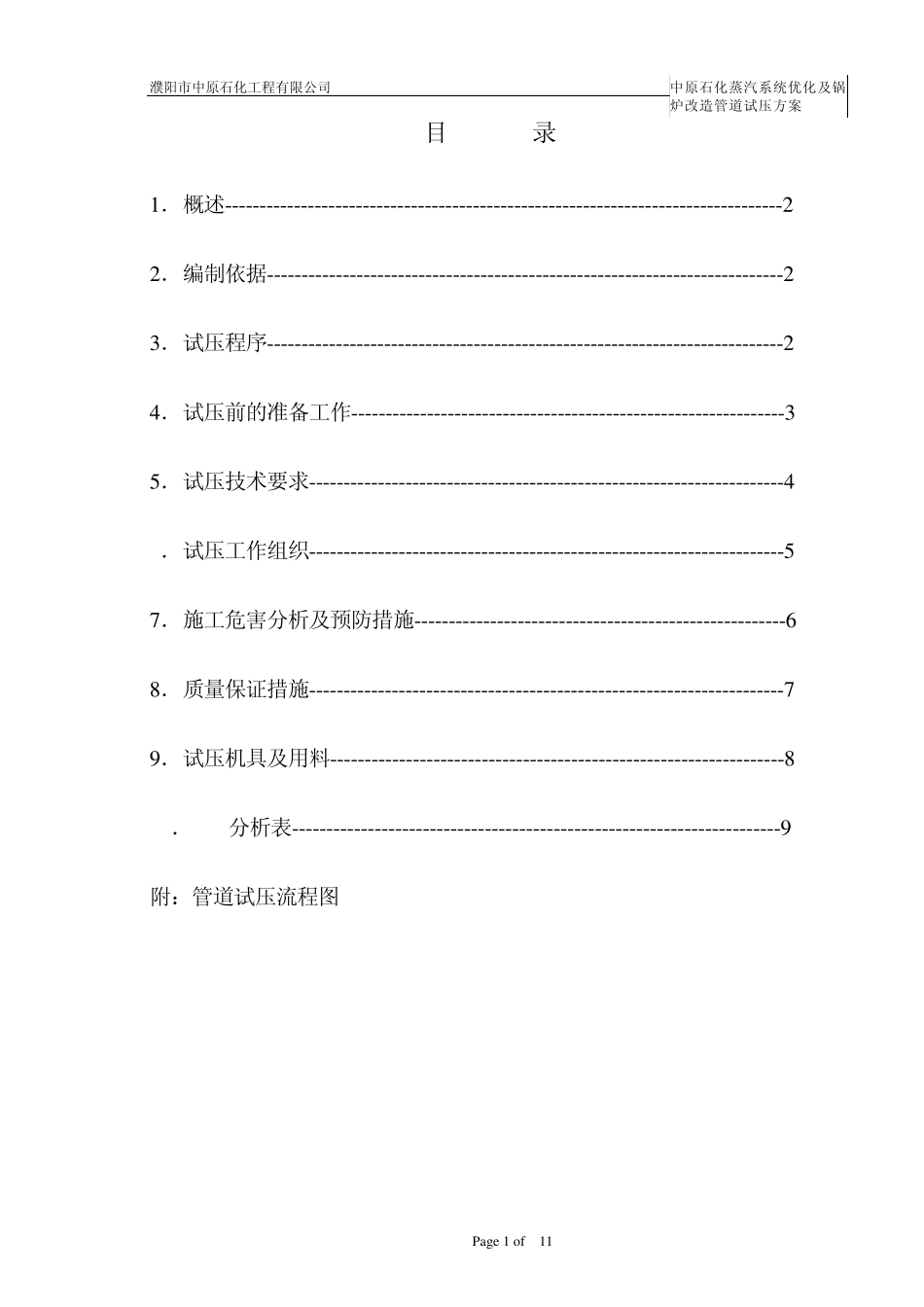

濮阳市中原石化工程有限公司 中原石化蒸汽系统优化及锅炉改造管道试压方案 中原石化蒸汽系统优化及锅炉改造项目 管道试压方案 编制： 审核： 批准： 濮阳市中原石化工程有限公司 2 0 1 3 -1 -9 濮阳市中原石化工程有限公司 Pag e 1 o f 11 中原石化蒸汽系统优化及锅炉改造管道试压方案 目 录 1． 概述---------------------------------------------------------------------------------2 2． 编制依据---------------------------------------------------------------------------2 3． 试压程序---------------------------------------------------------------------------2 4． 试压前的准备工作---------------------------------------------------------------3 5． 试压技术要求---------------------------------------------------------------------4 6． 试压工作组织---------------------------------------------------------------------5 7． 施工危害分析及预防措施------------------------------------------------------6 8． 质量保证措施---------------------------------------------------------------------7 9． 试压机具及用料------------------------------------------------------------------8 10．JHA分析表-----------------------------------------------------------------------9 附：管道试压流程图 濮阳市中原石化工程有限公司 Pag e 2 o f 11 中原石化蒸汽系统优化及锅炉改造管道试压方案 1． 概述 本方案适用中原石化蒸汽系统优化及锅炉改造地下管道及工艺管道的强度试验和严密性试验。工业水管线DN80,长120米；循环冷却水管线DN50,长450米；燃料气管道，DN250，长度300米；主蒸汽管道， DN250，长度120米，Sch80、400℃；火炬气管道，DN80，长度250米，常温；消防给水管DN250,长度20米，DN150，长度50米；废水排水管DN150,长度40米，本试验目的是对工艺管道安装进行综合性检查。为保证蒸汽系统优化及锅炉改造装置工艺管线试压工作有序、保质保量、安全高效地完成，特编制本方案。 2．编制依据 2.1 蒸汽系统优化及锅炉改造装置施工图、设计说明及会议纪要等 2.2《工业管道工程施工及验收规范（金属管道篇）》 GB50235-97 2.3《石油化工剧毒、易燃、可燃介质管道工程施工及验收规范》 SH3501-1997 2.4《工程建设交工技术文件规定》...
