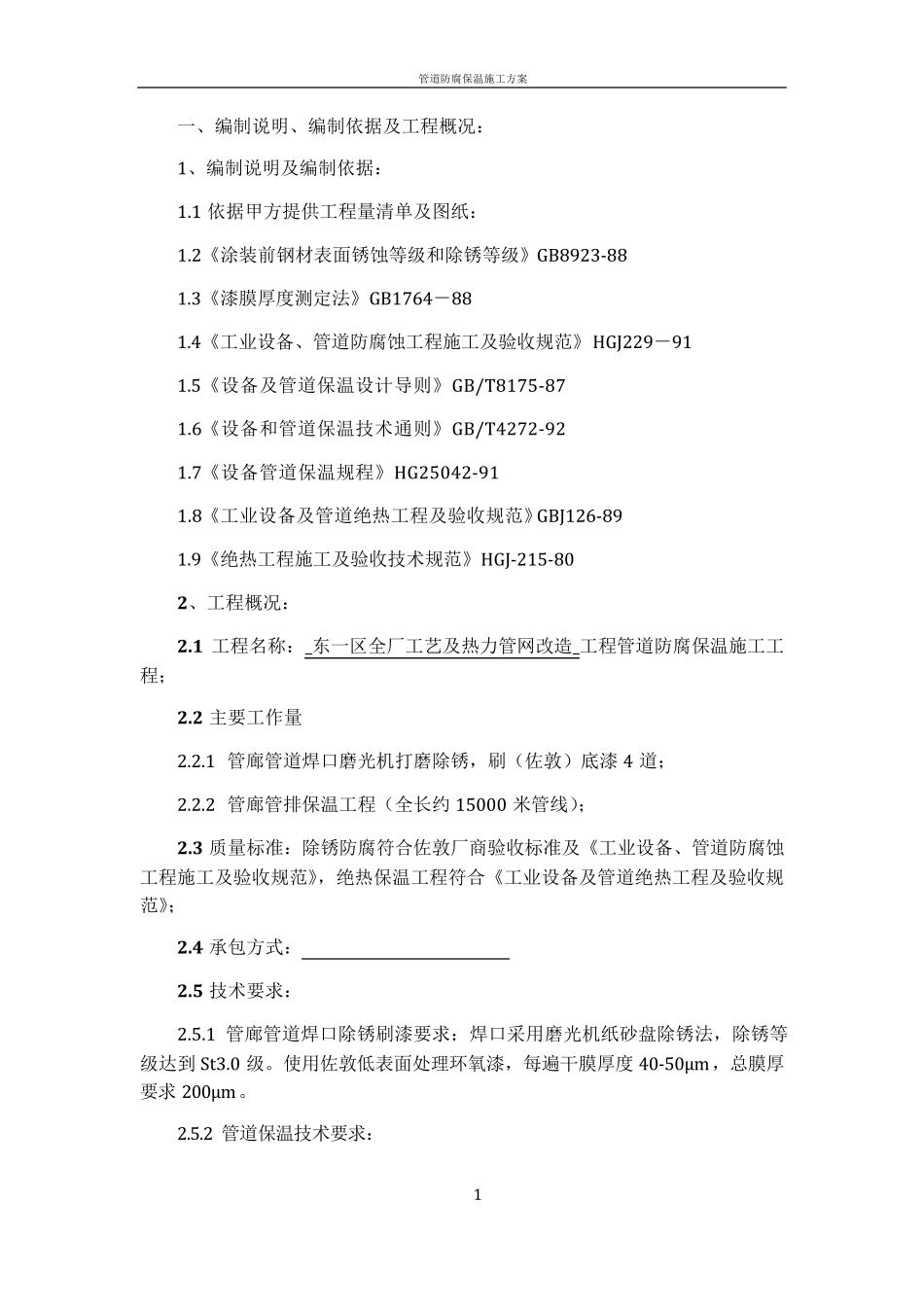

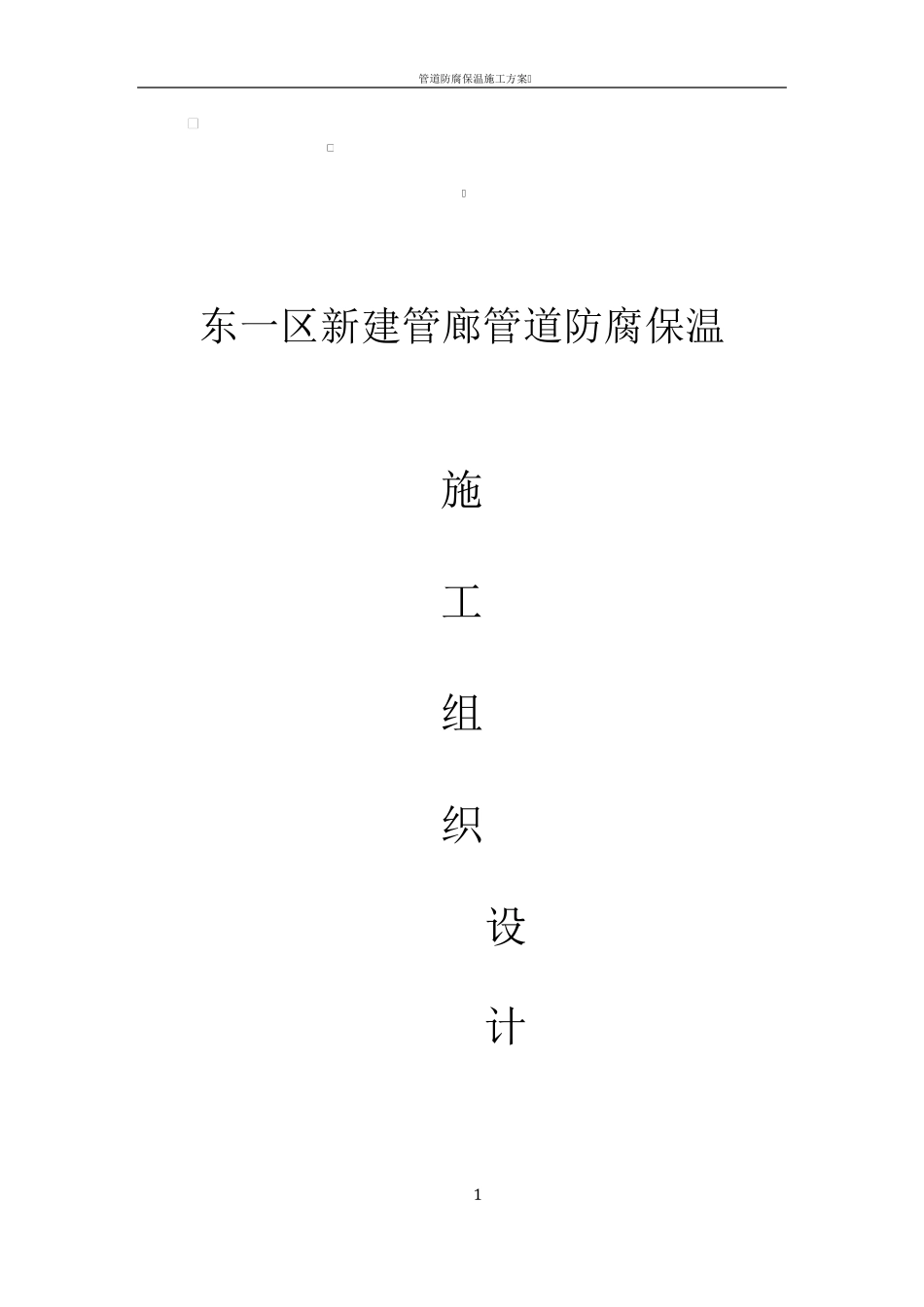

管道防腐保温施工方案 1 东一区新建管廊管道防腐保温 施 工 组 织 设 计 管道防腐保温施工方案 2 编制单位： 编制时间： 年 月 日 管道防腐保温施工方案 1 一、编制说明、编制依据及工程概况： 1、编制说明及编制依据： 1.1 依据甲方提供工程量清单及图纸： 1.2《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88 1.3《漆膜厚度测定法》GB1764－88 1.4《工业设备、管道防腐蚀工程施工及验收规范》HGJ229－91 1.5《设备及管道保温设计导则》GB/T8175-87 1.6《设备和管道保温技术通则》GB/T4272-92 1.7《设备管道保温规程》HG25042-91 1.8《工业设备及管道绝热工程及验收规范》GBJ126-89 1.9《绝热工程施工及验收技术规范》HGJ-215-80 2、工程概况： 2.1 工程名称：_东一区全厂工艺及热力管网改造_工程管道防腐保温施工工程； 2.2 主要工作量 2.2.1 管廊管道焊口磨光机打磨除锈，刷（佐敦）底漆 4 道； 2.2.2 管廊管排保温工程（全长约 15000 米管线）； 2.3 质量标准：除锈防腐符合佐敦厂商验收标准及《工业设备、管道防腐蚀工程施工及验收规范》，绝热保温工程符合《工业设备及管道绝热工程及验收规范》； 2.4 承包方式： 2.5 技术要求： 2.5.1 管廊管道焊口除锈刷漆要求：焊口采用磨光机纸砂盘除锈法，除锈等级达到 St3.0 级。使用佐敦低表面处理环氧漆，每遍干膜厚度 40-50µ m，总膜厚要求 200µ m。 2.5.2 管道保温技术要求： 管道防腐保温施工方案 2 （1）保温结构： DN300 以下管道采用硅酸铝管壳＋不锈钢丝＋铝皮 DN300 及以上管道采用硅酸铝纤维毡＋不锈钢带＋铝皮 在分层施工时每层保温材料须进行牢固绑扎，每层缝隙必须错开。水平管道所有纵缝不得向上。铝板环接缝搭接不小于50mm，接头用重叠凸筋，铝板纵缝采用咬接，自攻丝式铆钉 备小于200mm ，且每个环接缝不少于四个，铝板保护层须具备良好的防水功能。对保温材料的缝隙进行密封。 （2）保温材料算用：保护层使用0.8m m 铝皮，保温层使用硅酸铝毡毯、管壳每层厚度40-60mm 不等。 不锈钢丝、不锈钢带型号选用标准： DN100 以下管道用： 20-22#不锈钢丝 DN100-300 管道用：16-18#不锈钢丝 DN300 及以上管道用：12-25mm 不锈钢带 直管、弯头、法兰阀门保护层使用M3.9×13 不锈钢自攻螺丝固定。 （3）管道必须经过除锈防腐以后方能进行外保温。 （4）保护层完整牢固，均匀一致，无脱落、透水、开裂...
