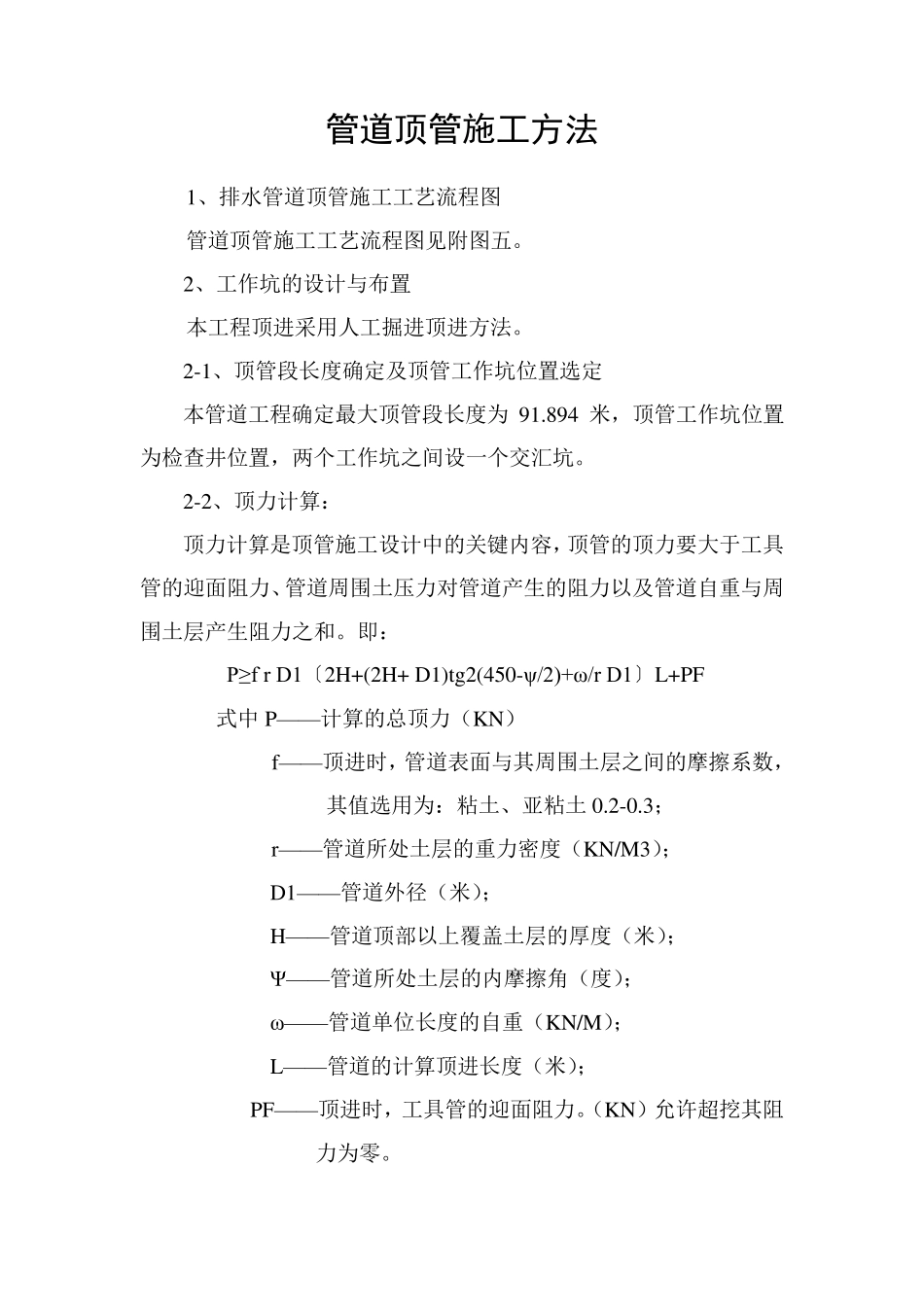

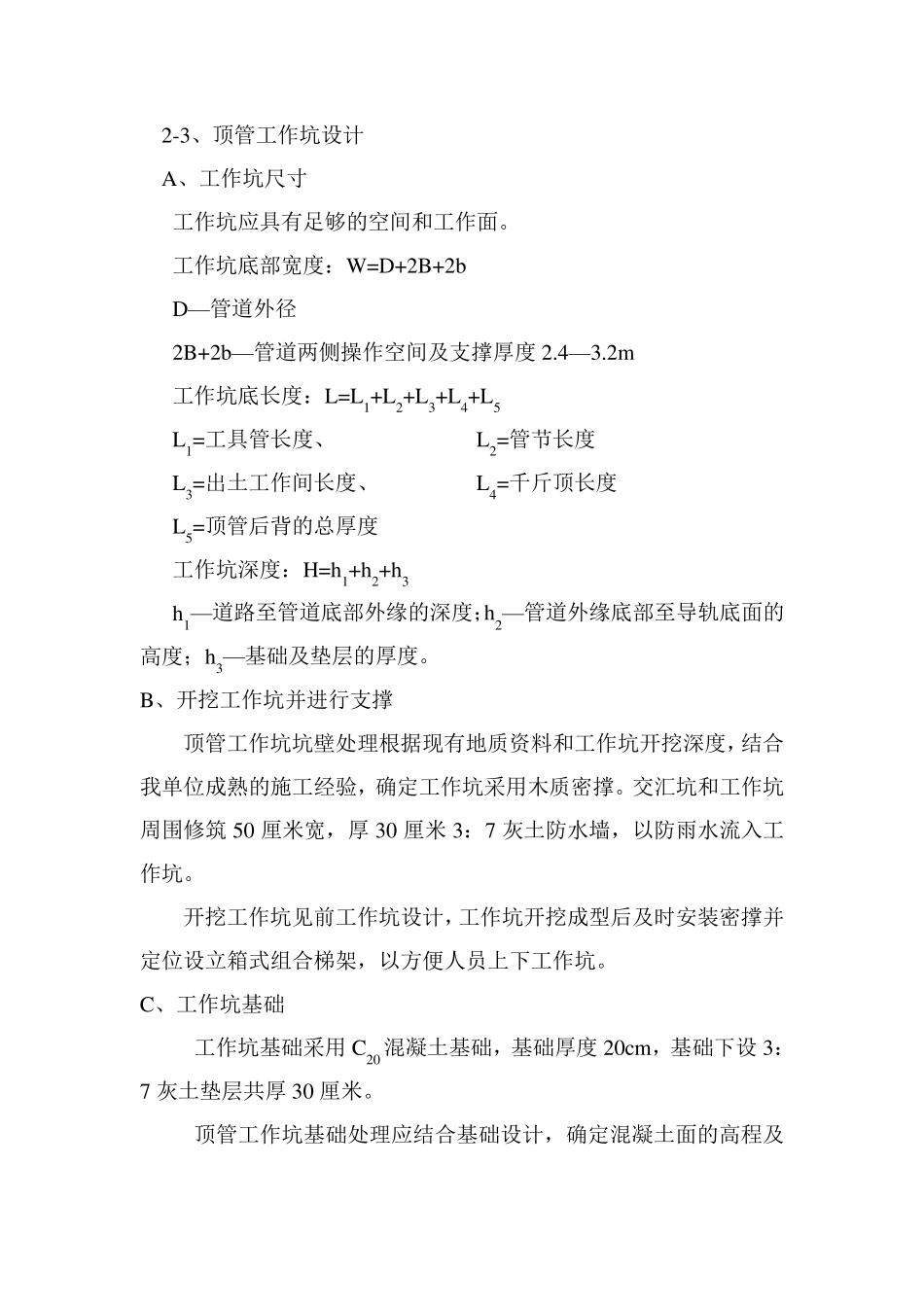

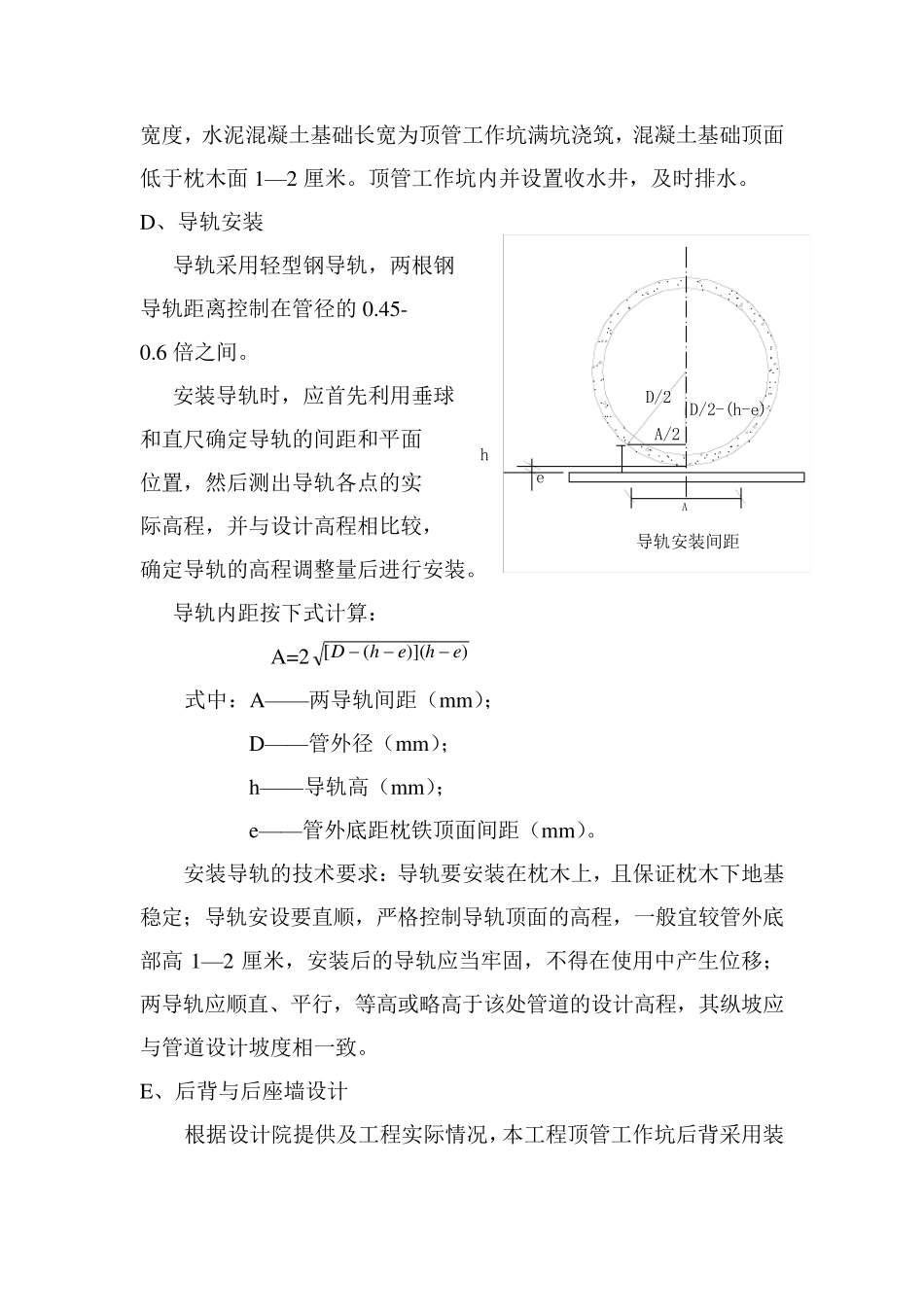

管道顶管施工方法 1、排水管道顶管施工工艺流程图 管道顶管施工工艺流程图见附图五。 2、工作坑的设计与布置 本工程顶进采用人工掘进顶进方法。 2-1、顶管段长度确定及顶管工作坑位置选定 本管道工程确定最大顶管段长度为 91.894 米，顶管工作坑位置为检查井位置，两个工作坑之间设一个交汇坑。 2-2、顶力计算： 顶力计算是顶管施工设计中的关键内容，顶管的顶力要大于工具管的迎面阻力、管道周围土压力对管道产生的阻力以及管道自重与周围土层产生阻力之和。即： P≥f r D1〔2H+(2H+ D1)tg2(450-ψ/2)+ω/r D1〕L+PF 式中 P——计算的总顶力（KN） f——顶进时，管道表面与其周围土层之间的摩擦系数，其值选用为：粘土、亚粘土 0.2-0.3； r——管道所处土层的重力密度（KN/M3）； D1——管道外径（米）； H——管道顶部以上覆盖土层的厚度（米）； Ψ——管道所处土层的内摩擦角（度）； ω——管道单位长度的自重（KN/M）； L——管道的计算顶进长度（米）； PF——顶进时，工具管的迎面阻力。（KN）允许超挖其阻力为零。 2-3、顶管工作坑设计 A、工作坑尺寸 工作坑应具有足够的空间和工作面。 工作坑底部宽度：W=D+2B+2b D—管道外径 2B+2b—管道两侧操作空间及支撑厚度 2.4—3.2m 工作坑底长度：L=L1+L2+L3+L4+L5 L1=工具管长度、 L2=管节长度 L3=出土工作间长度、 L4=千斤顶长度 L5=顶管后背的总厚度 工作坑深度：H=h1+h2+h3 h1—道路至管道底部外缘的深度；h2—管道外缘底部至导轨底面的高度；h3—基础及垫层的厚度。 B、开挖工作坑并进行支撑 顶管工作坑坑壁处理根据现有地质资料和工作坑开挖深度，结合我单位成熟的施工经验，确定工作坑采用木质密撑。交汇坑和工作坑周围修筑 50 厘米宽，厚 30 厘米 3：7 灰土防水墙，以防雨水流入工作坑。 开挖工作坑见前工作坑设计，工作坑开挖成型后及时安装密撑并定位设立箱式组合梯架，以方便人员上下工作坑。 C、工作坑基础 工作坑基础采用 C20 混凝土基础，基础厚度 20cm ，基础下设 3：7 灰土垫层共厚 30 厘米。 顶管工作坑基础处理应结合基础设计，确定混凝土面的高程及宽度，水泥混凝土基础长宽为顶管工作坑满坑浇筑，混凝土基础顶面低于枕木面1—2 厘米。顶管工作坑内并设置收水井，及时排水。 D、导轨安装 导轨采用轻型钢导轨，两根钢 导轨距离控制在管径的 0.45- 0.6 倍之间。 安装导轨时，应首先利用垂球 和直尺确定...
