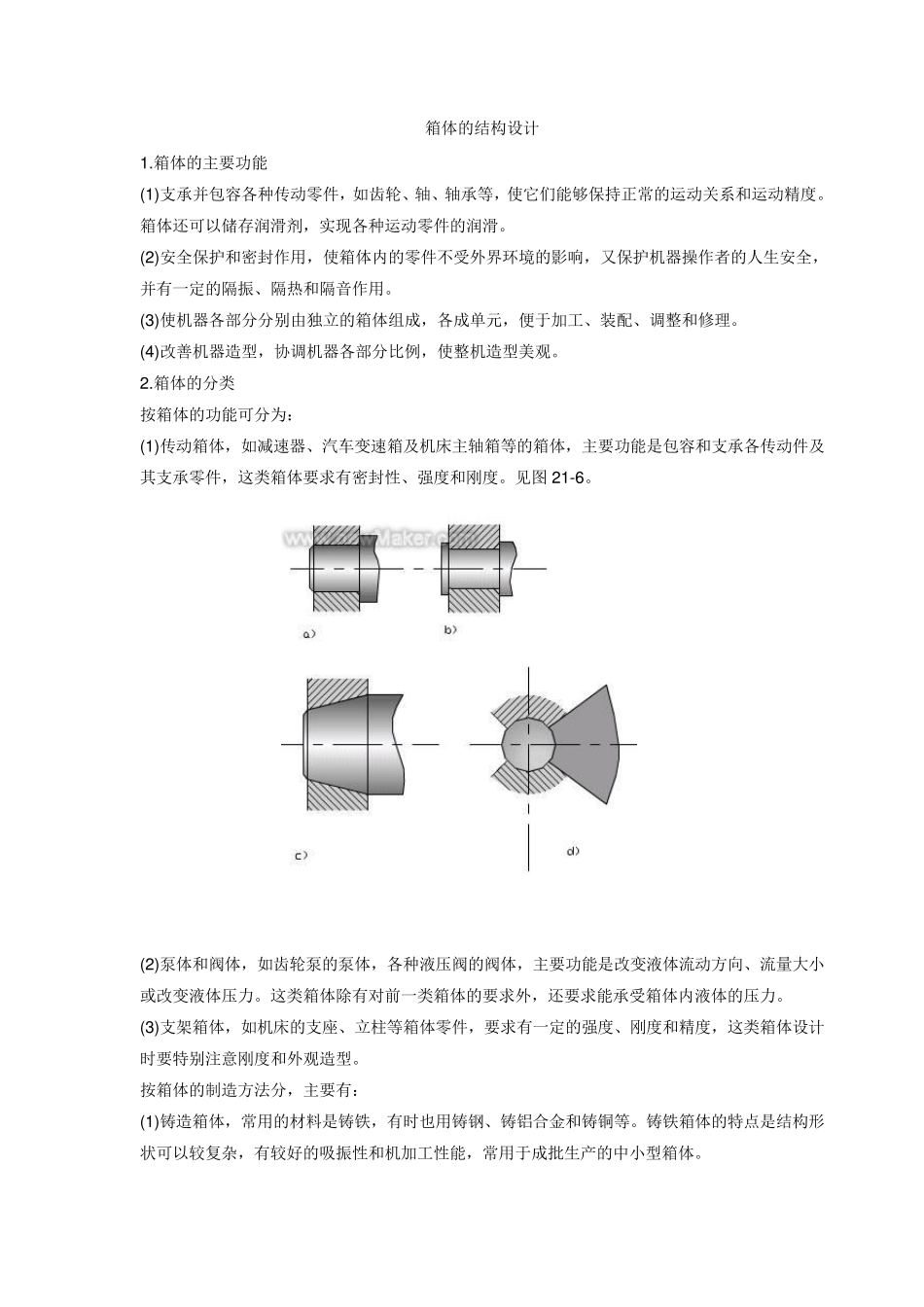

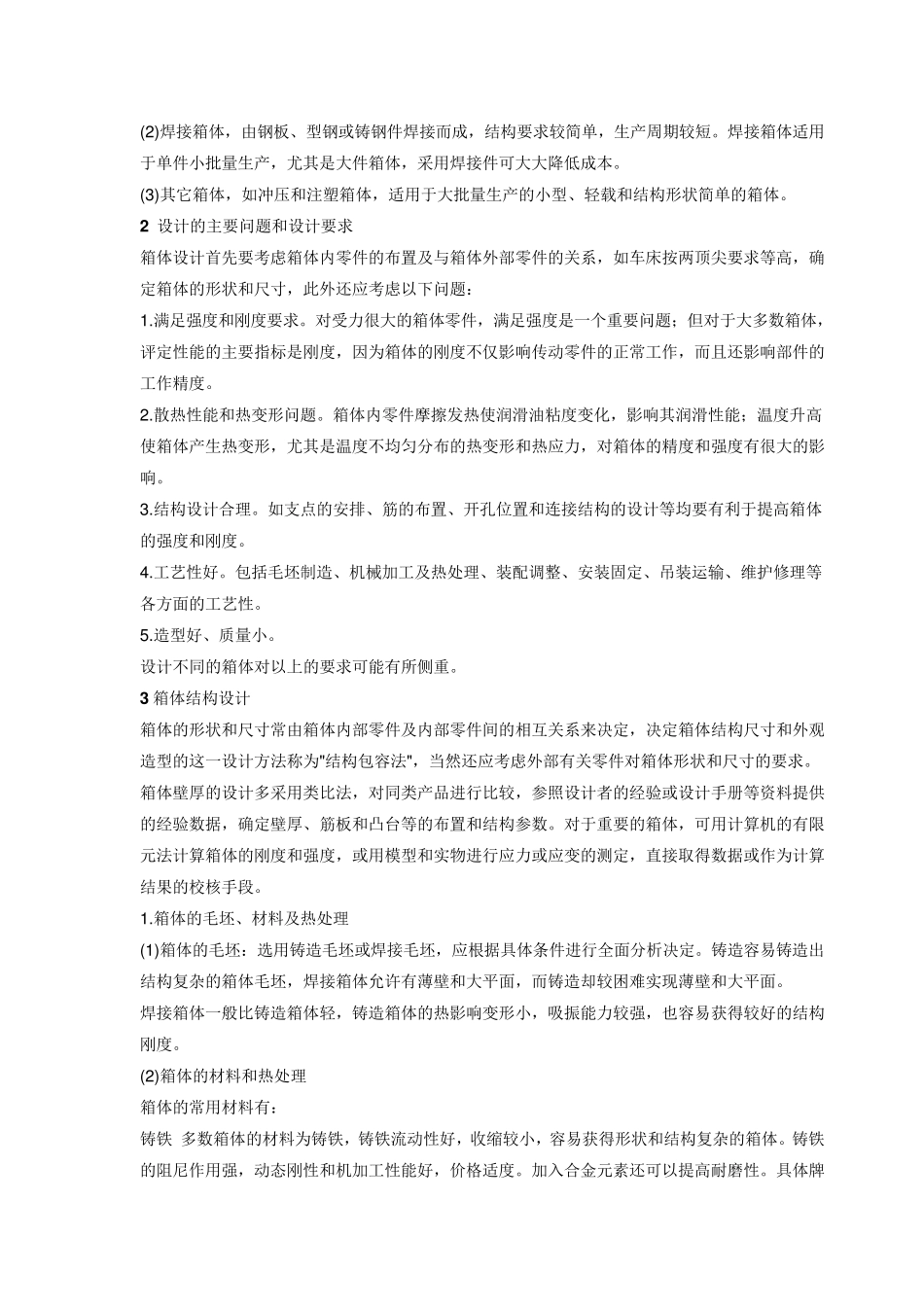

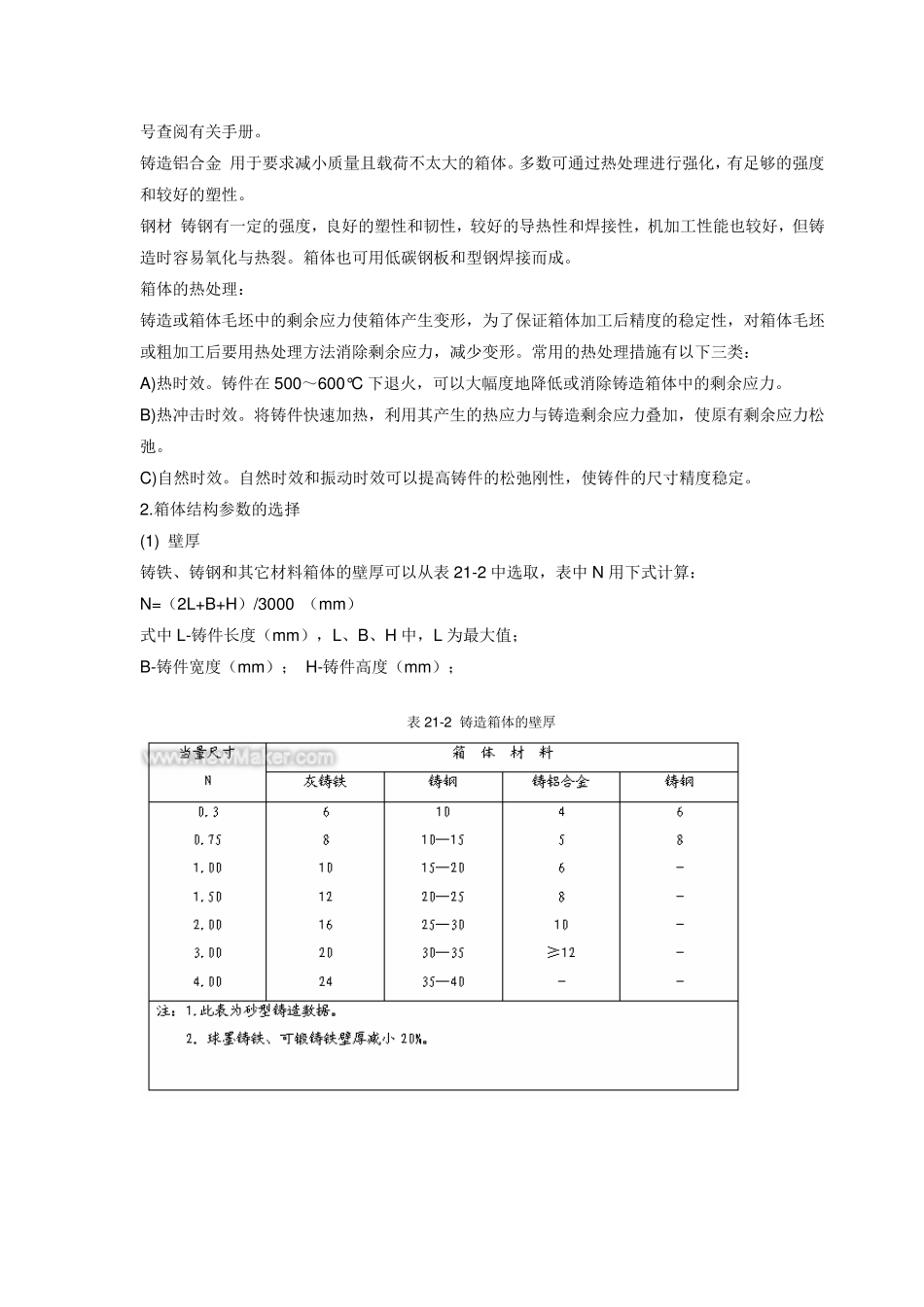

箱体的结构设计 1 .箱体的主要功能 (1 )支承并包容各种传动零件，如齿轮、轴、轴承等，使它们能够保持正常的运动关系和运动精度。箱体还可以储存润滑剂，实现各种运动零件的润滑。 (2 )安全保护和密封作用，使箱体内的零件不受外界环境的影响，又保护机器操作者的人生安全，并有一定的隔振、隔热和隔音作用。 (3 )使机器各部分分别由独立的箱体组成，各成单元，便于加工、装配、调整和修理。 (4 )改善机器造型，协调机器各部分比例，使整机造型美观。 2 .箱体的分类 按箱体的功能可分为： (1 )传动箱体，如减速器、汽车变速箱及机床主轴箱等的箱体，主要功能是包容和支承各传动件及其支承零件，这类箱体要求有密封性、强度和刚度。见图 2 1 -6 。 (2 )泵体和阀体，如齿轮泵的泵体，各种液压阀的阀体，主要功能是改变液体流动方向、流量大小或改变液体压力。这类箱体除有对前一类箱体的要求外，还要求能承受箱体内液体的压力。 (3 )支架箱体，如机床的支座、立柱等箱体零件，要求有一定的强度、刚度和精度，这类箱体设计时要特别注意刚度和外观造型。 按箱体的制造方法分，主要有： (1 )铸造箱体，常用的材料是铸铁，有时也用铸钢、铸铝合金和铸铜等。铸铁箱体的特点是结构形状可以较复杂，有较好的吸振性和机加工性能，常用于成批生产的中小型箱体。 (2 )焊接箱体，由钢板、型钢或铸钢件焊接而成，结构要求较简单，生产周期较短。焊接箱体适用于单件小批量生产，尤其是大件箱体，采用焊接件可大大降低成本。 (3 )其它箱体，如冲压和注塑箱体，适用于大批量生产的小型、轻载和结构形状简单的箱体。 2 设计的主要问题和设计要求 箱体设计首先要考虑箱体内零件的布置及与箱体外部零件的关系，如车床按两顶尖要求等高，确定箱体的形状和尺寸，此外还应考虑以下问题： 1 .满足强度和刚度要求。对受力很大的箱体零件，满足强度是一个重要问题；但对于大多数箱体，评定性能的主要指标是刚度，因为箱体的刚度不仅影响传动零件的正常工作，而且还影响部件的工作精度。 2 .散热性能和热变形问题。箱体内零件摩擦发热使润滑油粘度变化，影响其润滑性能；温度升高使箱体产生热变形，尤其是温度不均匀分布的热变形和热应力，对箱体的精度和强度有很大的影响。 3 .结构设计合理。如支点的安排、筋的布置、开孔位置和连接结构的设计等均要有利于提高箱体的强度和刚度。 4 .工艺性好。包括毛坯制造、机械加工及热处理、装...
