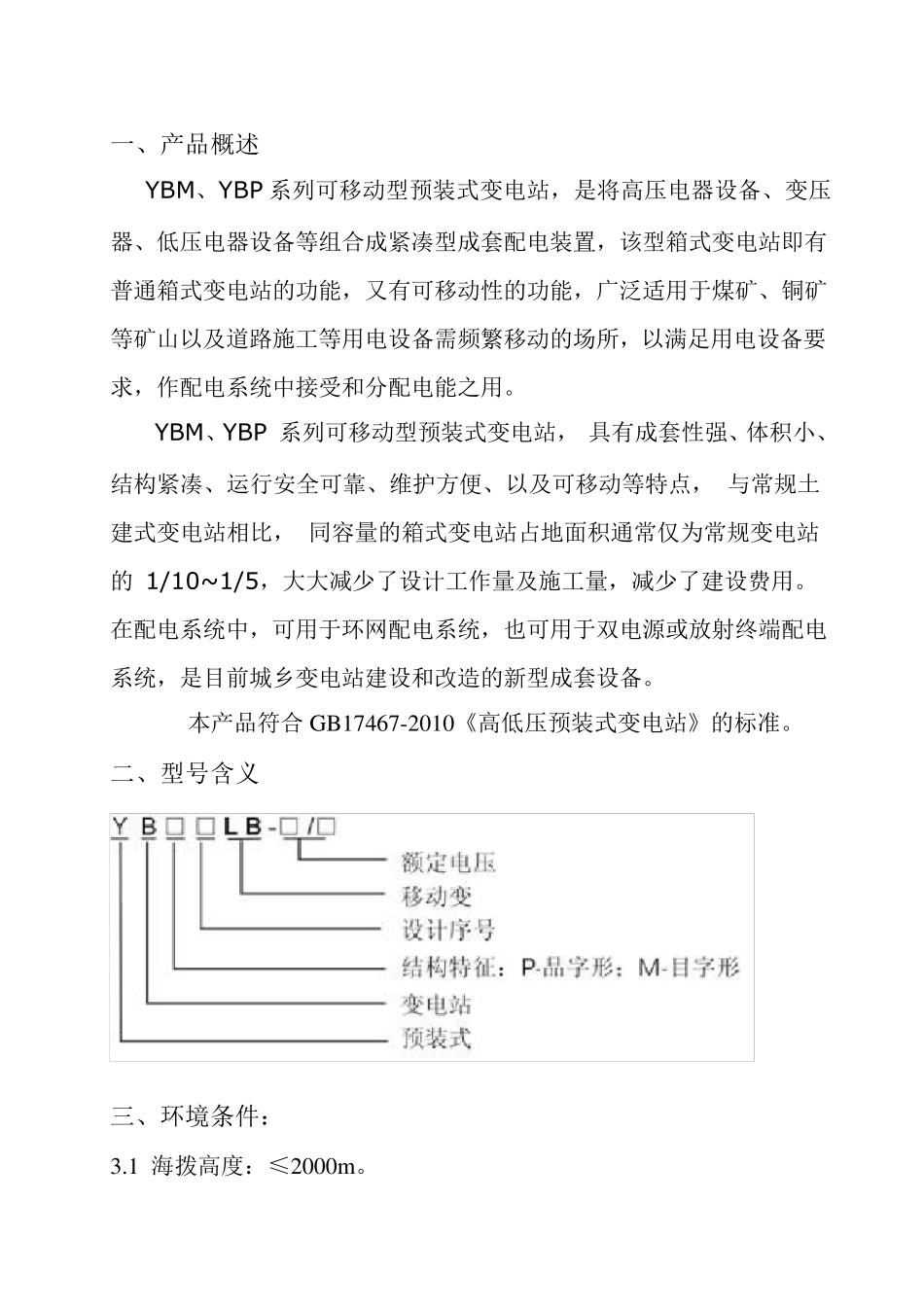

湖北瑞力 YBM、YBP预装式变电站 产品使用手册 湖 北 瑞 力 电 气 有 限 公 司 ＨＵＢＥＩ ＲＵＬＩ ＥＬＥＣＴＲＩＣ Co．，Ltd 一、产品概述 YBM、YBP 系列可移动型预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，该型箱式变电站即有普通箱式变电站的功能，又有可移动性的功能，广泛适用于煤矿、铜矿等矿山以及道路施工等用电设备需频繁移动的场所，以满足用电设备要求，作配电系统中接受和分配电能之用。 YBM、YBP 系列可移动型预装式变电站， 具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点， 与常规土建式变电站相比， 同容量的箱式变电站占地面积通常仅为常规变电站的 1/10~ 1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。 本产品符合 GB17467-2010《高低压预装式变电站》的标准。 二、型号含义 三、环境条件： 3.1 海拨高度：≤2000m。 3.2 环境温度：-30℃～+40℃。 3.3 风速：不超过 35m/s。 3.4 空气相对湿度：不超过 90%（+25℃）。 3.5 地震水平加速度不大于 0.4m/s2，垂直加速度不大于 0.2m/s2。 3.6 使用地点：不应有腐蚀性、易燃、易爆的危险物品。 3.7 安装地点无剧烈震动，垂直斜度不大于 3 度。 四、功能特点 4.1 本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择 S9、S11 以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于 1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。 4.2 高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能。变压器能方便地进出于变压器室大门，且变压器室大门上装有自然通风装置。各室均设有自动照明装 置，另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站...
