箱变产品设计规范VIP免费

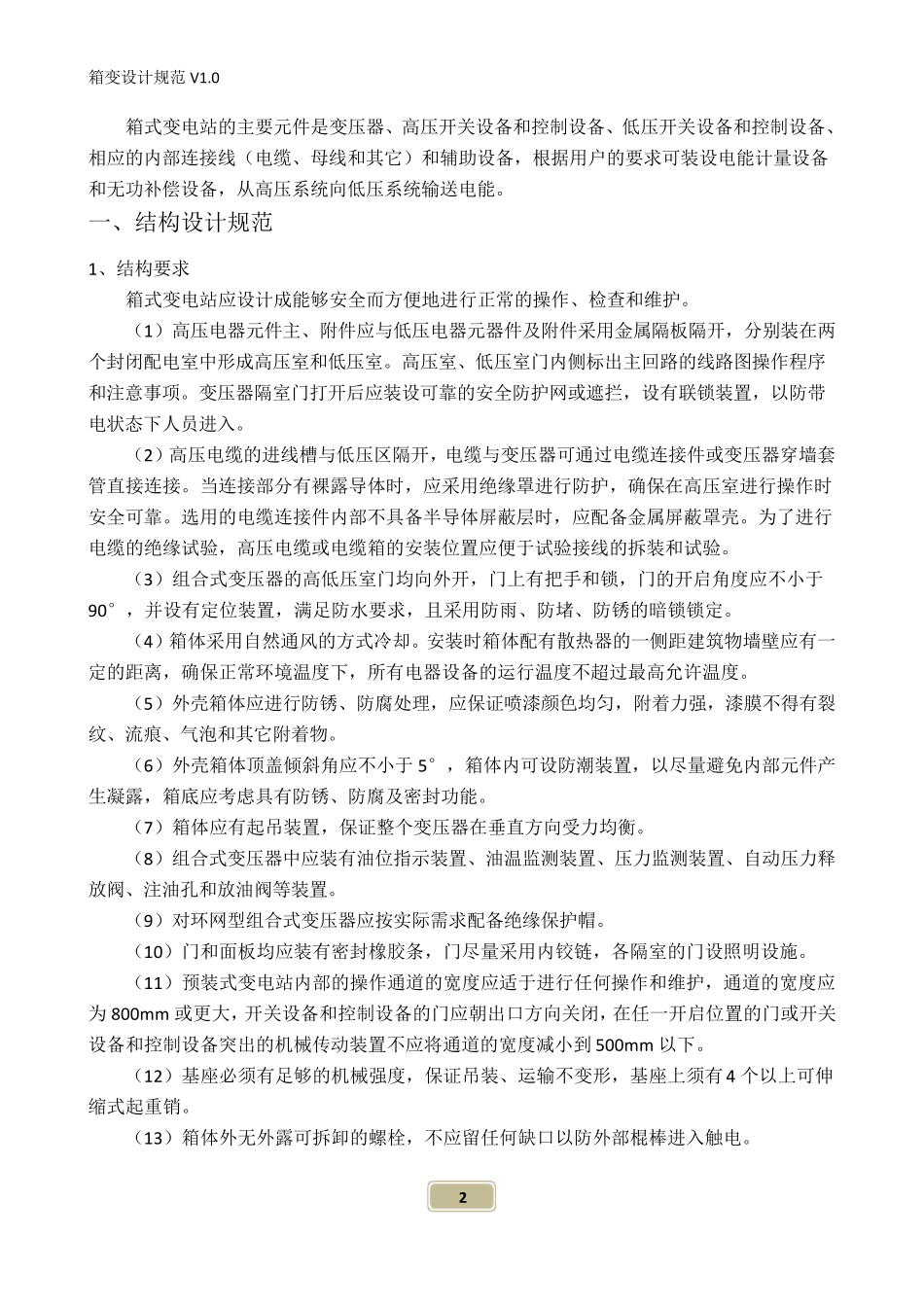

箱变设计规范V1.0 1 箱式变压器产品设计规范 2013 年 3 月 箱变设计规范 V1.0 2 箱式变电站的主要元件是变压器、高压开关设备和控制设备、低压开关设备和控制设备、相应的内部连接线（电缆、母线和其它）和辅助设备，根据用户的要求可装设电能计量设备和无功补偿设备，从高压系统向低压系统输送电能。 一、结构设计规范 1、结构要求 箱式变电站应设计成能够安全而方便地进行正常的操作、检查和维护。 （1）高压电器元件主、附件应与低压电器元器件及附件采用金属隔板隔开，分别装在两个封闭配电室中形成高压室和低压室。高压室、低压室门内侧标出主回路的线路图操作程序和注意事项。变压器隔室门打开后应装设可靠的安全防护网或遮拦，设有联锁装置，以防带电状态下人员进入。 （2）高压电缆的进线槽与低压区隔开，电缆与变压器可通过电缆连接件或变压器穿墙套管直接连接。当连接部分有裸露导体时，应采用绝缘罩进行防护，确保在高压室进行操作时安全可靠。选用的电缆连接件内部不具备半导体屏蔽层时，应配备金属屏蔽罩壳。为了进行电缆的绝缘试验，高压电缆或电缆箱的安装位置应便于试验接线的拆装和试验。 （3）组合式变压器的高低压室门均向外开，门上有把手和锁，门的开启角度应不小于90°，并设有定位装置，满足防水要求，且采用防雨、防堵、防锈的暗锁锁定。 （4）箱体采用自然通风的方式冷却。安装时箱体配有散热器的一侧距建筑物墙壁应有一定的距离，确保正常环境温度下，所有电器设备的运行温度不超过最高允许温度。 （5）外壳箱体应进行防锈、防腐处理，应保证喷漆颜色均匀，附着力强，漆膜不得有裂纹、流痕、气泡和其它附着物。 （6）外壳箱体顶盖倾斜角应不小于5°，箱体内可设防潮装置，以尽量避免内部元件产生凝露，箱底应考虑具有防锈、防腐及密封功能。 （7）箱体应有起吊装置，保证整个变压器在垂直方向受力均衡。 （8）组合式变压器中应装有油位指示装置、油温监测装置、压力监测装置、自动压力释放阀、注油孔和放油阀等装置。 （9）对环网型组合式变压器应按实际需求配备绝缘保护帽。 （10）门和面板均应装有密封橡胶条，门尽量采用内铰链，各隔室的门设照明设施。 （11）预装式变电站内部的操作通道的宽度应适于进行任何操作和维护，通道的宽度应为800m m 或更大，开关设备和控制设备的门应朝出口方向关闭，在任一开启位置的门或开关设备和控制设备突出的机械传动装置不应将通道的宽度减小到 500m ...
