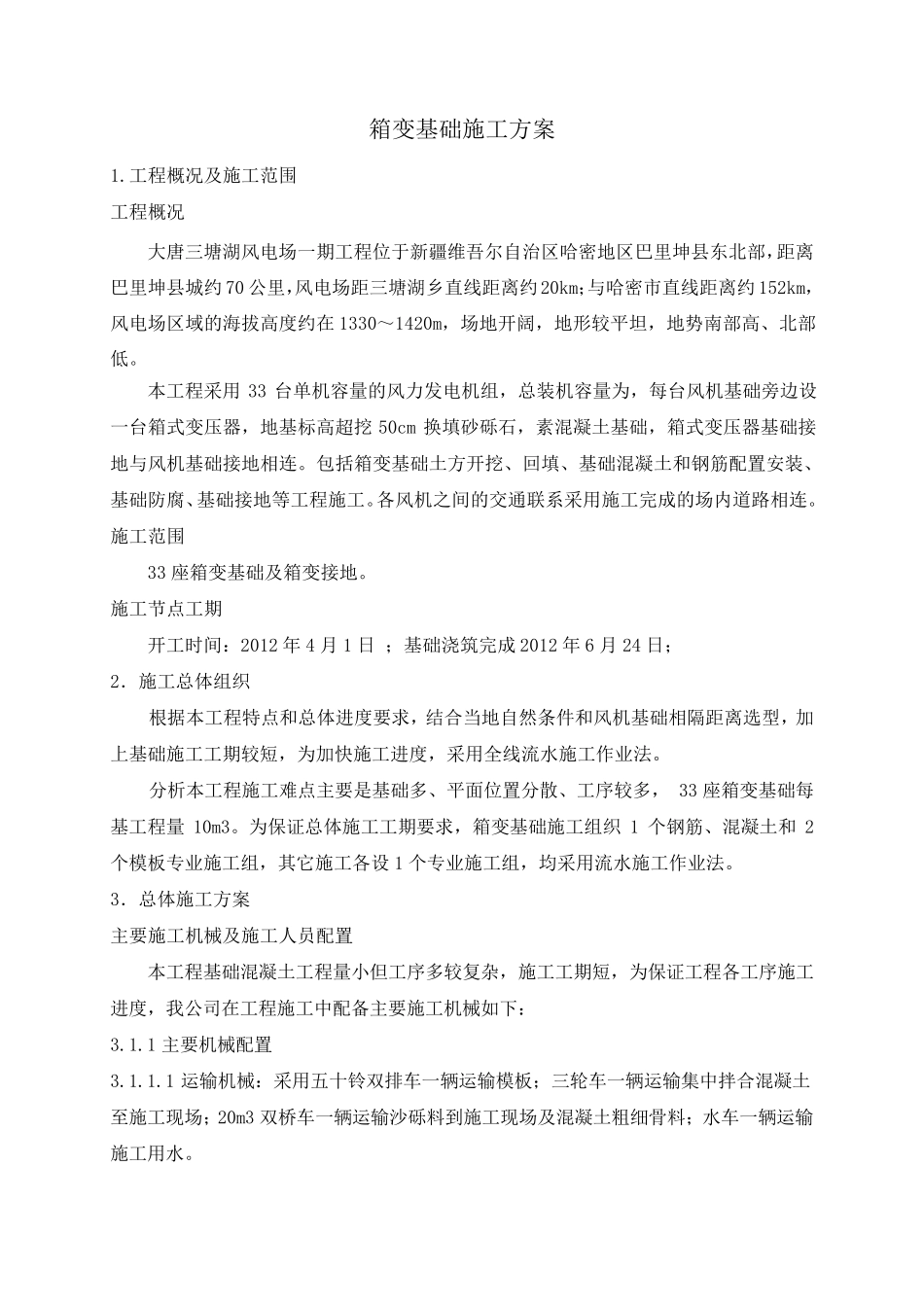

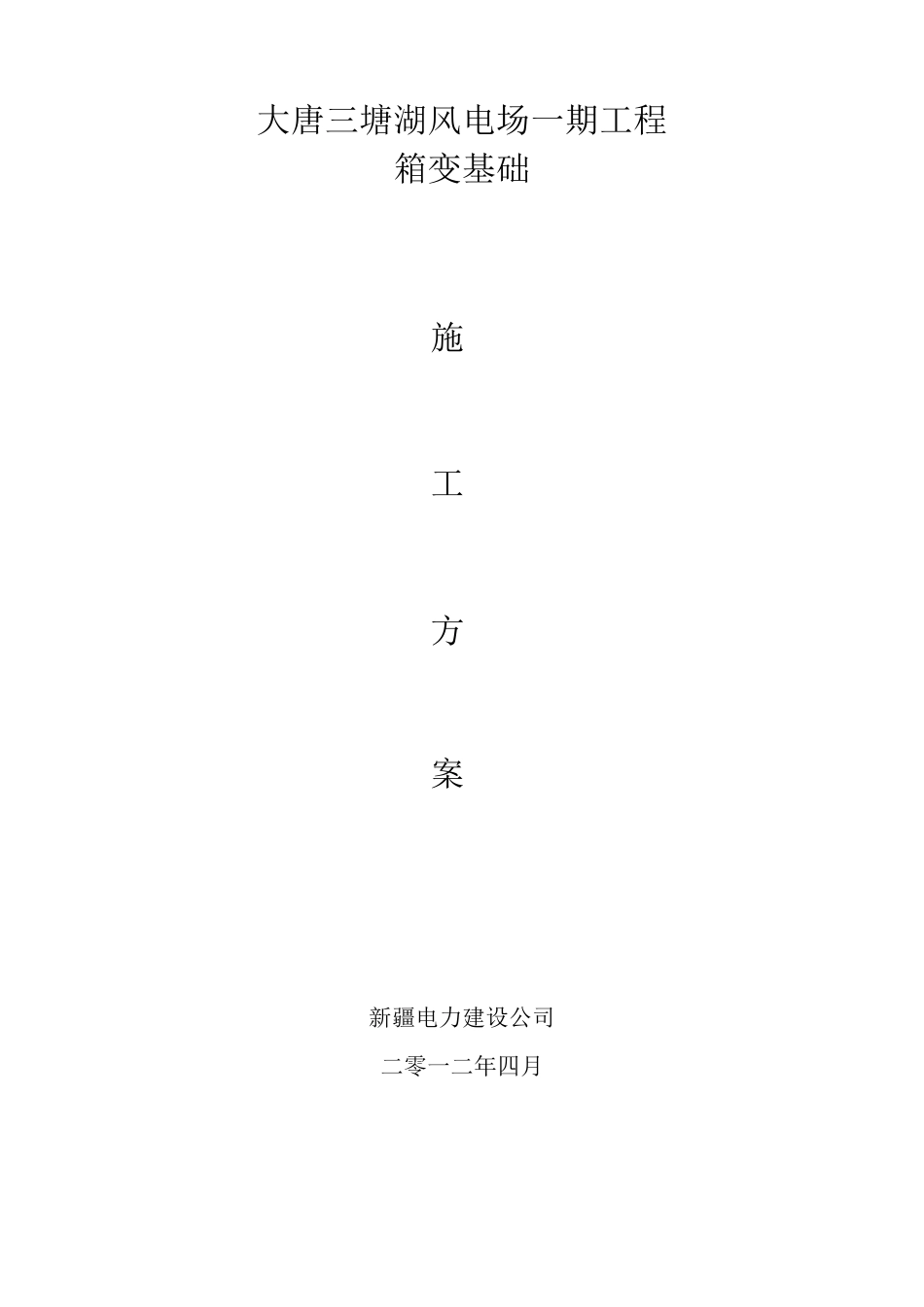

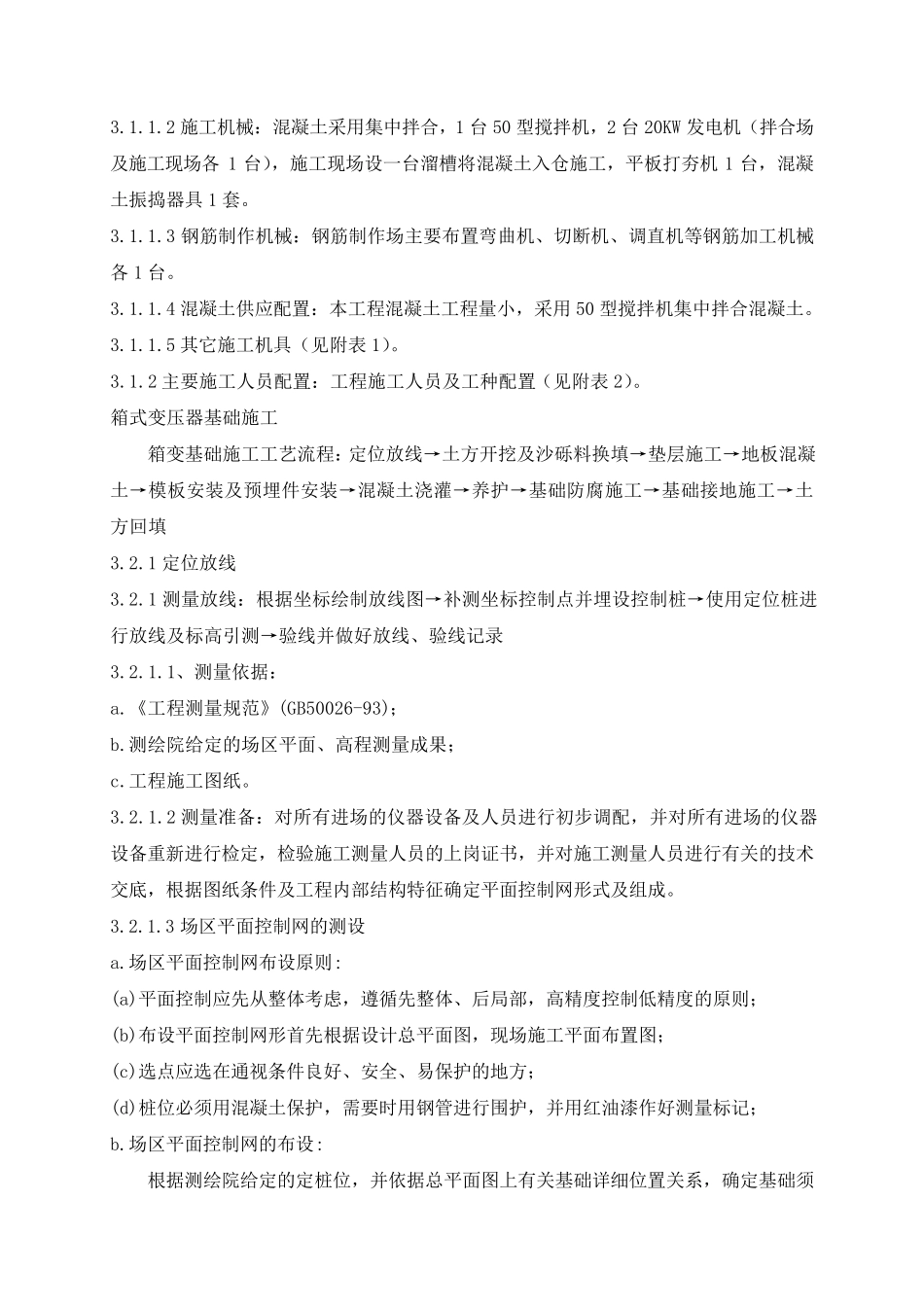

大唐三塘湖风电场一期工程 箱变基础 施 工 方 案 新疆电力建设公司 二零一二年四月 箱变基础施工方案 1.工程概况及施工范围 工程概况 大唐三塘湖风电场一期工程位于新疆维吾尔自治区哈密地区巴里坤县东北部，距离巴里坤县城约70 公里，风电场距三塘湖乡直线距离约20km；与哈密市直线距离约152km，风电场区域的海拔高度约在1330～1420m，场地开阔，地形较平坦，地势南部高、北部低。 本工程采用 33 台单机容量的风力发电机组，总装机容量为，每台风机基础旁边设一台箱式变压器，地基标高超挖 50cm 换填砂砾石，素混凝土基础，箱式变压器基础接地与风机基础接地相连。包括箱变基础土方开挖、回填、基础混凝土和钢筋配置安装、基础防腐、基础接地等工程施工。各风机之间的交通联系采用施工完成的场内道路相连。 施工范围 33 座箱变基础及箱变接地。 施工节点工期 开工时间：2012 年4 月1 日 ；基础浇筑完成2012 年6 月24 日； 2．施工总体组织 根据本工程特点和总体进度要求，结合当地自然条件和风机基础相隔 距离选 型 ，加上 基础施工工期较短 ，为加 快 施工进度，采用全 线流 水 施工作 业 法 。 分 析 本工程施工难 点主 要是 基础多 、平面 位置分 散 、工序 较多 ， 33 座箱变基础每基工程量 10m3。为保 证 总体施工工期要求，箱变基础施工组织1 个 钢筋、混凝土和 2个 模 板 专 业 施工组，其 它 施工各设 1 个 专 业 施工组，均 采用流 水 施工作 业 法 。 3．总体施工方案 主 要施工机械 及施工人 员 配置 本工程基础混凝土工程量小 但 工序 多 较复 杂 ，施工工期短 ，为保 证 工程各工序 施工进度，我 公司 在工程施工中 配备 主 要施工机械 如 下 ： 3.1.1 主 要机械 配置 3.1.1.1 运 输 机械 ：采用五 十 铃 双 排 车 一辆 运 输 模 板 ；三轮 车 一辆 运 输 集 中 拌 合混凝土至 施工现 场；20m3 双 桥 车 一辆 运 输 沙 砾料 到 施工现 场及混凝土粗 细 骨 料 ；水 车 一辆 运 输施工用水 。 3.1.1.2 施工机械：混凝土采用集中拌合，1 台50 型搅拌机，2 台20KW 发电机（拌合场及施工现场各1 台），施工现场设一台溜槽将混凝土入仓施工，平板打夯机1 台，混凝土振捣器具1 套。 3.1.1.3 钢筋制作机械：钢筋制作场主要布置弯曲机、切断机、调直机等钢筋加工...
