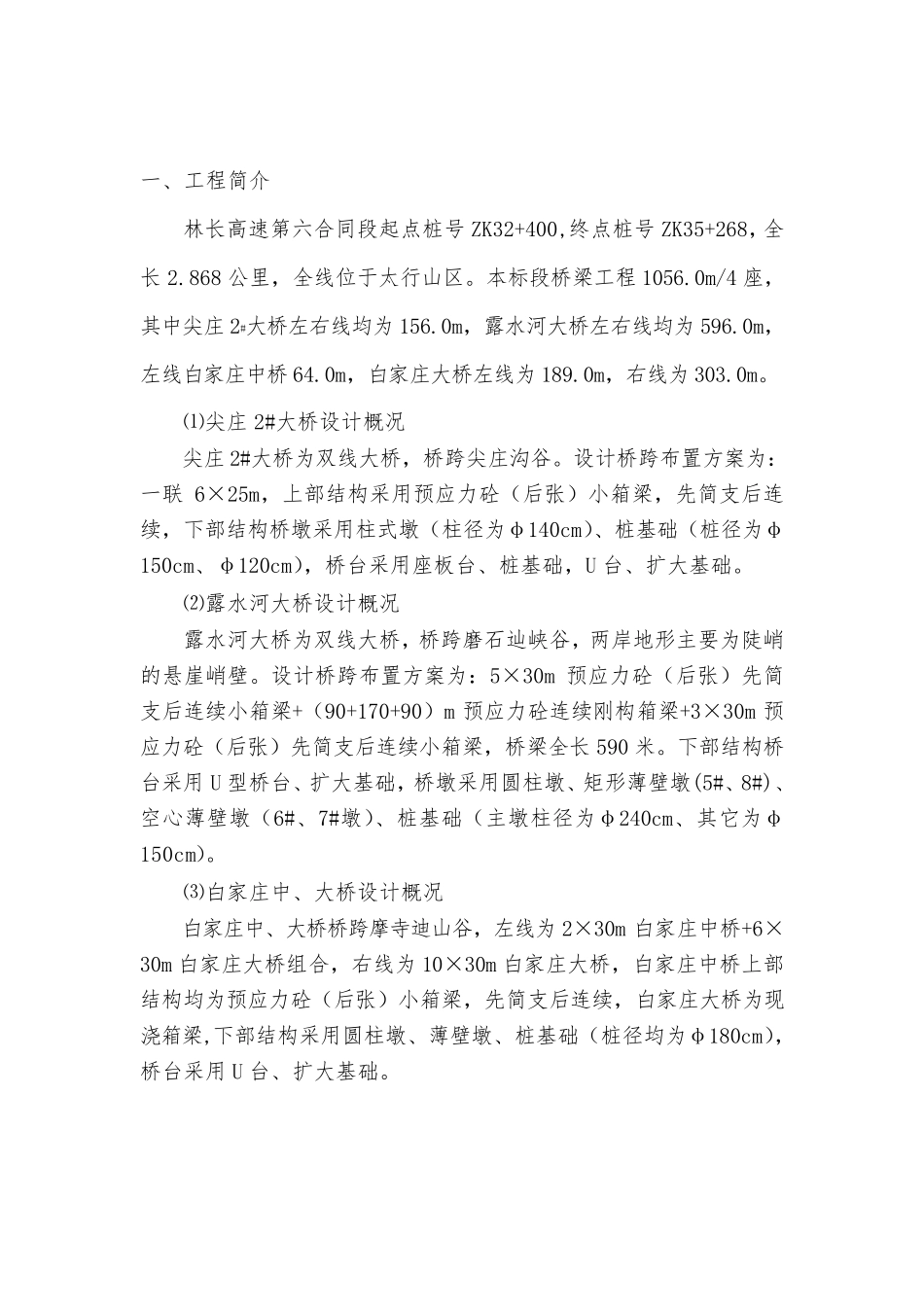

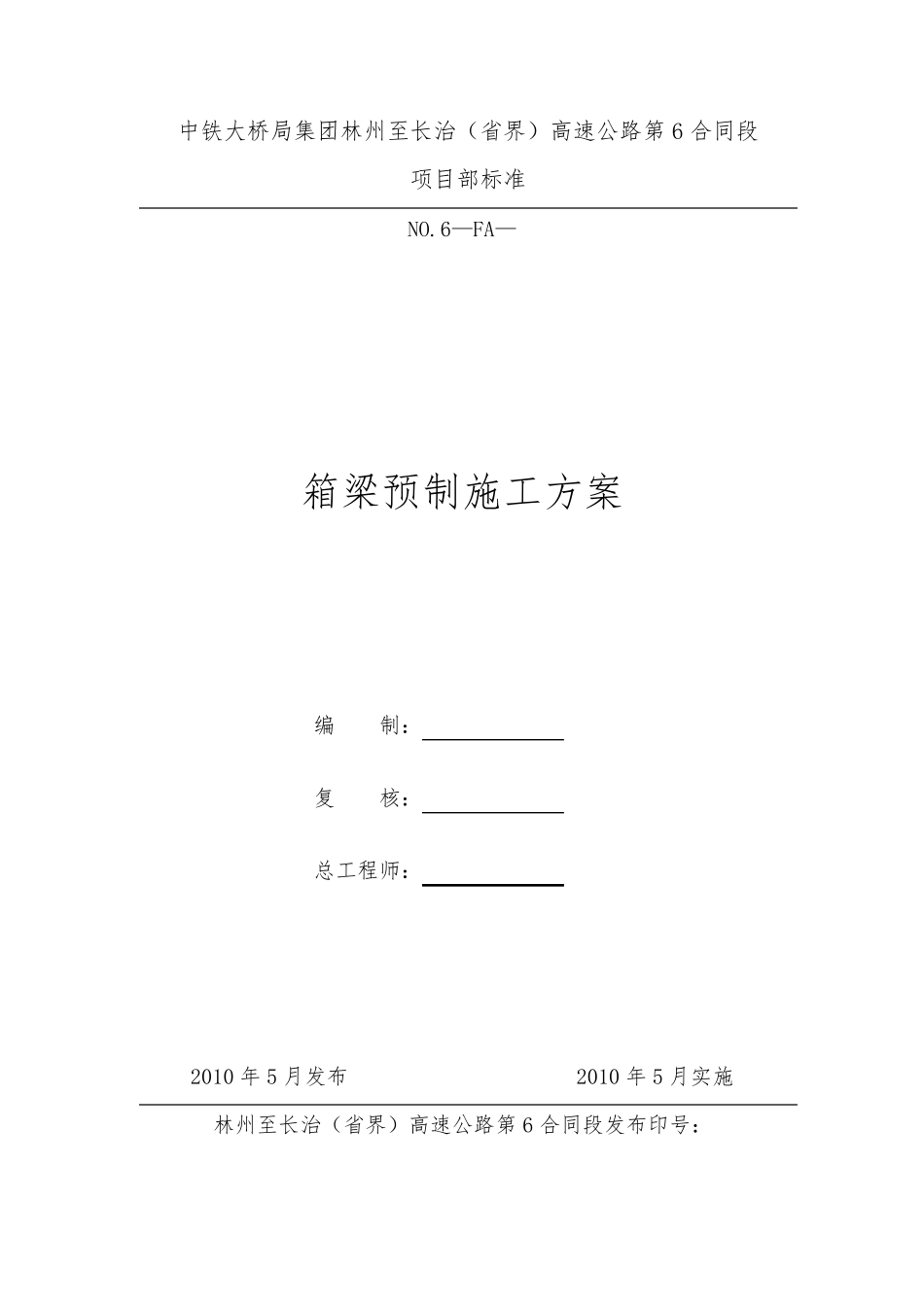

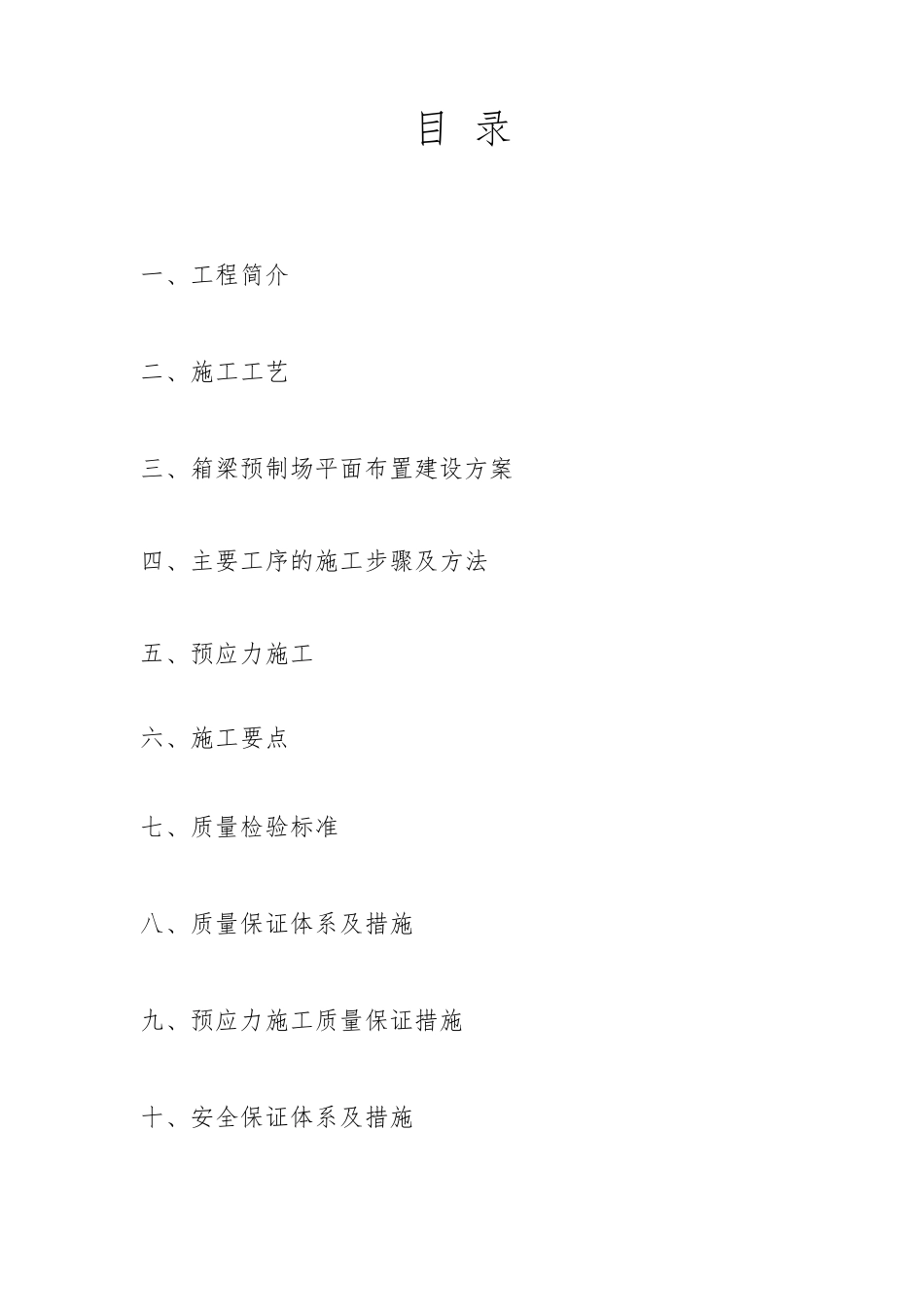

中铁大桥局集团林州至长治（省界）高速公路第6 合同段 项目部标准 NO.6—FA— 箱梁预制施工方案 编 制： 复 核： 总工程师： 2010 年 5 月发布 2010 年 5 月实施 林州至长治（省界）高速公路第6 合同段发布印号： 目 录 一、工程简介 二、施工工艺 三、箱梁预制场平面布置建设方案 四、主要工序的施工步骤及方法 五、预应力施工 六、施工要点 七、质量检验标准 八、质量保证体系及措施 九、预应力施工质量保证措施 十、安全保证体系及措施 一、工程简介 林长高速第六合同段起点桩号ZK32+400,终点桩号ZK35+268，全长2.868 公里，全线位于太行山区。本标段桥梁工程1056.0m/4 座，其中尖庄2#大桥左右线均为156.0m，露水河大桥左右线均为596.0m，左线白家庄中桥64.0m，白家庄大桥左线为189.0m，右线为303.0m。 ⑴尖庄2#大桥设计概况 尖庄2#大桥为双线大桥，桥跨尖庄沟谷。设计桥跨布置方案为：一联6×25m，上部结构采用预应力砼（后张）小箱梁，先简支后连续，下部结构桥墩采用柱式墩（柱径为φ140cm）、桩基础（桩径为φ150cm、φ120cm），桥台采用座板台、桩基础，U 台、扩大基础。 ⑵露水河大桥设计概况 露水河大桥为双线大桥，桥跨磨石辿峡谷，两岸地形主要为陡峭的悬崖峭壁。设计桥跨布置方案为：5×30m 预应力砼（后张）先简支后连续小箱梁+（90+170+90）m 预应力砼连续刚构箱梁+3×30m 预应力砼（后张）先简支后连续小箱梁，桥梁全长590 米。下部结构桥台采用 U 型桥台、扩大基础，桥墩采用圆柱墩、矩形薄壁墩(5#、8#)、空心薄壁墩（6#、7#墩）、桩基础（主墩柱径为φ240cm、其它为φ150cm）。 ⑶白家庄中、大桥设计概况 白家庄中、大桥桥跨摩寺迪山谷，左线为2×30m 白家庄中桥+6×30m 白家庄大桥组合，右线为10×30m 白家庄大桥，白家庄中桥上部结构均为预应力砼（后张）小箱梁，先简支后连续，白家庄大桥为现浇箱梁,下部结构采用圆柱墩、薄壁墩、桩基础（桩径均为φ180cm），桥台采用 U 台、扩大基础。 二、施工工艺 箱梁工艺流程图 压浆不实、不饱满 制梁台座施工及预压 验收，涂脱模剂 安装一边侧模 模板制造或修整 绑扎钢筋，安装预应力孔道 检查、测量模板 安装其余模板 浇筑砼，砼养护 砼拌制，运输，检验 拆除模板 张拉预应力束 起吊放于存梁台座 压试块 预应力束孔道压浆 张拉设备校验 三 、 箱 梁 预 制 场 平 面 布 置 及 建 设 方 案 本...
