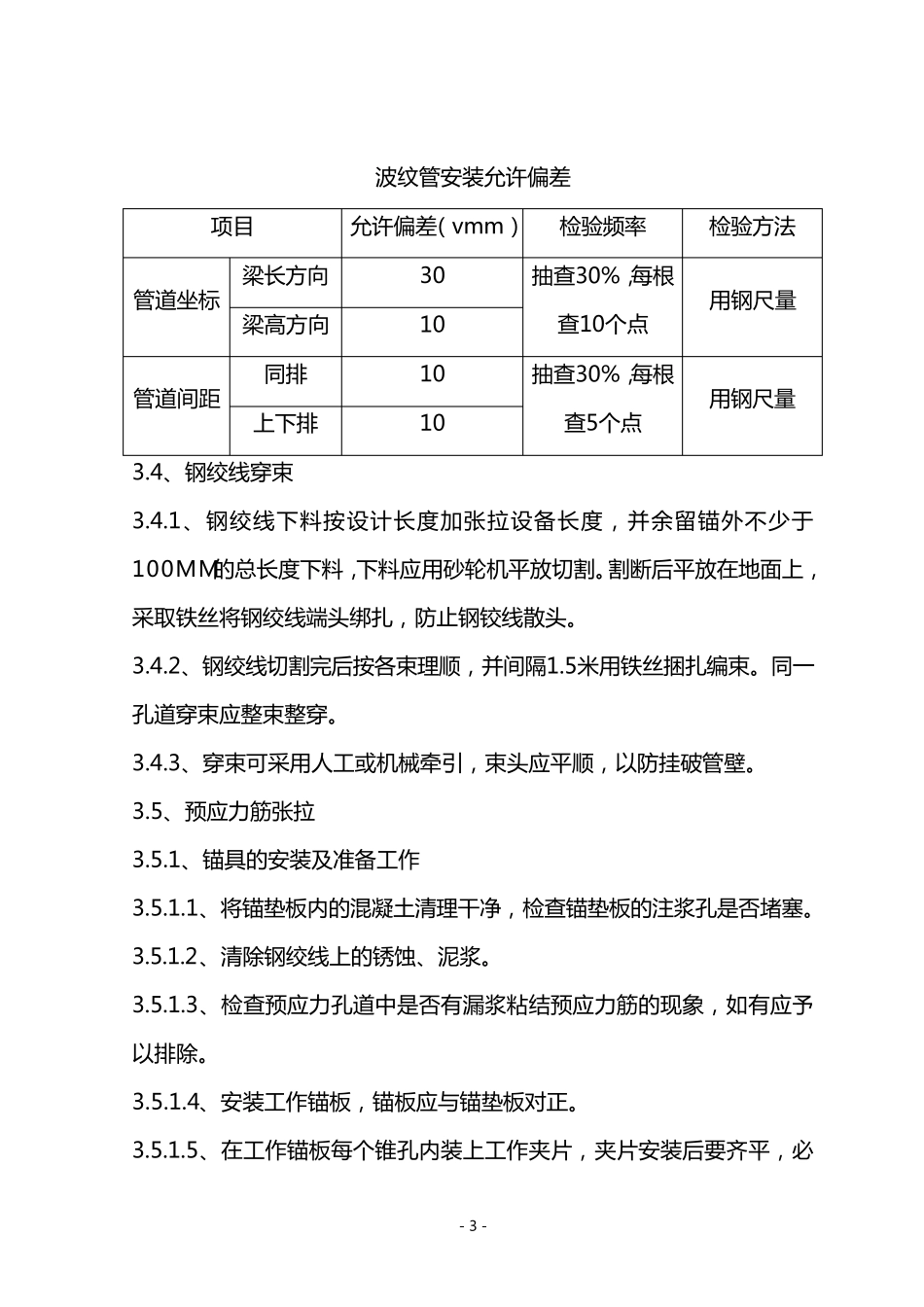

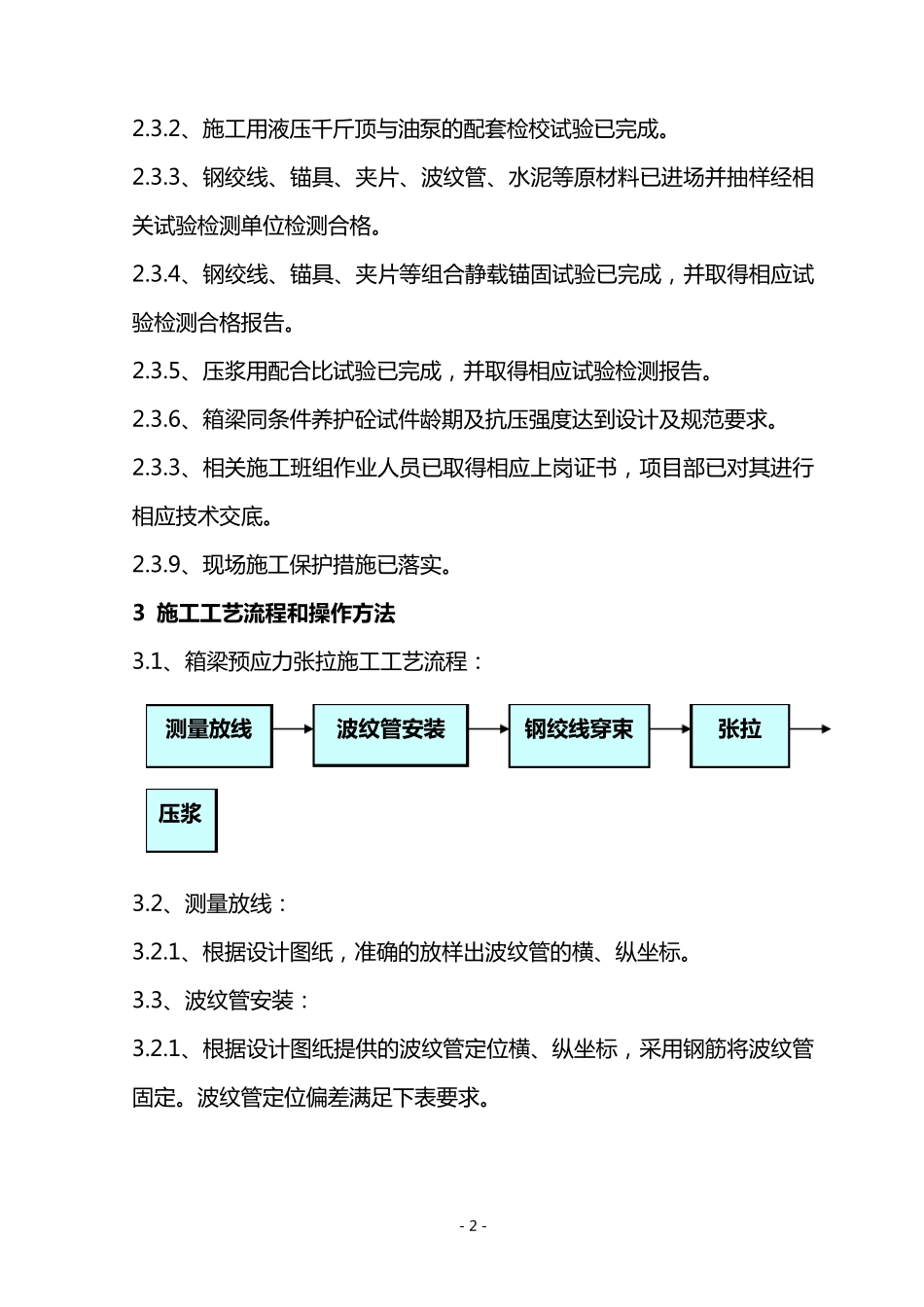

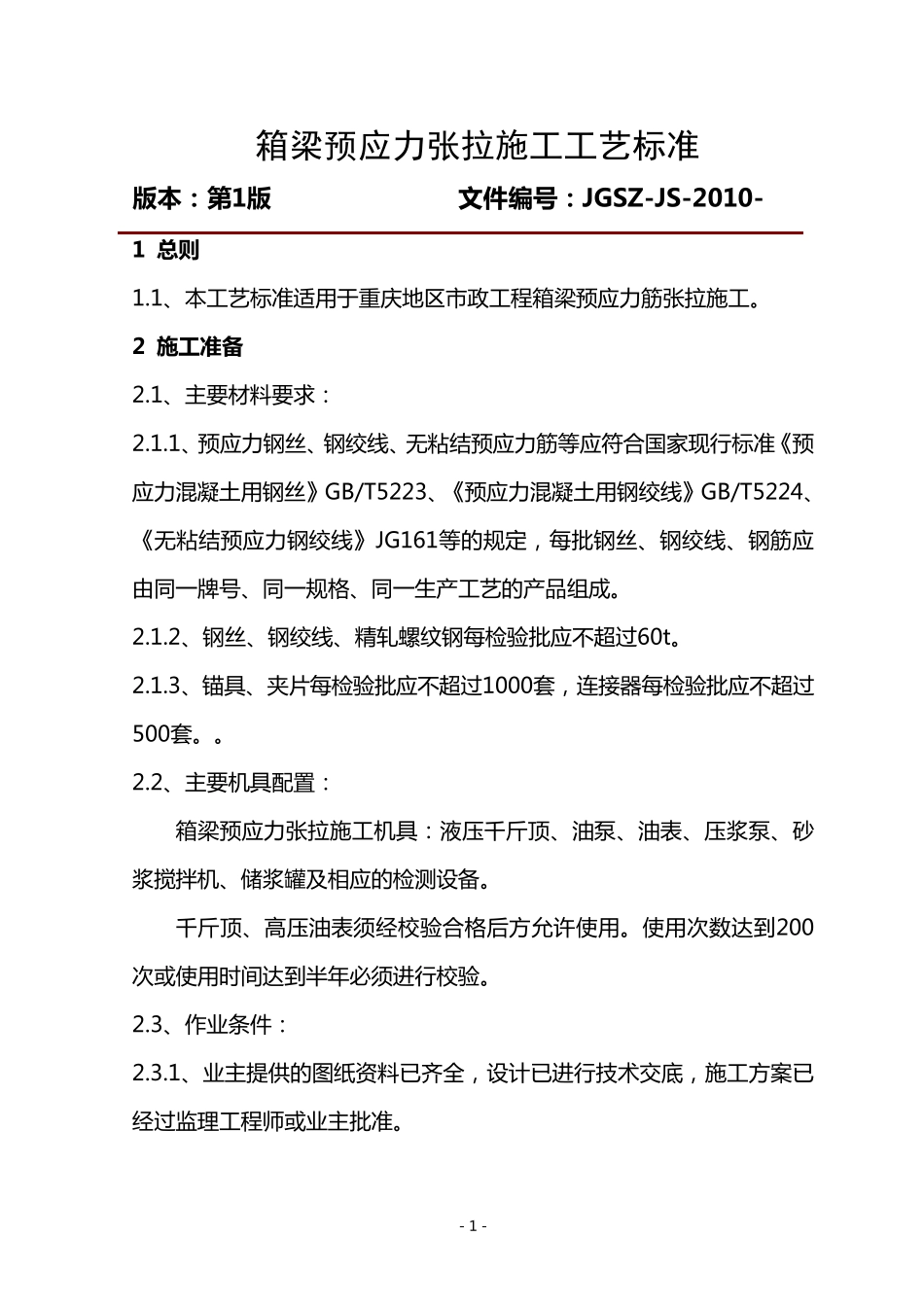

- 1 - 箱梁预应力张拉施工工艺标准 版 本 ： 第 1版 文 件编号： JGSZ-JS-2010- 1 总则 1.1、本工艺标准适用于重庆地区市政工程箱梁预应力筋张拉施工。 2 施工准备 2.1、主要材料要求： 2.1.1、预应力钢丝、钢绞线、无粘结预应力筋等应符合国家现行标准《预应力混凝土用钢丝》GB/T5223、《预应力混凝土用钢绞线》GB/T5224、《无粘结预应力钢绞线》JG161等的规定，每批钢丝、钢绞线、钢筋应由同一牌号、同一规格、同一生产工艺的产品组成。 2.1.2、钢丝、钢绞线、精轧螺纹钢每检验批应不超过60t。 2.1.3、锚具、夹片每检验批应不超过1000套，连接器每检验批应不超过500套。。 2.2、主要机具配置： 箱梁预应力张拉施工机具：液压千斤顶、油泵、油表、压浆泵、砂浆搅拌机、储浆罐及相应的检测设备。 千斤顶、高压油表须经校验合格后方允许使用。使用次数达到200次或使用时间达到半年必须进行校验。 2.3、作业条件： 2.3.1、业主提供的图纸资料已齐全，设计已进行技术交底，施工方案已经过监理工程师或业主批准。 - 2 - 2.3.2、施工用液压千斤顶与油泵的配套检校试验已完成。 2.3.3、钢绞线、锚具、夹片、波纹管、水泥等原材料已进场并抽样经相关试验检测单位检测合格。 2.3.4、钢绞线、锚具、夹片等组合静载锚固试验已完成，并取得相应试验检测合格报告。 2.3.5、压浆用配合比试验已完成，并取得相应试验检测报告。 2.3.6、箱梁同条件养护砼试件龄期及抗压强度达到设计及规范要求。 2.3.3、相关施工班组作业人员已取得相应上岗证书，项目部已对其进行相应技术交底。 2.3.9、现场施工保护措施已落实。 3 施 工 工 艺 流 程 和 操 作方法 3.1、箱梁预应力张拉施工工艺流程： 3.2、测量放线： 3.2.1、根据设计图纸，准确的放样出波纹管的横、纵坐标。 3.3、波纹管安装： 3.2.1、根据设计图纸提供的波纹管定位横、纵坐标，采用钢筋将波纹管固定。波纹管定位偏差满足下表要求。 测量放线 波纹管安装 压浆 钢绞线穿束 张拉 - 3 - 波 纹 管 安 装 允 许 偏 差 项 目 允 许 偏 差 （ vmm） 检 验 频 率 检 验 方 法 管 道 坐 标 梁 长 方 向 30 抽 查 30%，每 根查 10个 点 用 钢 尺 量 梁 高 方 向 10 管 道 间 距 同 排 10 抽 查 30%，每 根查 5个 点 用 钢 尺 量 上 下 排 10 3.4、钢 绞线穿束 3.4.1、钢 绞线下 ...
