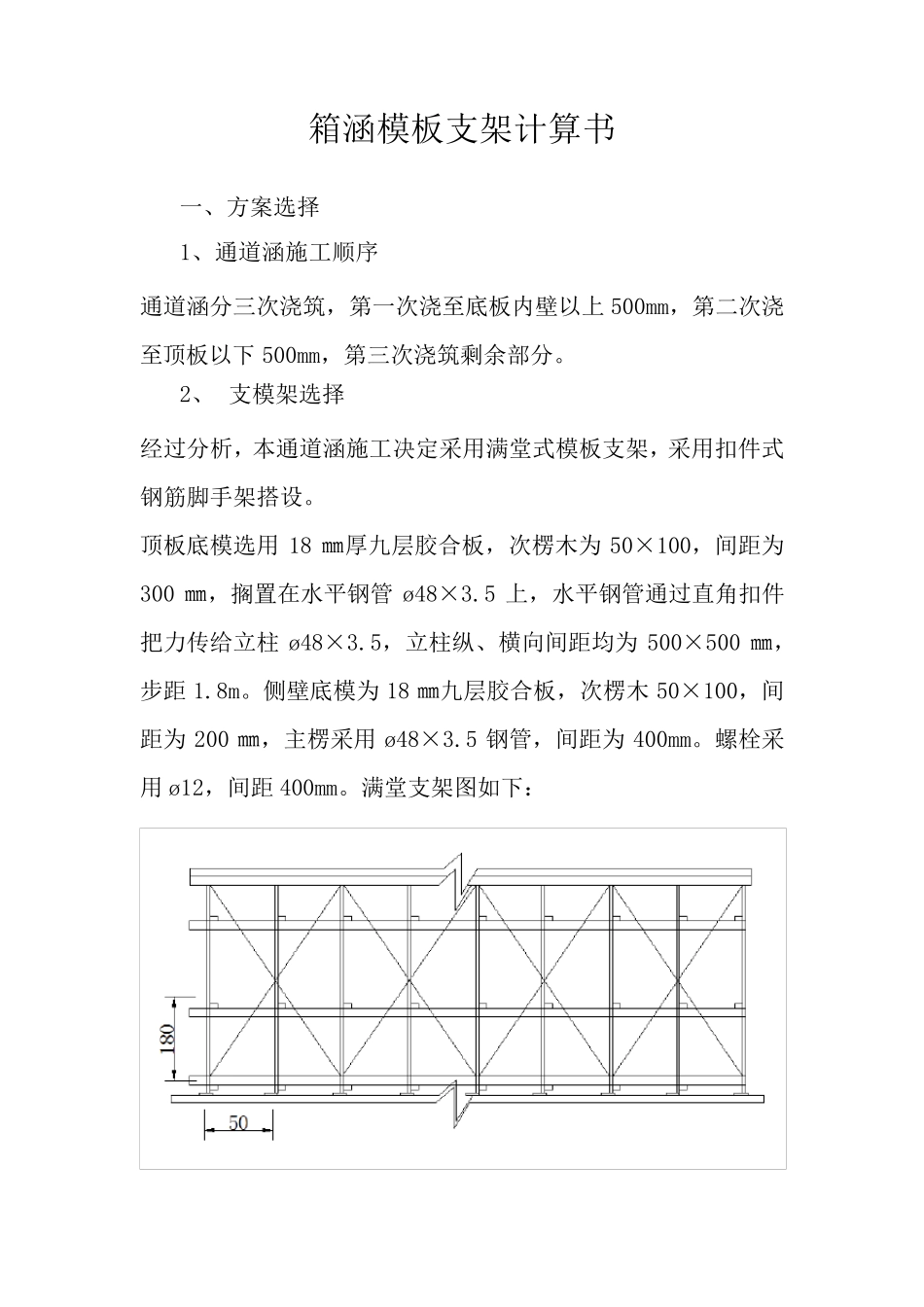

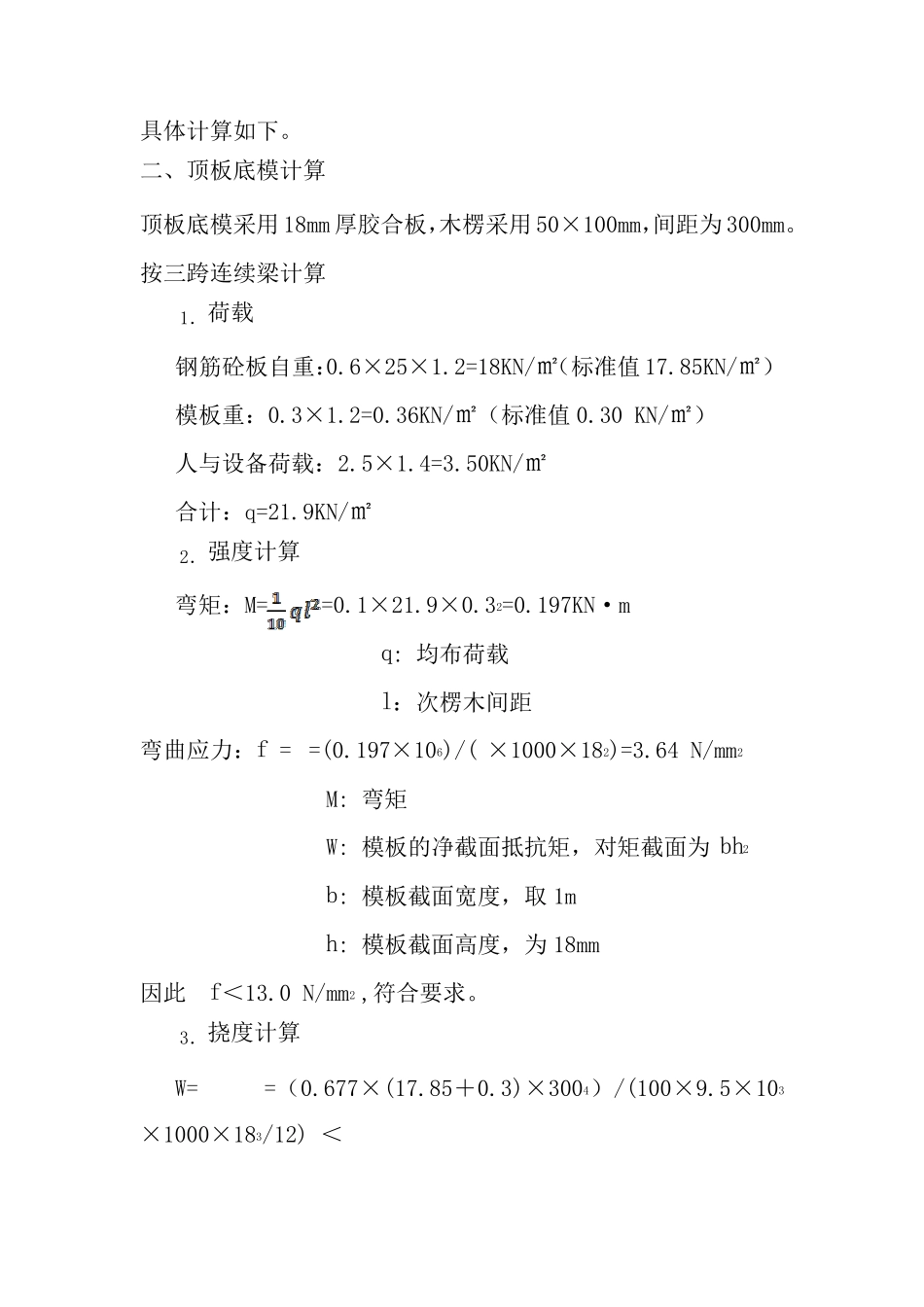

箱涵模板支架计算书 一、方案选择 1、通道涵施工顺序 通道涵分三次浇筑，第一次浇至底板内壁以上500mm，第二次浇至顶板以下500mm，第三次浇筑剩余部分。 2、 支模架选择 经过分析，本通道涵施工决定采用满堂式模板支架，采用扣件式钢筋脚手架搭设。 顶板底模选用18 ㎜厚九层胶合板，次楞木为50×100，间距为300 ㎜，搁置在水平钢管ø48×3.5 上，水平钢管通过直 角 扣件把 力 传 给 立 柱ø48×3.5，立 柱 纵 、横 向 间距均 为500×500 ㎜，步 距1.8m。侧 壁底模为18 ㎜九层胶合板，次楞木50×100，间距为200 ㎜，主 楞采用ø48×3.5 钢管，间距为400mm。螺 栓 采用ø12，间距400mm。满堂支架图 如 下： 具体计算如下。 二、顶板底模计算 顶板底模采用18mm 厚胶合板，木楞采用50×100mm，间距为300mm。 按三跨连续梁计算 1．荷载 钢筋砼板自重：0.6×25×1.2=18KN/㎡（标准值17.85KN/㎡） 模板重：0.3×1.2=0.36KN/㎡（标准值0.30 KN/㎡） 人与设备荷载：2.5×1.4=3.50KN/㎡ 合计：q=21.9KN/㎡ 2．强度计算 弯矩：M==0.1×21.9×0.32=0.197KN·m q: 均布荷载 l：次楞木间距 弯曲应力：f = =(0.197×106)/( ×1000×182)=3.64 N/mm2 M: 弯矩 W: 模板的净截面抵抗矩，对矩截面为bh2 b: 模板截面宽度，取 1m h: 模板截面高度，为18mm 因此 f＜13.0 N/mm2 ,符合要求。 3．挠度计算 W==（0.677×(17.85＋0.3)×3004）/(100×9.5×103×1000×183/12) ＜ =0.216 ㎜＜300/400=0.75 ㎜,符合要求. q：均布荷载标准值 E: 模板弹性模量，取9.5×103 I:模板的截面惯性矩，取 三、顶板下楞计算 楞木采用50×100mm，间距为300，支承楞木、立柱采用ø48×3.5钢管，立柱间距为500mm。 楞木线荷载：q=21.9 × 0.3=6.57KN/ ㎡（标准值18.15 ×0.3=5.45N/mm2） （1）、强度计算 弯矩：M==0.1×6.57×0.52=0.164KN·m : 楞木截面宽度 弯曲应力：f = =(0.164×106)/( ×50×1002)=1.968N/mm2 因此 f＜13.0 N/mm2，符合要求。 （2）、挠度计算 W==（0.677×(17.85＋0.3)×5004）/(100×9.5×103×1000×183/12) ＜ =0.194 ㎜＜500/400=1.25 ㎜,符合要求. 四、支承顶板楞木水平钢管计算 顶板支承钢管线荷载：q=25.28×0.5=12.64KN/㎡（标准值18.15×0.5=9.1N/mm2） （1）强度计算 弯矩：M=0.107×12.64×0.52=0.338KN.m 弯曲应力：f=0.338×106/（5.08×103...
