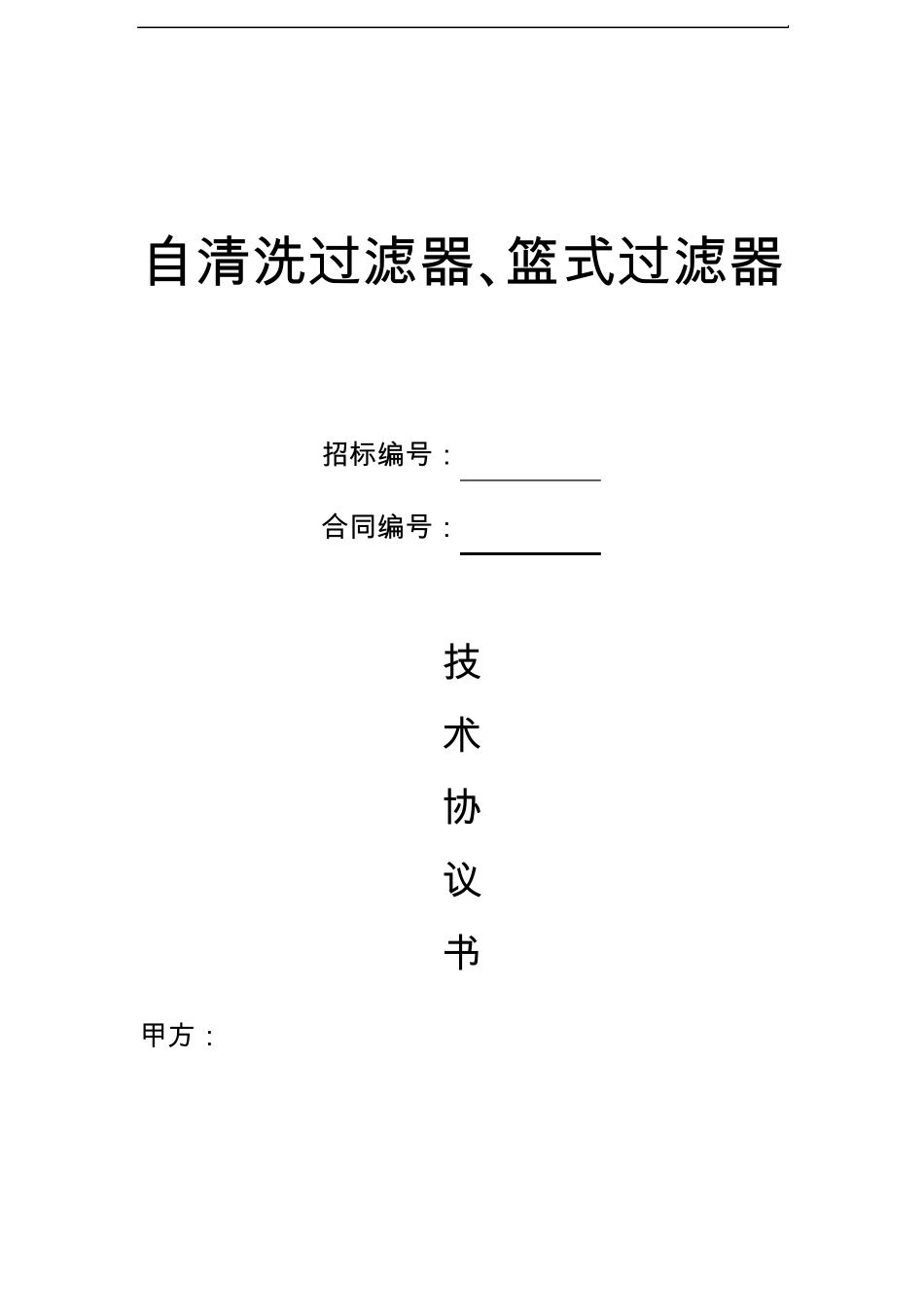

自 清 洗 过 滤 器 、篮式过 滤 器 招标编号： 合同编号： 技 术 协 议 书 甲方： Ⅰ 乙方： 第 3 页 共 3 页 目 次 1 供货范围及技术参数 .................................................... 2 2 规范性引用文件 ........................................................ 3 3 术语和定义 ............................................................ 1 4 技术要求 .............................................................. 4 5 可操作性试验 .......................................................... 6 第 4 页 共 4 页 一、供货范围及技术参数 二、规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GB 700-88 碳素结构钢 GB/T 1184-1996 形状和位置公差 未注公差值 GB 1220-92 不锈钢棒 GB 1497-85 低压电器基本标准 GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差 GB 2681-81 电工成套装置中的导线颜色 GB 2682-1981 电工成套装置中的指示灯和按钮的颜色 一、全自动自清洗过滤器 序号 设备名称 规格 数量 备注 1 自清洗过滤器 CNAF-ST02 -1.6 台 进出水口：DN300 压力：1.6 Mpa 过滤精度：200 微米 流量:500m3/h 2 本体（钢防腐） Φ 450-1400 套 3 滤网（SUS304) Φ 300-600 套 4 清洗组件（SUS304) CNAF-ST-QXZJ 套 5 电力马达 RV 型 0.55KW 台 6 压力控制器 UE24-013 套 7 电控箱 PLC 台 含就地控制箱至马达电源线 8 电动控制阀 DN40 台 9 壳体颜色 红色 二、篮式过滤器 序号 设备名称 规格 数量 备注 1 篮式过滤器 LSGL-300-1.0 台 进出水口：DN300 压力：1.0 Mpa 过滤精度：200 微米 流量:500m3/h 2 本体（钢防腐） Φ 450-1400 套 3 滤网（SUS304) Φ 300-500 套 4 壳体颜色 绿色 第 5 页 共 5 页 GB 4720-84 电控设备 第一部分 低压电器电控设备 GB/T 4942.2-93 低压电器外壳防护等级 GB5330-1985 工业用金属丝编制方孔筛网 GB 8898-1997 电网...
