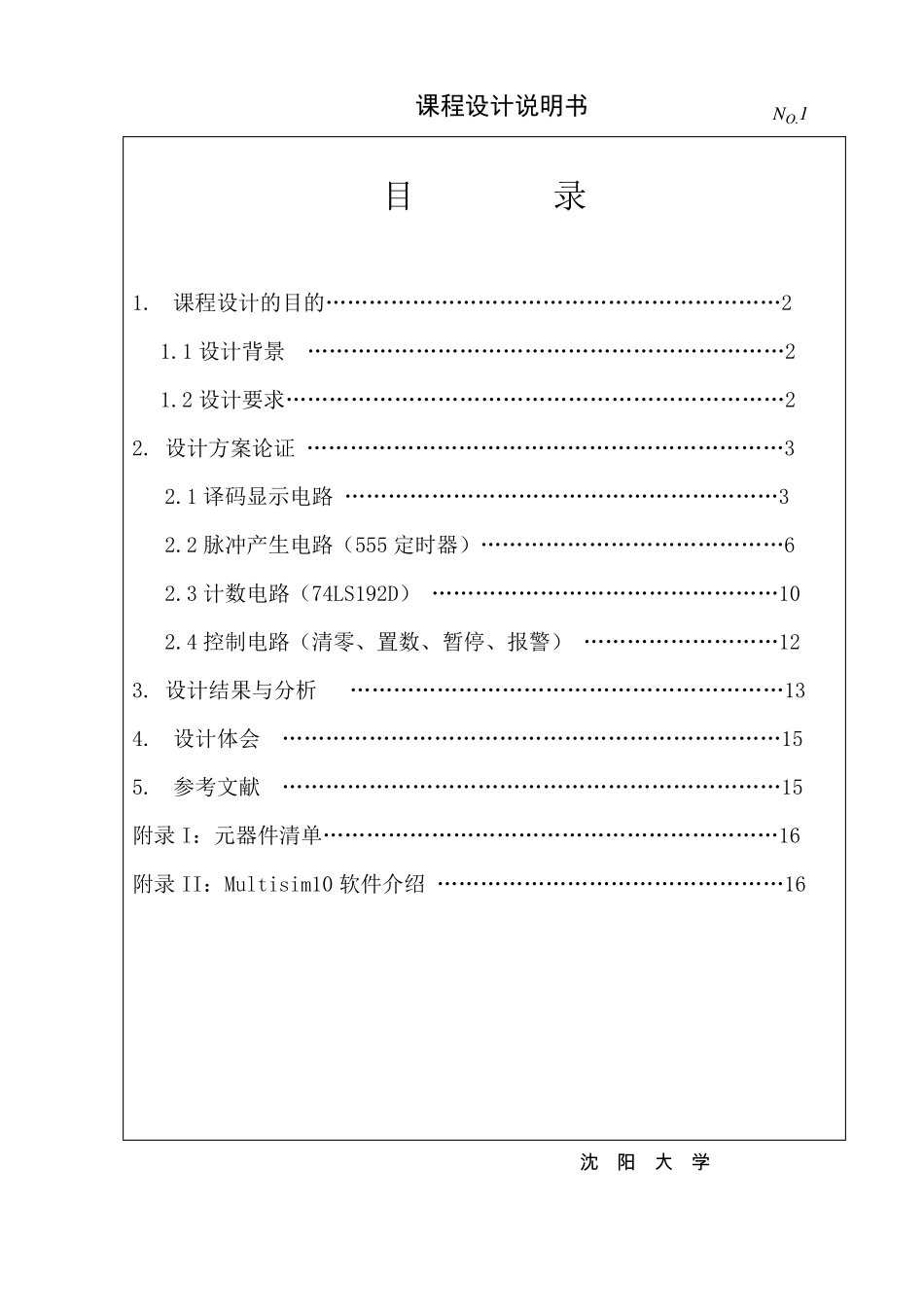

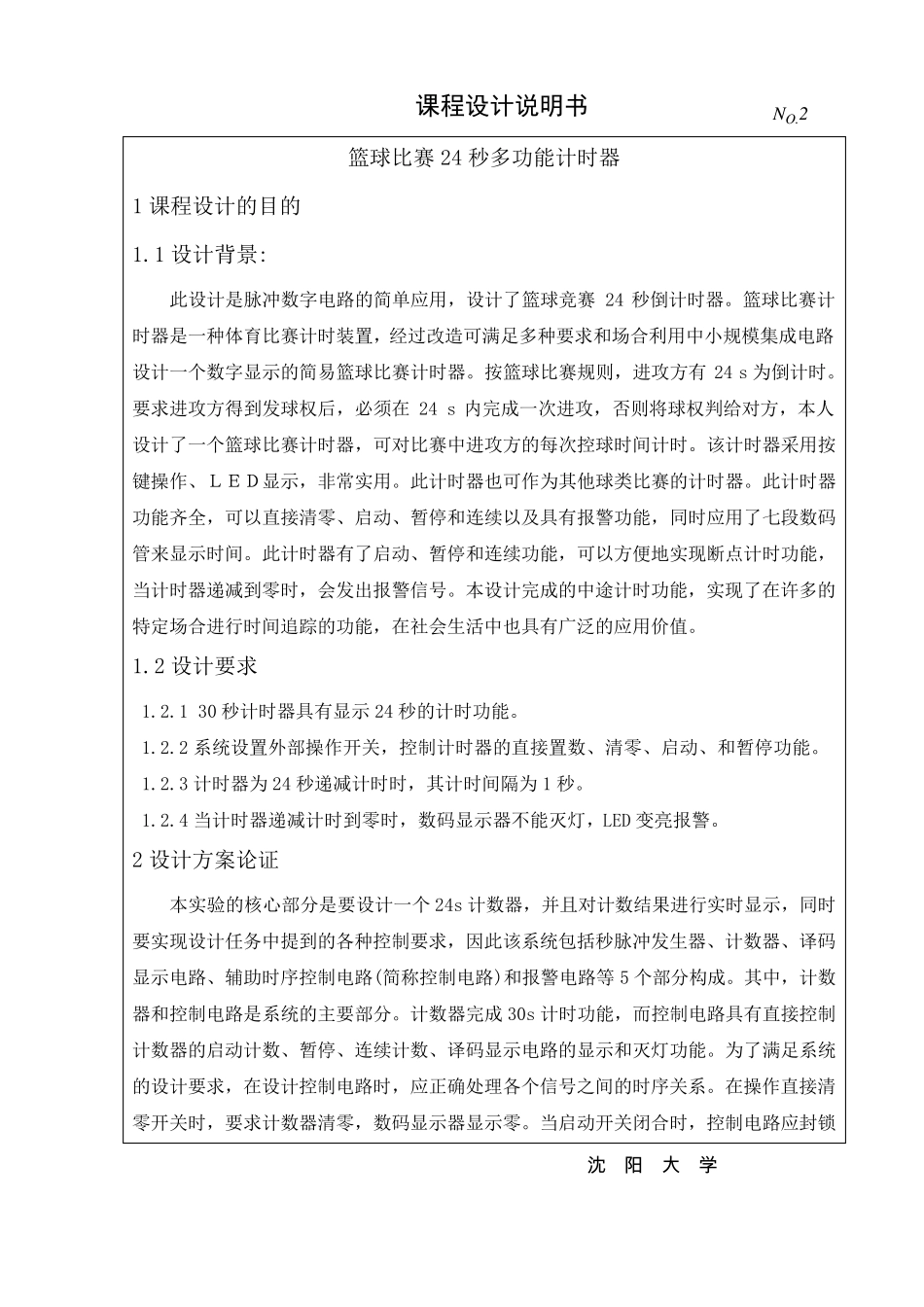

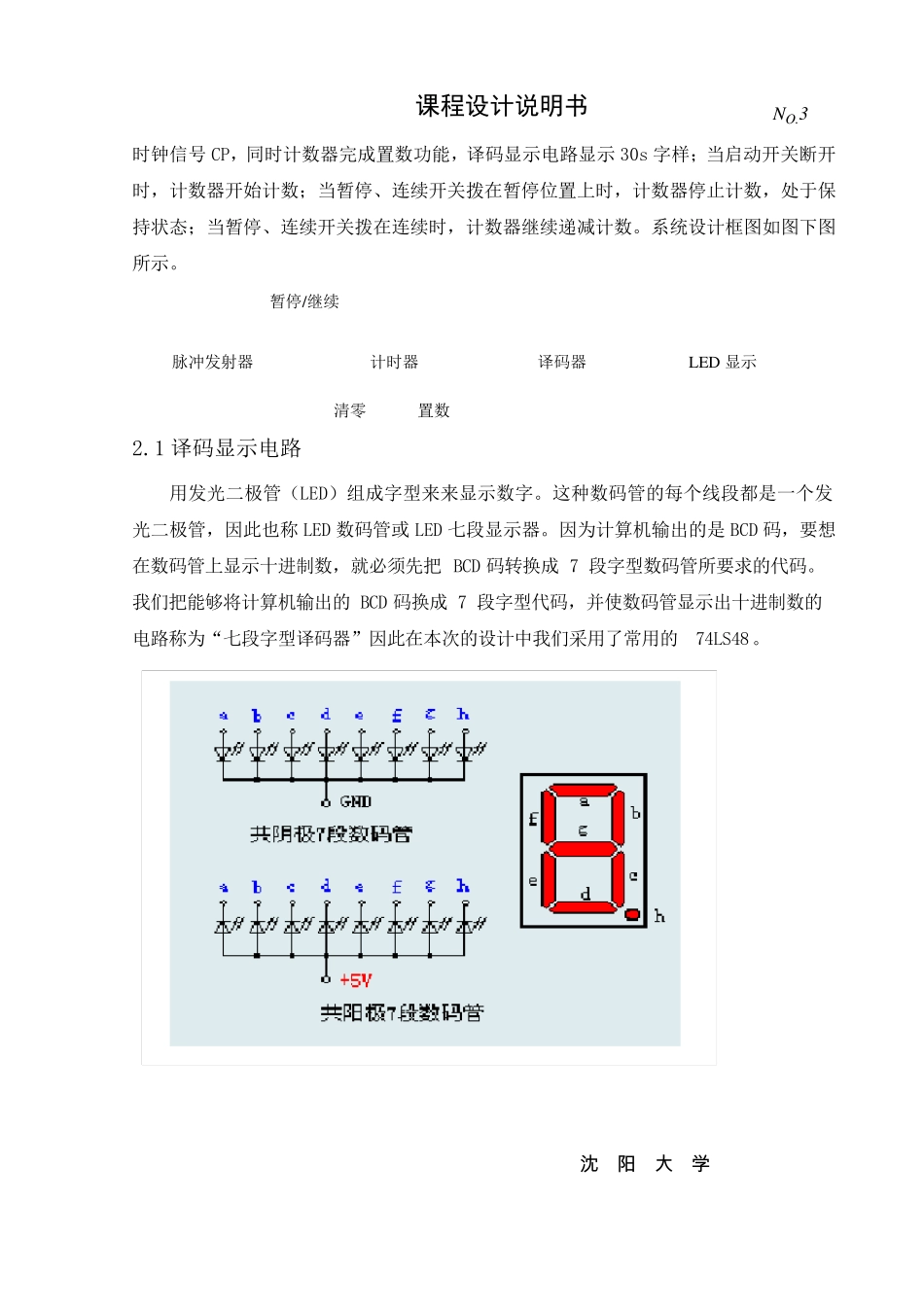

课程设计说明书 NO.1 目 录 1. 课程设计的目的………………………………………………………2 1.1 设计背景 …………………………………………………………2 1.2 设计要求……………………………………………………………2 2. 设计方案论证 …………………………………………………………3 2.1 译码显示电路 ……………………………………………………3 2.2 脉冲产生电路(555 定时器)……………………………………6 2.3 计数电路(74LS192D) …………………………………………10 2.4 控制电路(清零、置数、暂停、报警) ………………………12 3. 设计结果与分析 ……………………………………………………13 4. 设计体会 ……………………………………………………………15 5. 参考文献 ……………………………………………………………15 附录I:元器件清单………………………………………………………16 附录II:Multisim10 软件介绍 …………………………………………16 沈 阳 大 学 课程设计说明书 NO.2 篮球比赛24 秒多功能计时器 1 课程设计的目的 1.1 设计背景: 此设计是脉冲数字电路的简单应用,设计了篮球竞赛24 秒倒计时器。篮球比赛计时器是一种体育比赛计时装置,经过改造可满足多种要求和场合利用中小规模集成电路设计一个数字显示的简易篮球比赛计时器。按篮球比赛规则,进攻方有24 s 为倒计时。要求进攻方得到发球权后,必须在24 s 内完成一次进攻,否则将球权判给对方,本人设计了一个篮球比赛计时器,可对比赛中进攻方的每次控球时间计时。该计时器采用按键操作、LED显示,非常实用。此计时器也可作为其他球类比赛的计时器。此计时器功能齐全,可以直接清零、启动、暂停和连续以及具有报警功能,同时应用了七段数码管来显示时间。此计时器有了启动、暂停和连续功能,可以方便地实现断点计时功能,当计时器递减到零时,会发出报警信号。本设计完成的中途计时功能,实现了在许多的特定场合进行时间追踪的功能,在社会生活中也具有广泛的应用价值。 1.2 设计要求 1.2.1 30 秒计时器具有显示24 秒的计时功能。 1.2.2 系统设置外部 操作开 关 ,控制 计时器的直接置数、清零、启动、和暂停功能。 1.2.3 计时器为24 秒递减计时时,其计时间隔 为1 秒。 1.2.4 当计时器递减计时到零时,数码显示器不 能灭 灯 ,LED 变 亮 报警。 2 设计方案 ...
