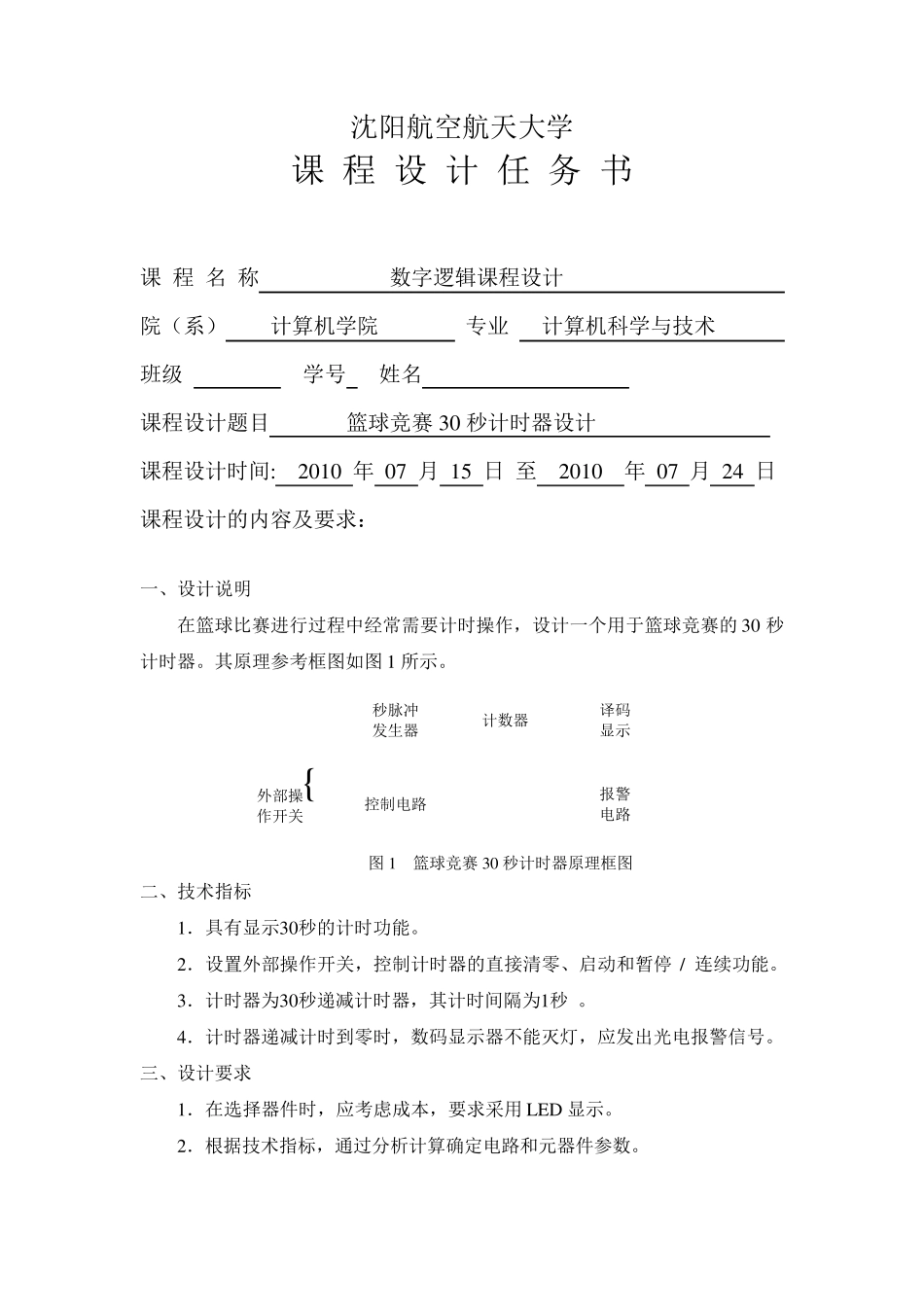

沈阳航空航天大学 课 程 设 计 （说明书） 篮球竞赛 3 0 秒计时器设计 班级 / 学号 学 生 姓 名 指 导 教 师 沈阳航空航天大学 课 程 设 计 任 务 书 课 程 名 称 数字逻辑课程设计 院（系） 计算机学院 专业 计算机科学与技术 班级 学号 姓名 课程设计题目 篮球竞赛30 秒计时器设计 课程设计时间: 2010 年 07 月 15 日 至 2010 年 07 月 24 日 课程设计的内容及要求： 一、设计说明 在篮球比赛进行过程中经常需要计时操作，设计一个用于篮球竞赛的30 秒计时器。其原理参考框图如图 1 所示。 秒脉冲发生器译码显示计数器控制电路报警电路外部操作开关{ 图 1 篮球竞赛30 秒计时器原理框图 二、技术指标 1．具有显示30秒的计时功能。 2．设置外部操作开关，控制计时器的直接清零、启动和暂停 / 连续功能。 3．计时器为30秒递减计时器，其计时间隔为1秒 。 4．计时器递减计时到零时，数码显示器不能灭灯，应发出光电报警信号。三、设计要求 1．在选择器件时，应考虑成本，要求采用 LED 显示。 2．根据技术指标，通过分析计算确定电路和元器件参数。 3．画出电路原理图（元器件标准化，电路图规范化）。 四、实验要求 1．根据技术指标制定实验方案；验证所设计的电路。 2．进行实验数据处理和分析。 五、推荐参考资料 1．刘修文主编.实用电子电路设计制作.[M]北京：中国电力出版社，2005 年 2．朱定华主编.电子电路测试与实验.[M]北京：清华大学出版社，2004 年 3．路勇主编.电子电路实验及仿真.[M]北京：北方交通大学出版社，2004 年 六、按照要求撰写课程设计报告 指导教师 年 月 日 负责教师 年 月 日 学生签字 年 月 日 成绩评定表 评语、建议或需要说明的问题： 指导教师签字： 日期： 成 绩 一、 概述 在篮球比赛中，规定了一方的持球时间不能超过30 秒，否则就被判做犯规。本课程设计的“篮球竞赛30 秒计时器”，就可用于篮球比赛中，用于对球员持球时间30 秒进行限制。一旦球员的持球时间超过了30 秒，它自动的报警。 这次课设设计了一个一个篮球竞赛30 秒计时器电路。它由秒脉冲发生器、计数器、译码显示电路、报警电路和时序控制电路五个部分组成。当计数器接收到秒脉冲后开始倒记数，等递减到 0 时，发光二极管亮光报警。通过控制电路来完成计时器的启动、计数、暂停/继续、译码显示电路的显示等功能。本电路用...
