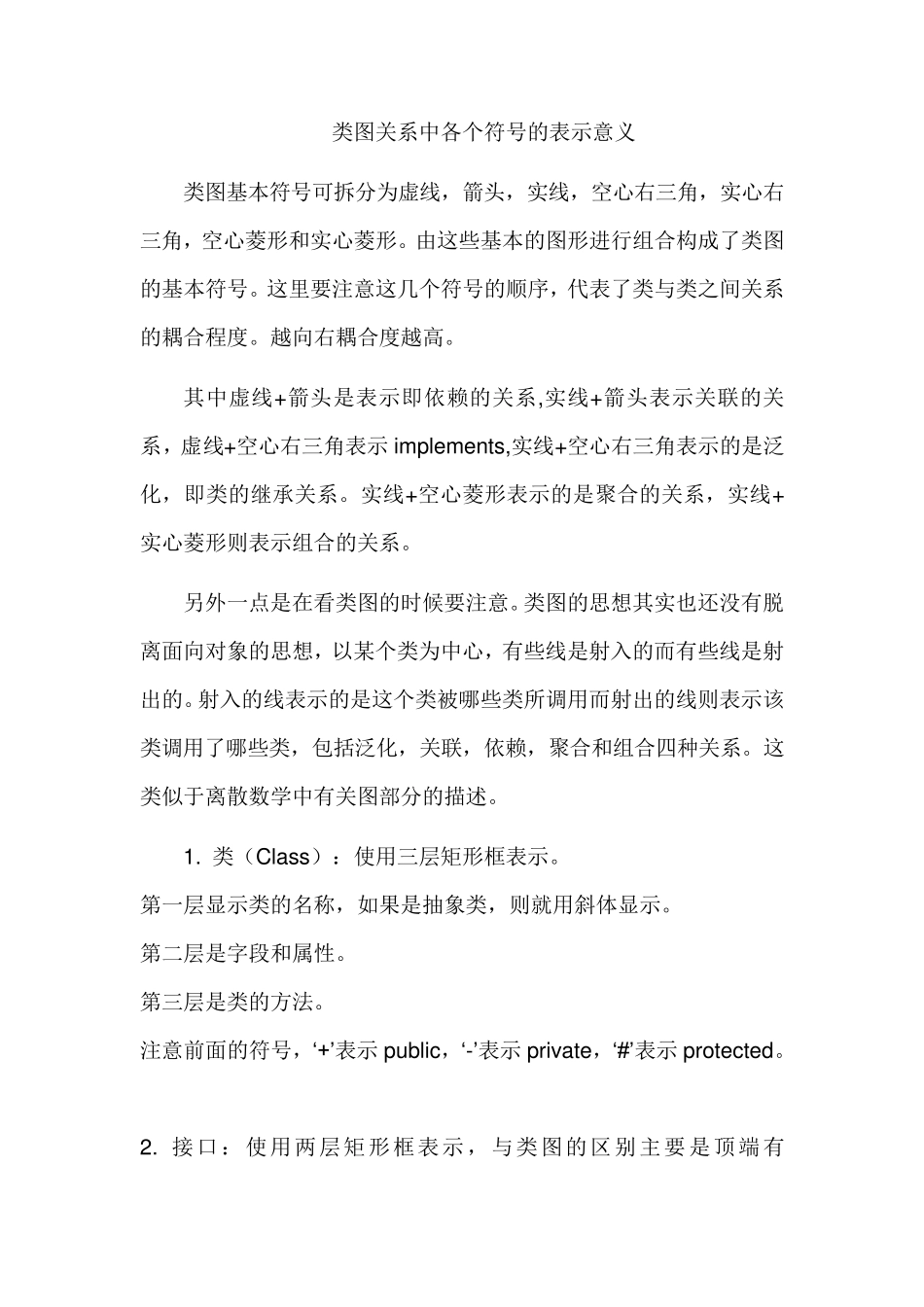

类图关系中各个符号的表示意义 类图基本符号可拆分为虚线，箭头，实线，空心右三角，实心右三角，空心菱形和实心菱形
由这些基本的图形进行组合构成了类图的基本符号
这里要注意这几个符号的顺序，代表了类与类之间关系的耦合程度
越向右耦合度越高
其中虚线+箭头是表示即依赖的关系,实线+箭头表示关联的关系，虚线+空心右三角表示implements,实线+空心右三角表示的是泛化，即类的继承关系
实线+空心菱形表示的是聚合的关系，实线+实心菱形则表示组合的关系
另外一点是在看类图的时候要注意
类图的思想其实也还没有脱离面向对象的思想，以某个类为中心，有些线是射入的而有些线是射出的
射入的线表示的是这个类被哪些类所调用而射出的线则表示该类调用了哪些类，包括泛化，关联，依赖，聚合和组合四种关系
这类似于离散数学中有关图部分的描述
类（Class）：使用三层矩形框表示
第一层显示类的名称，如果是抽象类，则就用斜体显示
第二层是字段和属性
第三层是类的方法
注意前面的符号，‘+’表示public，‘-’表示private，‘#’表示protected
接口：使用两层矩形框表示，与类图的区别主要 是顶端有显示
第一行是接口名称
第二行是接口方法
继承类（ex tends） ：用空心三角形+实线来表示
实现接口（implements） ：用空心三角形+虚线来表示 5
关联（Association） ：用实线箭头来表示，例如：燕子与气候 6
聚合（Aggregation） ：用空心的菱形+实线箭头来表示 聚合：表示一种弱的‘拥有’关系，体现的是A 对象可以包含B 对象，但B 对象不是A 对象的一部分，例如：公司和员工 组合（Composition）：用实心的菱形+实线箭头来表示 组合：部分和整体的关系，并且生命周期是相同的
例如：人与手 7
