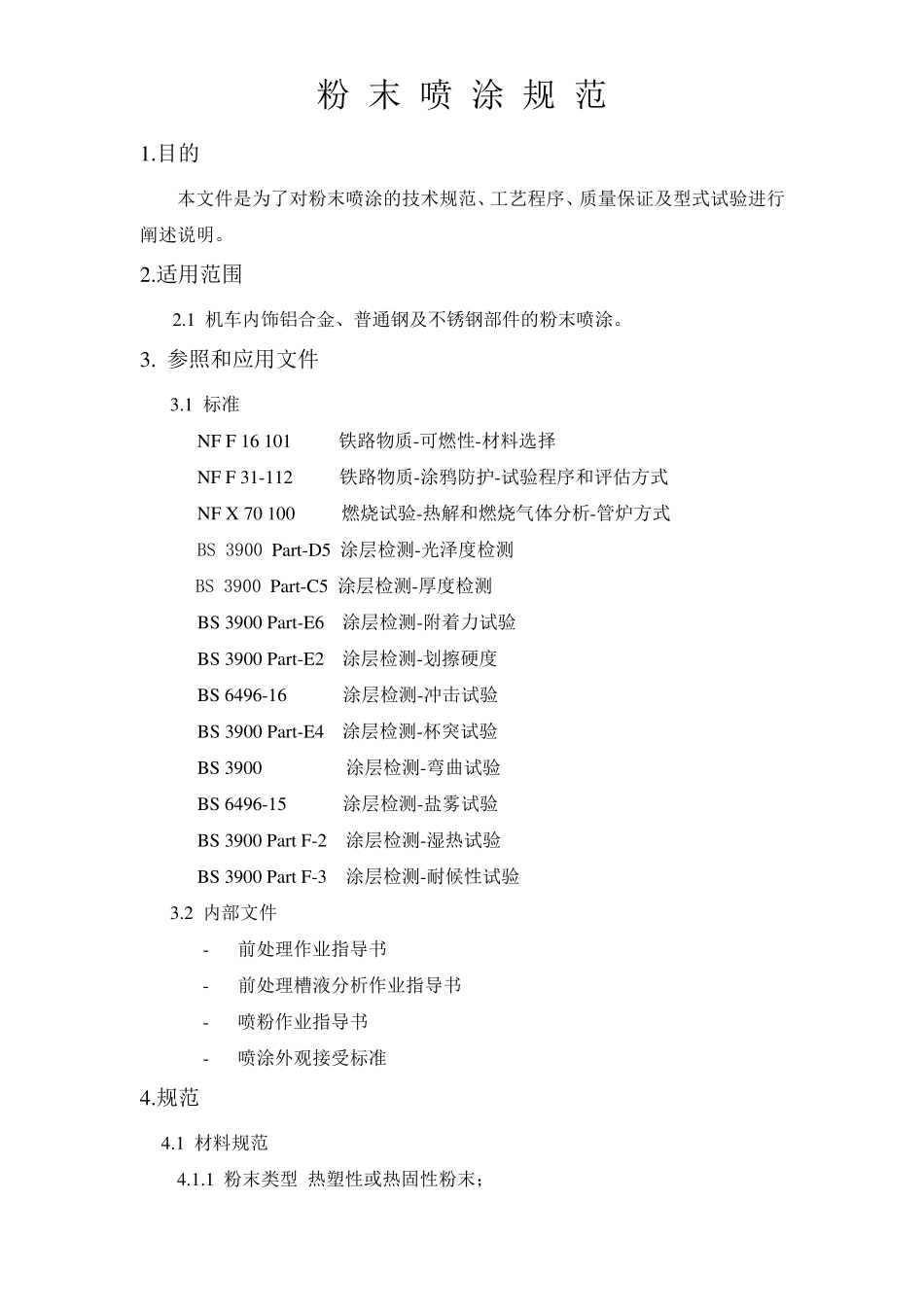

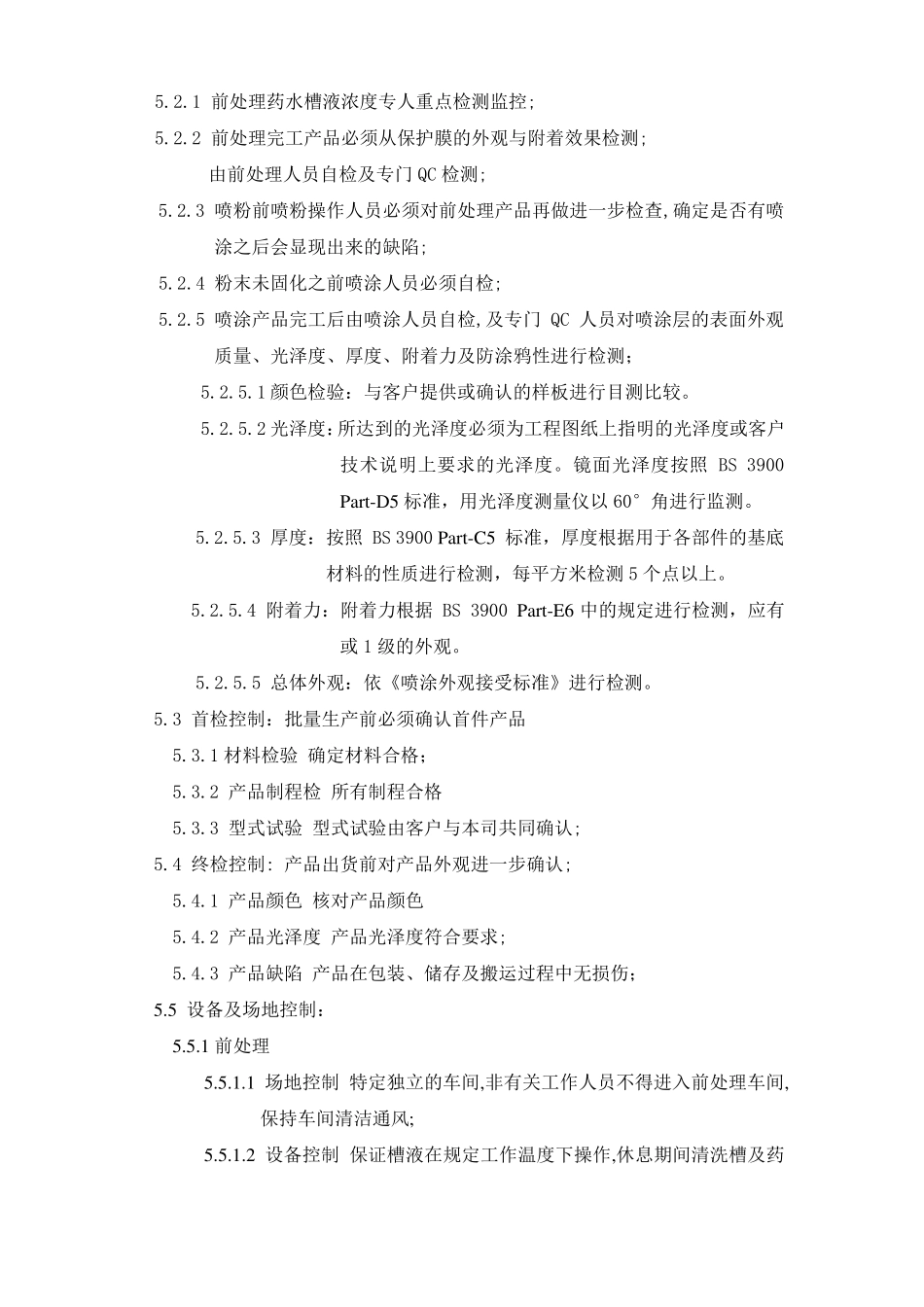

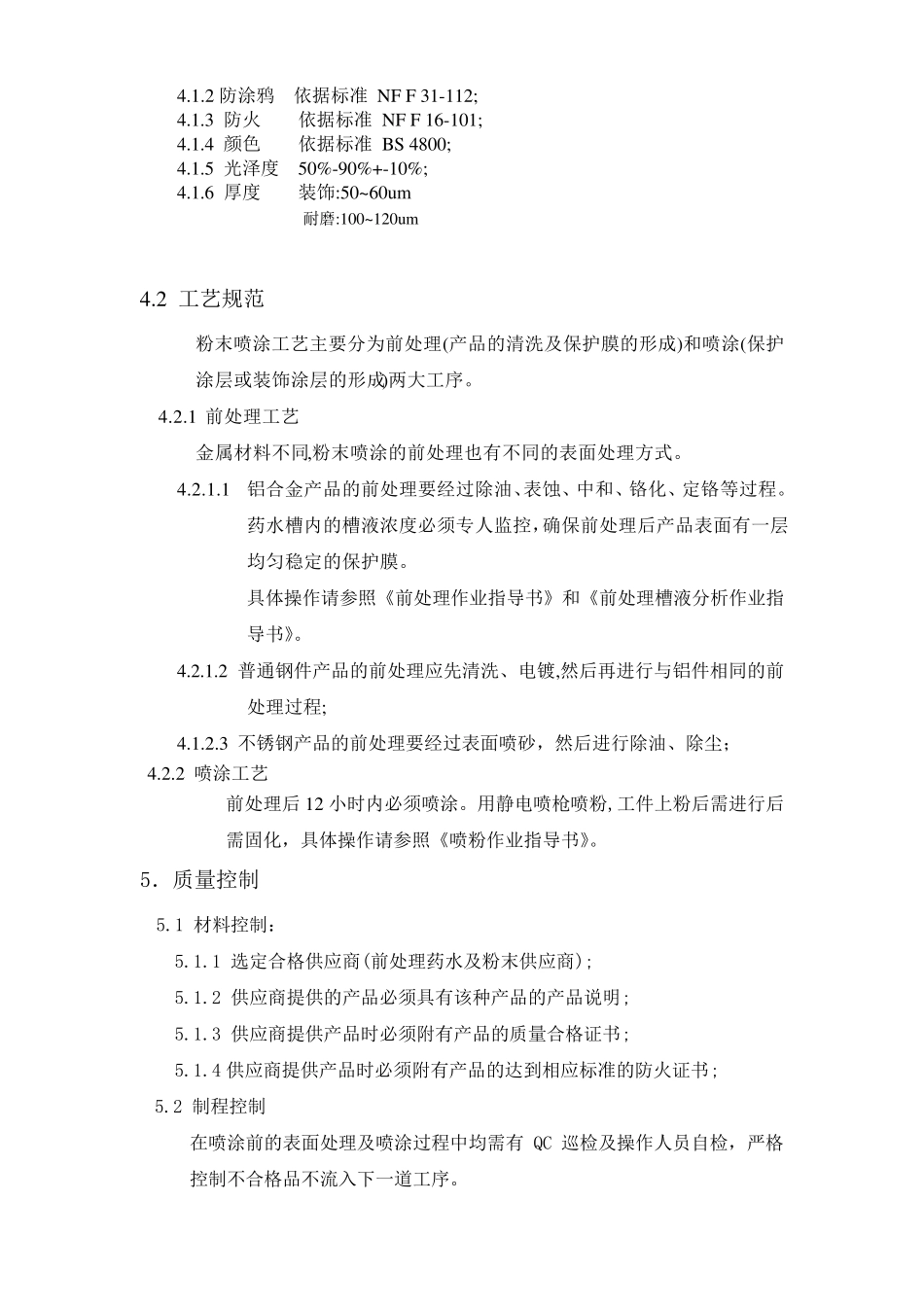

粉 末 喷 涂 规 范 1.目的 本文件是为了对粉末喷涂的技术规范、工艺程序、质量保证及型式试验进行阐述说明。 2.适用范围 2.1 机车内饰铝合金、普通钢及不锈钢部件的粉末喷涂。 3. 参照和应用文件 3.1 标准 NF F 16 101 铁路物质-可燃性-材料选择 NF F 31-112 铁路物质-涂鸦防护-试验程序和评估方式 NF X 70 100 燃烧试验-热解和燃烧气体分析-管炉方式 BS 3900 Part-D5 涂层检测-光泽度检测 BS 3900 Part-C5 涂层检测-厚度检测 BS 3900 Part-E6 涂层检测-附着力试验 BS 3900 Part-E2 涂层检测-划擦硬度 BS 6496-16 涂层检测-冲击试验 BS 3900 Part-E4 涂层检测-杯突试验 BS 3900 涂层检测-弯曲试验 BS 6496-15 涂层检测-盐雾试验 BS 3900 Part F-2 涂层检测-湿热试验 BS 3900 Part F-3 涂层检测-耐候性试验 3.2 内部文件 - 前处理作业指导书 - 前处理槽液分析作业指导书 - 喷粉作业指导书 - 喷涂外观接受标准 4.规范 4.1 材料规范 4.1.1 粉末类型 热塑性或热固性粉末； 4.1.2 防涂鸦 依据标准 NF F 31-112; 4.1.3 防火 依据标准 NF F 16-101; 4.1.4 颜色 依据标准 BS 4800; 4.1.5 光泽度 50%-90%+-10%; 4.1.6 厚度 装饰:50~60um 耐磨:100~120um 4.2 工艺规范 粉末喷涂工艺主要分为前处理(产品的清洗及保护膜的形成)和喷涂(保护涂层或装饰涂层的形成)两大工序。 4.2.1 前处理工艺 金属材料不同,粉末喷涂的前处理也有不同的表面处理方式。 4.2.1.1 铝合金产品的前处理要经过除油、表蚀、中和、铬化、定铬等过程。药水槽内的槽液浓度必须专人监控，确保前处理后产品表面有一层均匀稳定的保护膜。 具体操作请参照《前处理作业指导书》和《前处理槽液分析作业指导书》。 4.2.1.2 普通钢件产品的前处理应先清洗、电镀,然后再进行与铝件相同的前处理过程; 4.1.2.3 不锈钢产品的前处理要经过表面喷砂，然后进行除油、除尘； 4.2.2 喷涂工艺 前处理后 12 小时内必须喷涂。用静电喷枪喷粉,工件上粉后需进行后需固化，具体操作请参照《喷粉作业指导书》。 5．质量控制 5.1 材料控制： 5.1.1 选定合格供应商(前处理药水及粉末供应商); 5.1.2 供应商提供的产品必须具有该种产品的产品说明; 5.1.3 供应商提供产品时必须附有产品的质量合格证书; 5.1.4 供应商提供产品时必须附有产品的达到相应标准的防火证书; 5.2 制...
