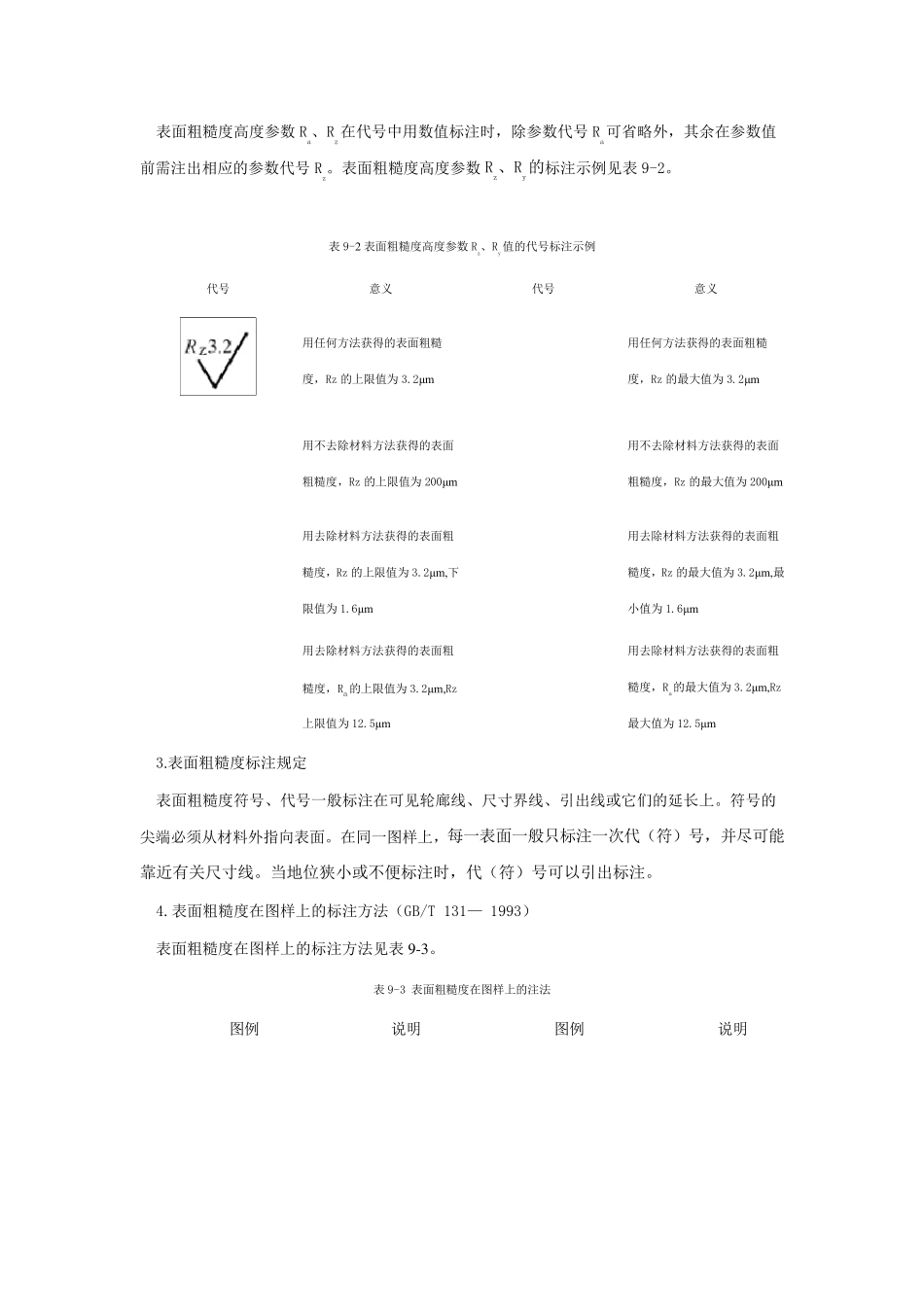

9. 5. 1 表 面 粗 糙 度 符 号 、 代 号 及 其 注 法 加 工 零 件 时 , 由 于 刀 具 在 零 件 表 面 上 留 下 刀 痕 和 切 削 分 裂 时 表 面 金 属 的 塑 性 变 形 等 影 响 ,使 零 件 表 面 存 在 着 间 距 较 小 的 轮 廓 峰 谷 。这 种 表 面 上 具 有 较 小 间 距 的 峰 谷 所 组 成 的 微 观 几 何形 状 特 性 , 称 为 表 面 粗 糙 度 。 机 器 设 备 对 零 件 各 个 表 面 的 要 求 不 一 样 , 如 配 合 性 质 、 耐 磨 性 、抗 腐 蚀 性 、 密 封 性 、 外 观 要 求 等 , 因 此 , 对 零 件 表 面 粗 糙 度 的 要 求 也 各 有 不 同 。 一 般 说 来 ,凡 零 件 上 有 配 合 要 求 或 有 相 对 运 动 的 表 面 , 表 面 粗 糙 度 参 数 值 小 。 零 件 表 面 粗 糙 度 是 评 定 零 件 表 面 质 量 的 一 项 技 术 指 标 , 零 件 表 面 粗 糙 度 要 求 越 高 ( 即 表 面 粗糙 度 参 数 值 越 小 ) , 则 其 加 工 成 本 也 越 高 。 因 此 , 应 在 满 足 零 件 表 面 功能的 前提下 , 合 理选用表面 粗 糙 度 参 数 。 1.表 面 粗 糙 度 参 数 的 概念及 其 数 值 零 件 表 面 粗 糙 度 的 评 定 方法 有 :表 面 粗 糙 度 高 度 参 数 轮 廓 算术 平均偏差( Ra) 和 轮 廓 最大高 度( Rz) 。 使 用时 宜优先选用Ra。 2.表 面 粗 糙 度 代 号 标 注 GB/T 131— 1993 规定 了表 面 粗 糙 度 的 符 号 、 代 号 及 其 注 法 。 表 面 粗 糙 度 符 号 ( 、 、 ) 上 注 写所 要 求 的 表 面 特 征参 数 后,即 构成 表 面 粗 糙 度 代 号 。 特 征参 数 Ra的 表 面 粗 糙 度 代 号 标注 见表 9-1。 表 9-1 轮 廓 算术 平均偏差Ra 值 的 代 号 标 注 代 号 意义 代 号 意义 用任何 方法 获 得 的 表 面 粗 糙度 , Ra的 上 限 值 为 3.2μm 用任何 方法 获 得 的 表 面 粗 糙度 , Ra的 最大值 为 3.2μm 用去 除 材 料 的 方法 获 得 ...
