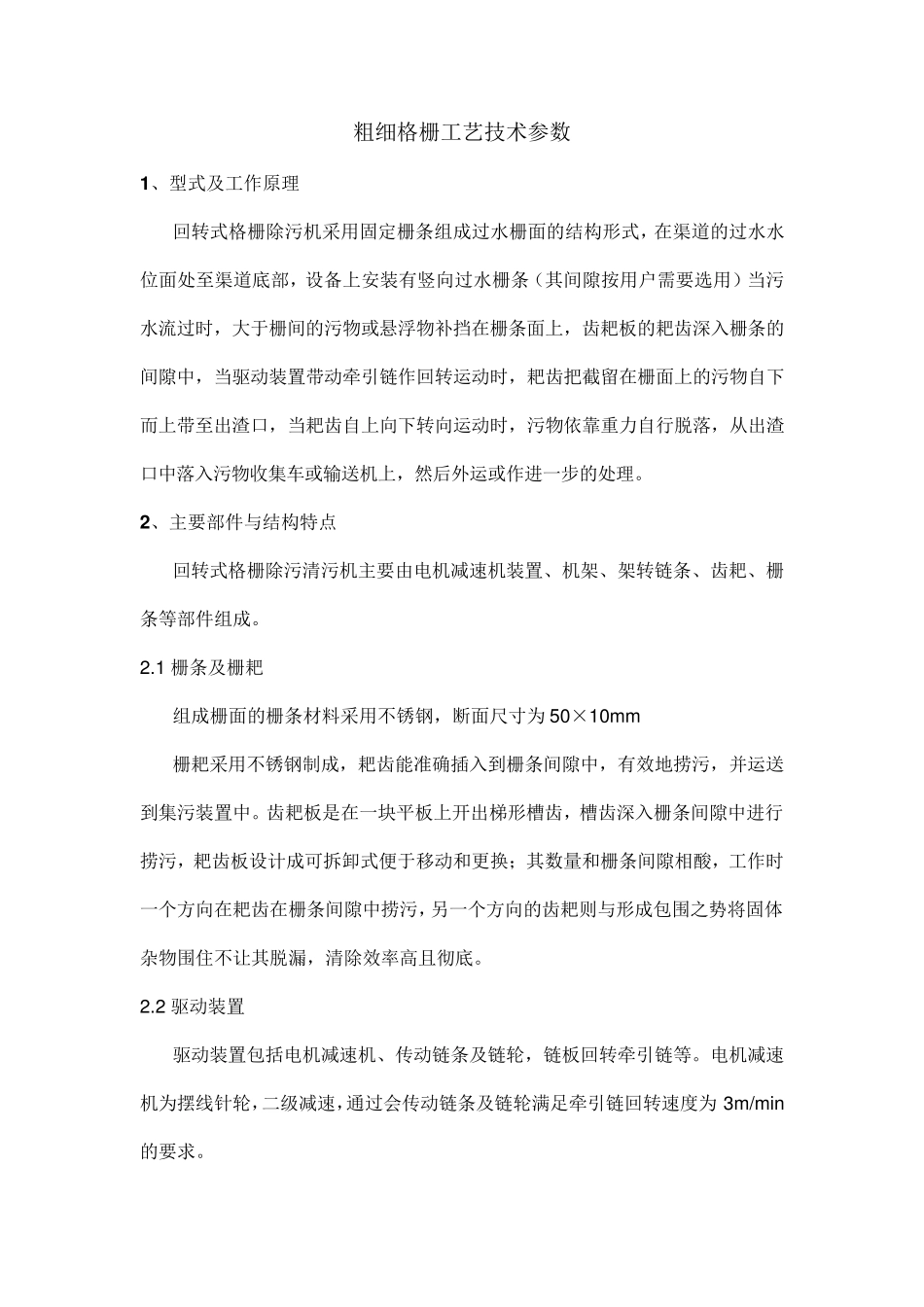

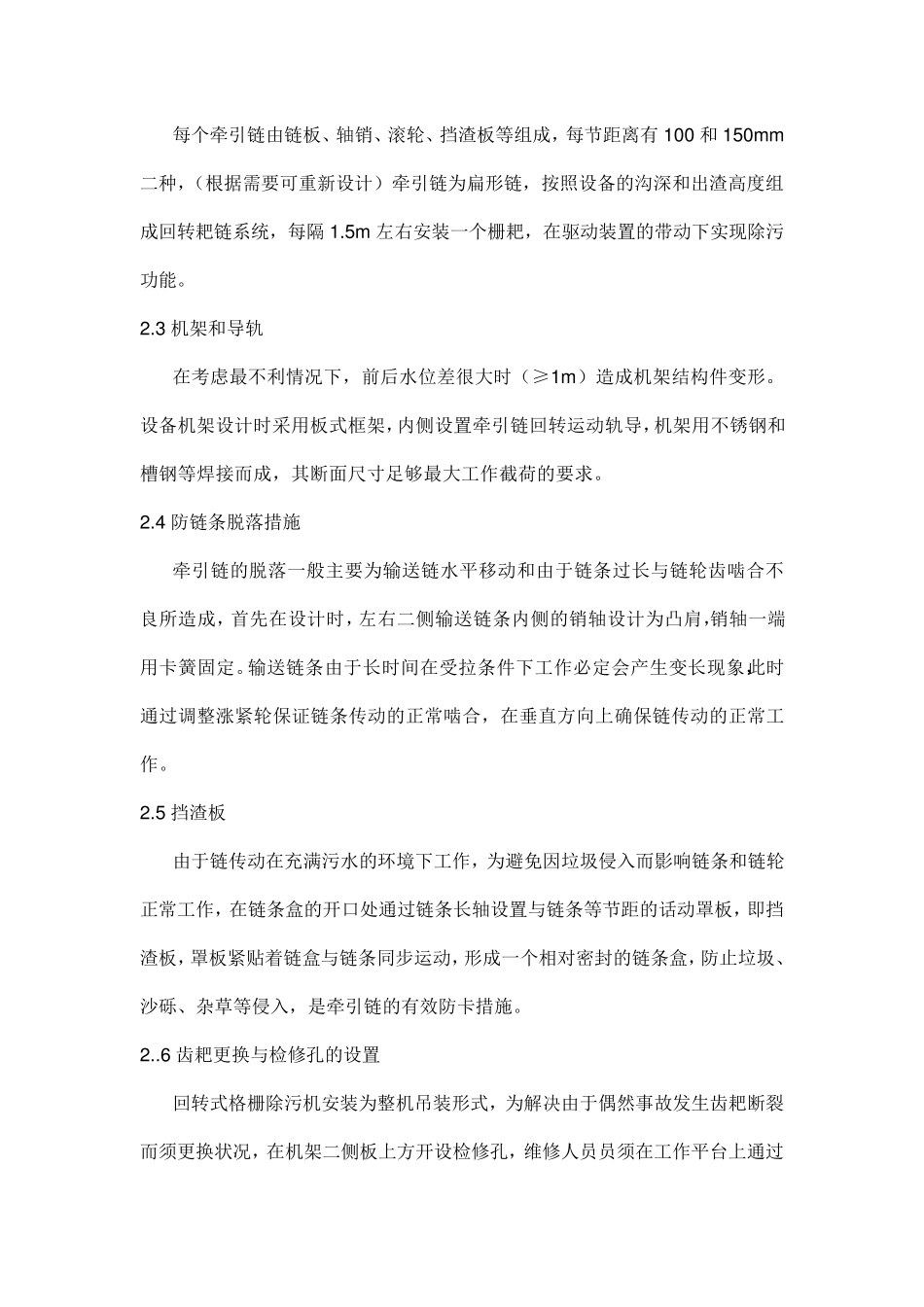

粗细格栅工艺技术参数 1 、型式及工作原理 回转式格栅除污机采用固定栅条组成过水栅面的结构形式，在渠道的过水水位面处至渠道底部，设备上安装有竖向过水栅条（其间隙按用户需要选用）当污水流过时，大于栅间的污物或悬浮物补挡在栅条面上，齿耙板的耙齿深入栅条的间隙中，当驱动装置带动牵引链作回转运动时，耙齿把截留在栅面上的污物自下而上带至出渣口，当耙齿自上向下转向运动时，污物依靠重力自行脱落，从出渣口中落入污物收集车或输送机上，然后外运或作进一步的处理。 2 、主要部件与结构特点 回转式格栅除污清污机主要由电机减速机装置、机架、架转链条、齿耙、栅条等部件组成。 2.1 栅条及栅耙 组成栅面的栅条材料采用不锈钢，断面尺寸为50×10mm 栅耙采用不锈钢制成，耙齿能准确插入到栅条间隙中，有效地捞污，并运送到集污装置中。齿耙板是在一块平板上开出梯形槽齿，槽齿深入栅条间隙中进行捞污，耙齿板设计成可拆卸式便于移动和更换；其数量和栅条间隙相酸，工作时一个方向在耙齿在栅条间隙中捞污，另一个方向的齿耙则与形成包围之势将固体杂物围住不让其脱漏，清除效率高且彻底。 2.2 驱动装置 驱动装置包括电机减速机、传动链条及链轮，链板回转牵引链等。电机减速机为摆线针轮，二级减速，通过会传动链条及链轮满足牵引链回转速度为3m/min的要求。 每个牵引链由链板、轴销、滚轮、挡渣板等组成，每节距离有100 和150m m二种，（根据需要可重新设计）牵引链为扁形链，按照设备的沟深和出渣高度组成回转耙链系统，每隔1.5m 左右安装一个栅耙，在驱动装置的带动下实现除污功能。 2.3 机架和导轨 在考虑最不利情况下，前后水位差很大时（≥1m ）造成机架结构件变形。设备机架设计时采用板式框架，内侧设置牵引链回转运动轨导，机架用不锈钢和槽钢等焊接而成，其断面尺寸足够最大工作截荷的要求。 2.4 防链条脱落措施 牵引链的脱落一般主要为输送链水平移动和由于链条过长与链轮齿啮合不良所造成，首先在设计时，左右二侧输送链条内侧的销轴设计为凸肩，销轴一端用卡簧固定。输送链条由于长时间在受拉条件下工作必定会产生变长现象，此时通过调整涨紧轮保证链条传动的正常啮合，在垂直方向上确保链传动的正常工作。 2.5 挡渣板 由于链传动在充满污水的环境下工作，为避免因垃圾侵入而影响链条和链轮正常工作，在链条盒的开口处通过链条长轴设置与链条等节距的话动罩板，即挡渣板，罩板紧贴着链盒与链条同步...
