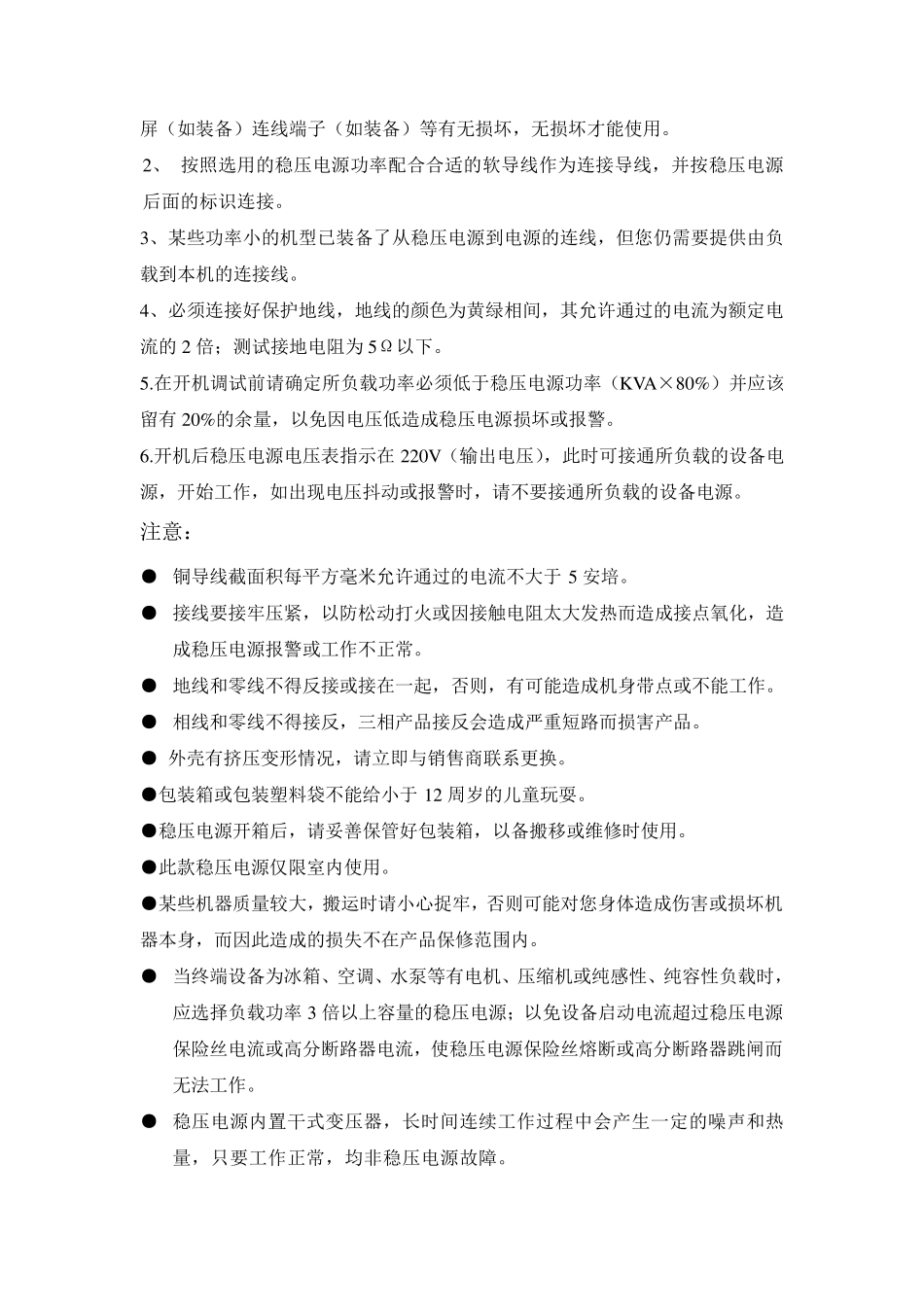

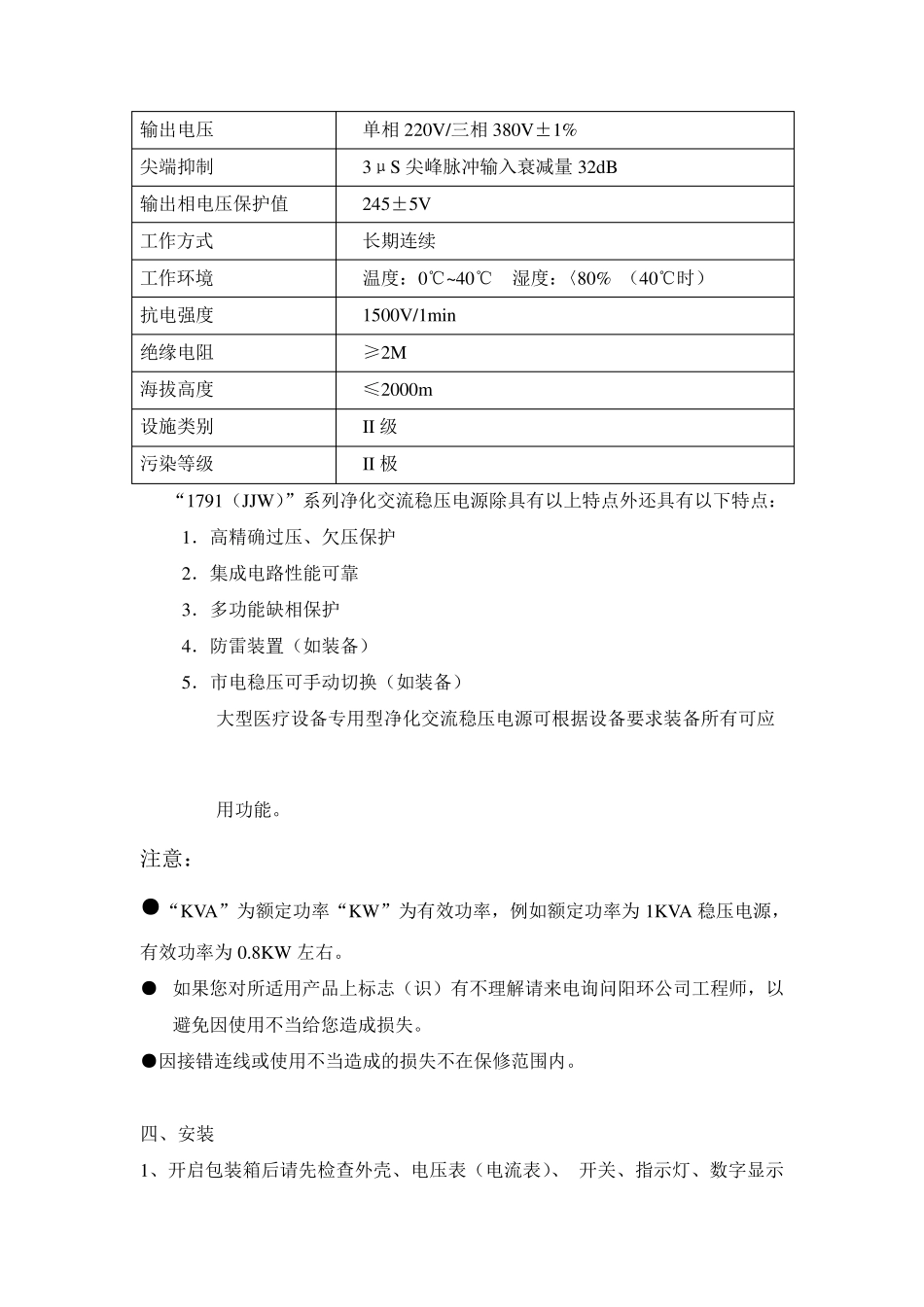

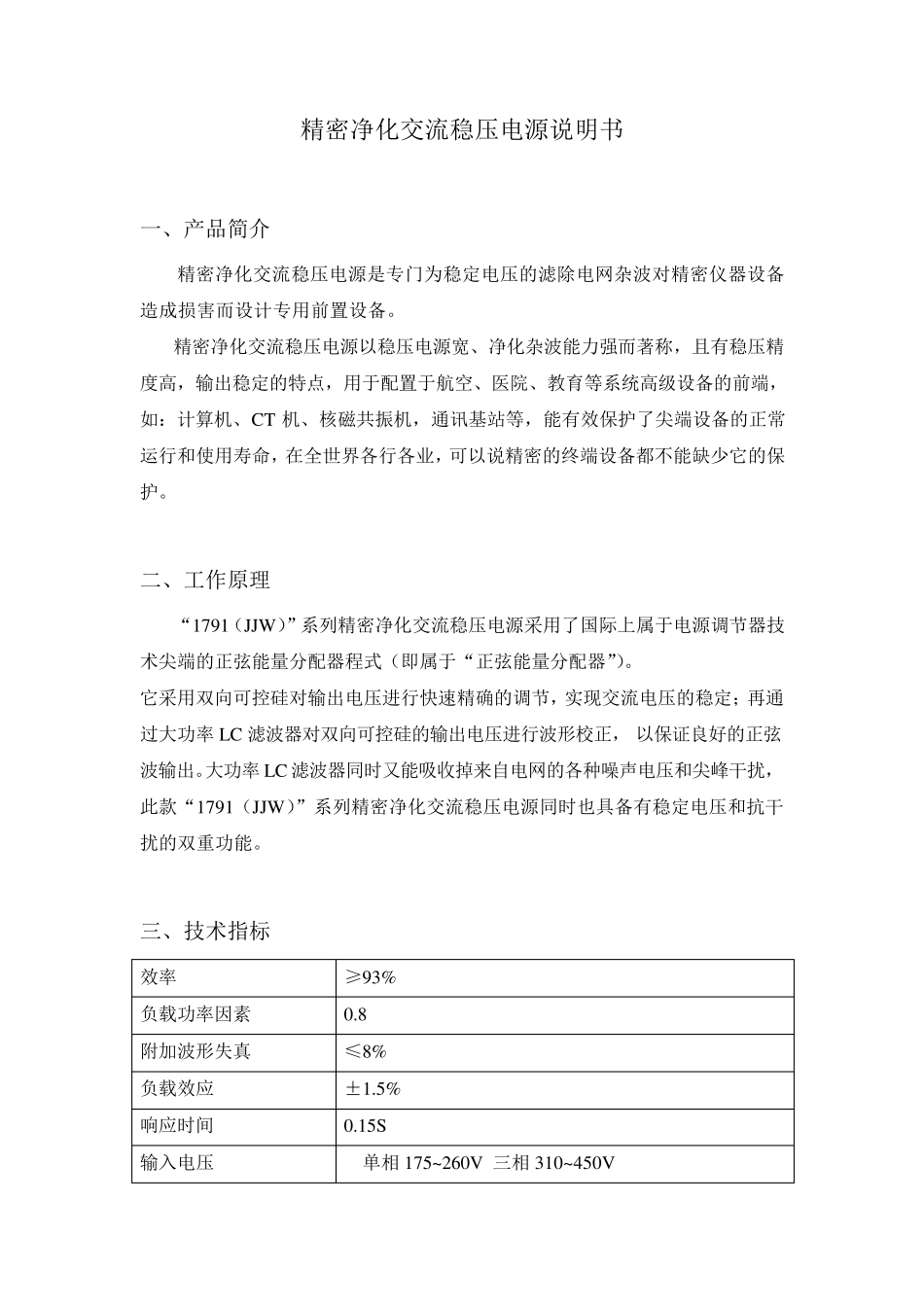

精密净化交流稳压电源说明书 一、产品简介 精密净化交流稳压电源是专门为稳定电压的滤除电网杂波对精密仪器设备造成损害而设计专用前置设备。 精密净化交流稳压电源以稳压电源宽、净化杂波能力强而著称，且有稳压精度高，输出稳定的特点，用于配置于航空、医院、教育等系统高级设备的前端，如：计算机、CT 机、核磁共振机，通讯基站等，能有效保护了尖端设备的正常运行和使用寿命，在全世界各行各业，可以说精密的终端设备都不能缺少它的保护。 二、工作原理 “1791（JJW）”系列精密净化交流稳压电源采用了国际上属于电源调节器技术尖端的正弦能量分配器程式（即属于“正弦能量分配器”）。 它采用双向可控硅对输出电压进行快速精确的调节，实现交流电压的稳定；再通过大功率LC 滤波器对双向可控硅的输出电压进行波形校正， 以保证良好的正弦波输出。大功率LC 滤波器同时又能吸收掉来自电网的各种噪声电压和尖峰干扰，此款“1791（JJW）”系列精密净化交流稳压电源同时也具备有稳定电压和抗干扰的双重功能。 三、技术指标 效率 ≥93% 负载功率因素 0.8 附加波形失真 ≤8% 负载效应 ±1.5% 响应时间 0.15S 输入电压 单相 175~260V 三相 310~450V 输出电压 单相220V/三相380V±1% 尖端抑制 3μS 尖峰脉冲输入衰减量 32dB 输出相电压保护值 245±5V 工作方式 长期连续 工作环境 温度：0℃~40℃ 湿度：〈80% （40℃时） 抗电强度 1500V/1min 绝缘电阻 ≥2M 海拔高度 ≤2000m 设施类别 II 级 污染等级 II 极 “1791（JJW）”系列净化交流稳压电源除具有以上特点外还具有以下特点： 1．高精确过压、欠压保护 2．集成电路性能可靠 3．多功能缺相保护 4．防雷装置（如装备） 5．市电稳压可手动切换（如装备） 大型医疗设备专用型净化交流稳压电源可根据设备要求装备所有可应 用功能。 注意： ●“KVA”为额定功率“KW”为有效功率，例如额定功率为 1KVA 稳压电源，有效功率为 0.8KW 左右。 ● 如果您对所适用产品上标志（识）有不理解请来电询问阳环公司工程师，以避免因使用不当给您造 成损 失 。 ●因接 错 连线 或 使用不当造 成的 损 失 不在 保修 范 围 内 。 四 、安 装 1、开 启 包 装箱 后 请先 检 查 外壳 、电压表 （电流表 ）、 开 关 、指 示 灯 、数 字 显 示屏（如装备）连线端子（如装备）等有无损坏，无损坏才能使用。 2...
