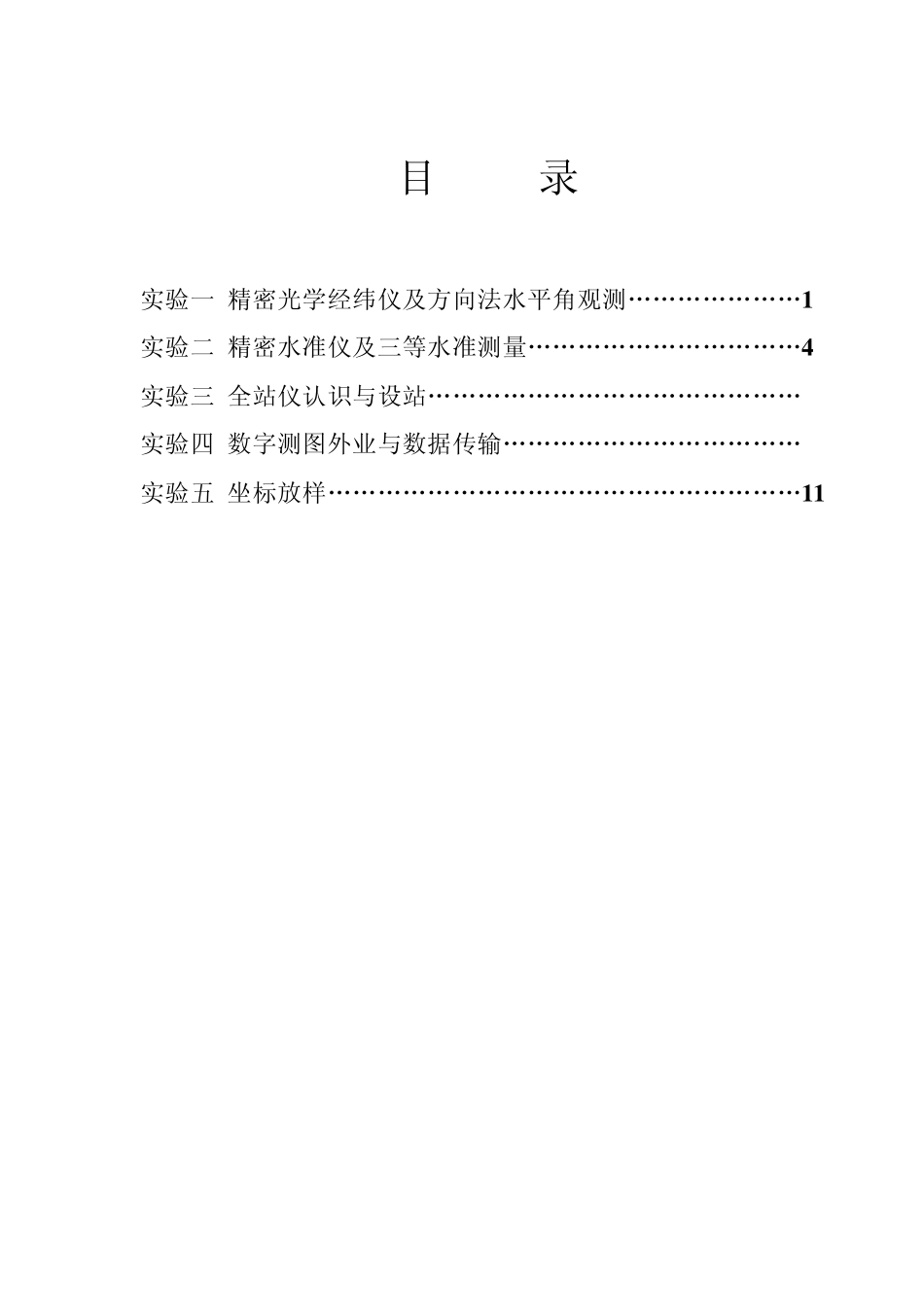

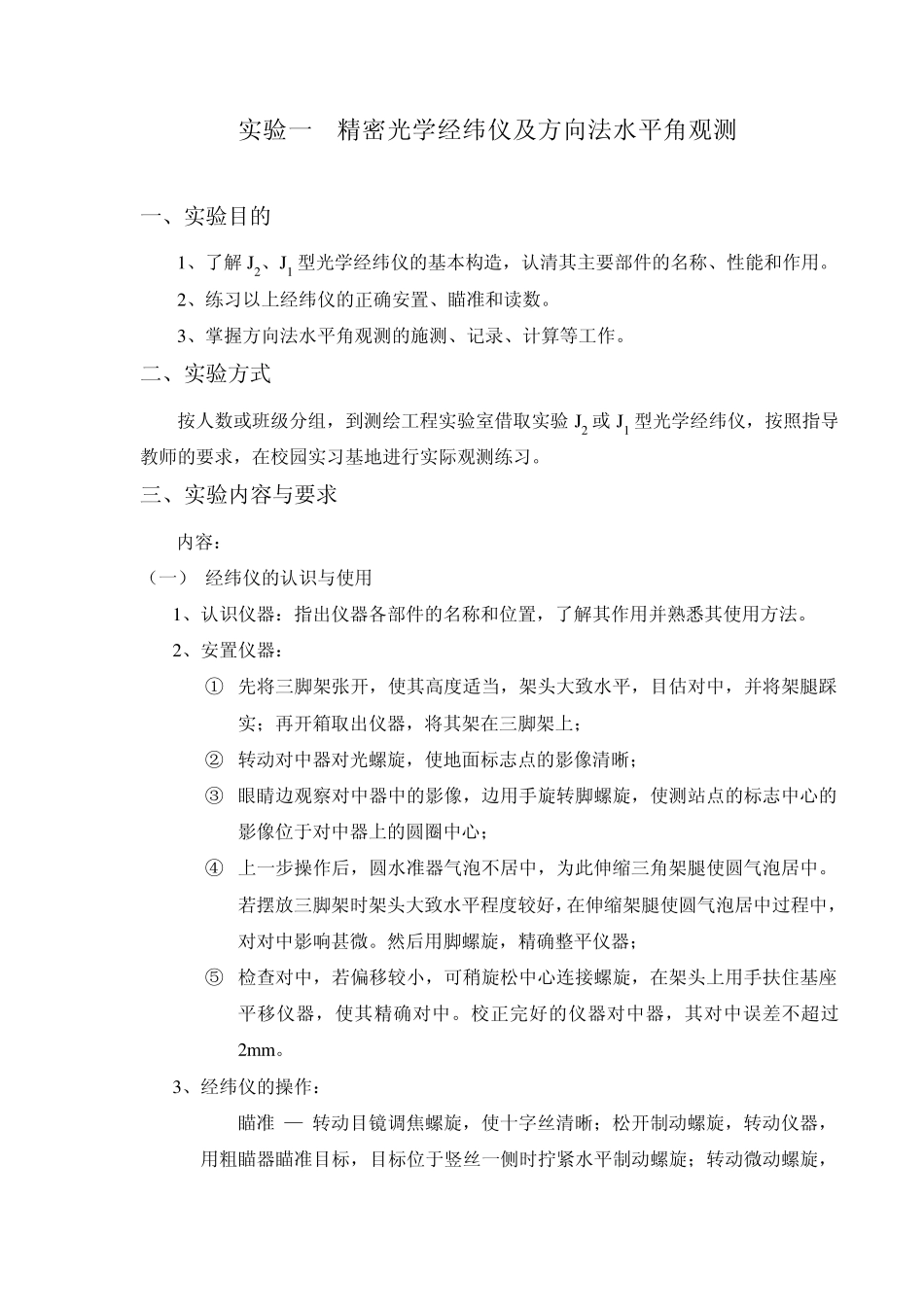

精密测绘仪器原理与使用 （实验指导书） 测绘学院 测绘工程系 目 录 实验一 精密光学经纬仪及方向法水平角观测„„„„„„„1 实验二 精密水准仪及三等水准测量„„„„„„„„„„„4 实验三 全站仪认识与设站„„„„„„„„„„„„„„„7 实验四 数字测图外业与数据传输„„„„„„„„„„„„10 实验五 坐标放样„„„„„„„„„„„„„„„„„„„1 1 实验一 精密光学经纬仪及方向法水平角观测 一、实验目的 1、了解 J2、J1 型光学经纬仪的基本构造，认清其主要部件的名称、性能和作用。 2、练习以上经纬仪的正确安置、瞄准和读数。 3、掌握方向法水平角观测的施测、记录、计算等工作。 二、实验方式 按人数或班级分组，到测绘工程实验室借取实验 J2 或 J1 型光学经纬仪，按照指导教师的要求，在校园实习基地进行实际观测练习。 三、实验内容与要求 内容： （一） 经纬仪的认识与使用 1、认识仪器：指出仪器各部件的名称和位置，了解其作用并熟悉其使用方法。 2、安置仪器： ① 先将三脚架张开，使其高度适当，架头大致水平，目估对中，并将架腿踩实；再开箱取出仪器，将其架在三脚架上； ② 转动对中器对光螺旋，使地面标志点的影像清晰； ③ 眼睛边观察对中器中的影像，边用手旋转脚螺旋，使测站点的标志中心的影像位于对中器上的圆圈中心； ④ 上一步操作后，圆水准器气泡不居中，为此伸缩三角架腿使圆气泡居中。若摆放三脚架时架头大致水平程度较好，在伸缩架腿使圆气泡居中过程中，对对中影响甚微。然后用脚螺旋，精确整平仪器； ⑤ 检查对中，若偏移较小，可稍旋松中心连接螺旋，在架头上用手扶住基座平移仪器，使其精确对中。校正完好的仪器对中器，其对中误差不超过2m m 。 3、经纬仪的操作： 瞄准 — 转动目镜调焦螺旋，使十字丝清晰；松开制动螺旋，转动仪器，用粗瞄器瞄准目标，目标位于竖丝一侧时拧紧水平制动螺旋；转动微动螺旋，使十字丝精确平分目标（或双丝夹住目标）；转动物镜调焦螺旋，消除视差使目标清晰（体会视差现象，掌握消除视差的方法。） 读数 — ①双光楔光学测微器 2 方法（如 J2 经纬仪）②双平板玻璃测微器读数方法。（如 T2 经纬仪）。 4、观测练习： 在一视野开阔区安置仪器，进行整平、对中，选定周围 3~5 个目标观测，照准远处的目标进行观测，并记录下各方向值，计算 2C 互差、归零差与测微器两次重复读数是否超限。 （...
