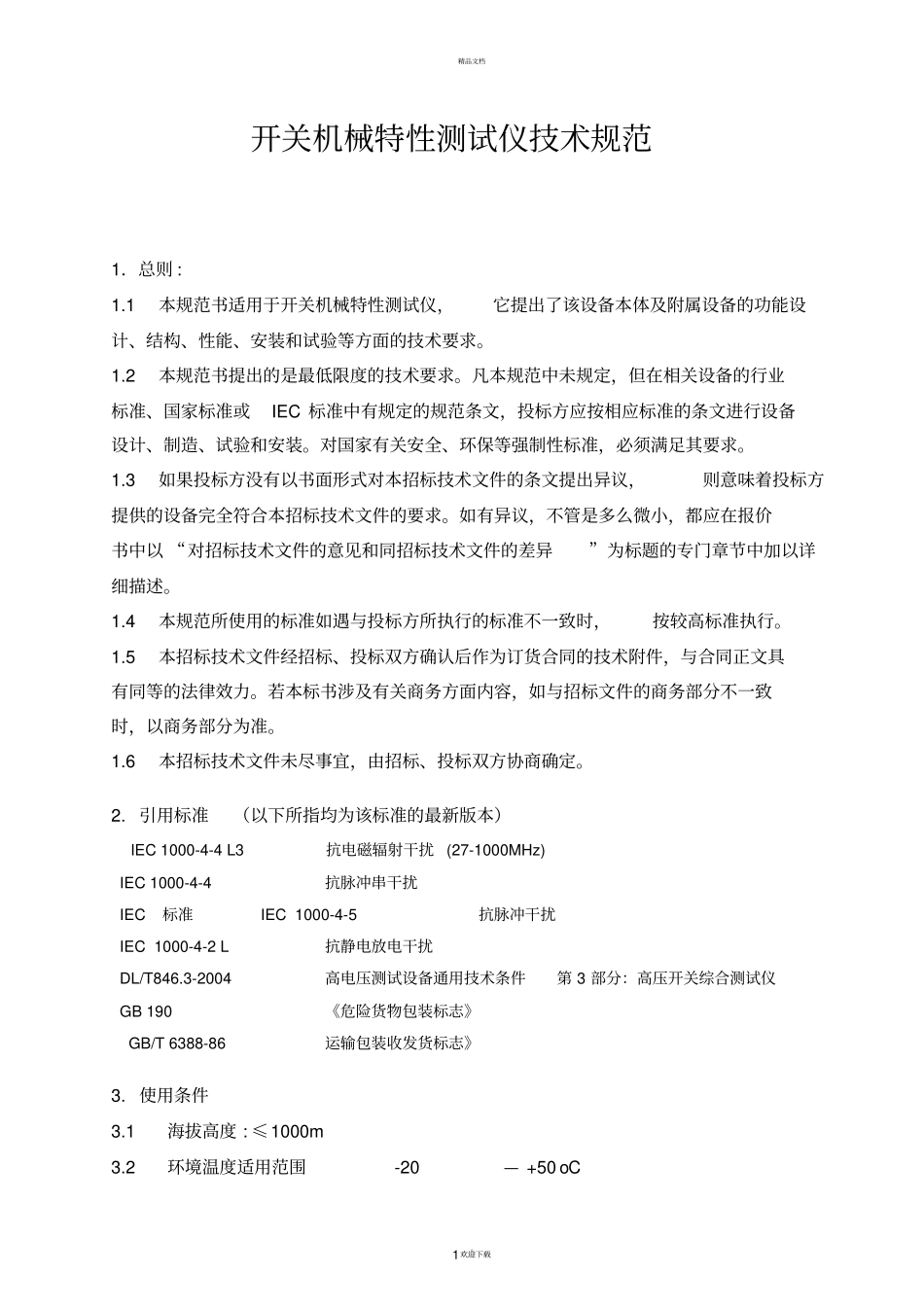

精品文档。1欢迎下载开关机械特性测试仪技术规范1．总则 : 1.1 本规范书适用于开关机械特性测试仪，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本规范书提出的是最低限度的技术要求。凡本规范中未规定，但在相关设备的行业标准、国家标准或IEC 标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。如有异议，不管是多么微小，都应在报价书中以 “对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。1.4 本规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1.5 本招标技术文件经招标、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。若本标书涉及有关商务方面内容，如与招标文件的商务部分不一致时，以商务部分为准。1.6 本招标技术文件未尽事宜，由招标、投标双方协商确定。2. 引用标准（以下所指均为该标准的最新版本）IEC 1000-4-4 L3 抗电磁辐射干扰(27-1000MHz) IEC 1000-4-4 抗脉冲串干扰 IEC 标准 IEC 1000-4-5 抗脉冲干扰 IEC 1000-4-2 L 抗静电放电干扰 DL/T846.3-2004 高电压测试设备通用技术条件第 3 部分：高压开关综合测试仪 GB 190 《危险货物包装标志》GB/T 6388-86 运输包装收发货标志》3. 使用条件3.1 海拔高度 : ≤1000m 3.2 环境温度适用范围 -20 — +50 oC 精品文档。2欢迎下载3.3 设备储存环境温度范围 -40 — +70 oC 3.4 环境相对湿度 ( 非冷凝 ) 0% — 97% 4 具体技术要求 : 4.1 功能描述：4.1.1 开关特性测试仪需要能够满足市面上所有不同型号断路器的机械特性参数的测试；4.1.2具有 18 个时间通道， 12 个电阻时间通道， 6 个干湿接点通道进行时间参数的测量，测量的参数包括合闸时间、分闸时间、合分时间、分合时间、重合闸时间、同期、电阻预投入时间、合闸电阻值等。4.1.3 测试仪需配备 3 个速度传感器功能通道可以连接数字解码器以及模拟传感器，用于测量断路器的机械特性，包括机械行程，速度，平均速度，瞬时速度，瞬时加速度，弹跳，超程，接触行程的测量，显示的曲线包括行程曲线，瞬时速度曲线，瞬时加速...
