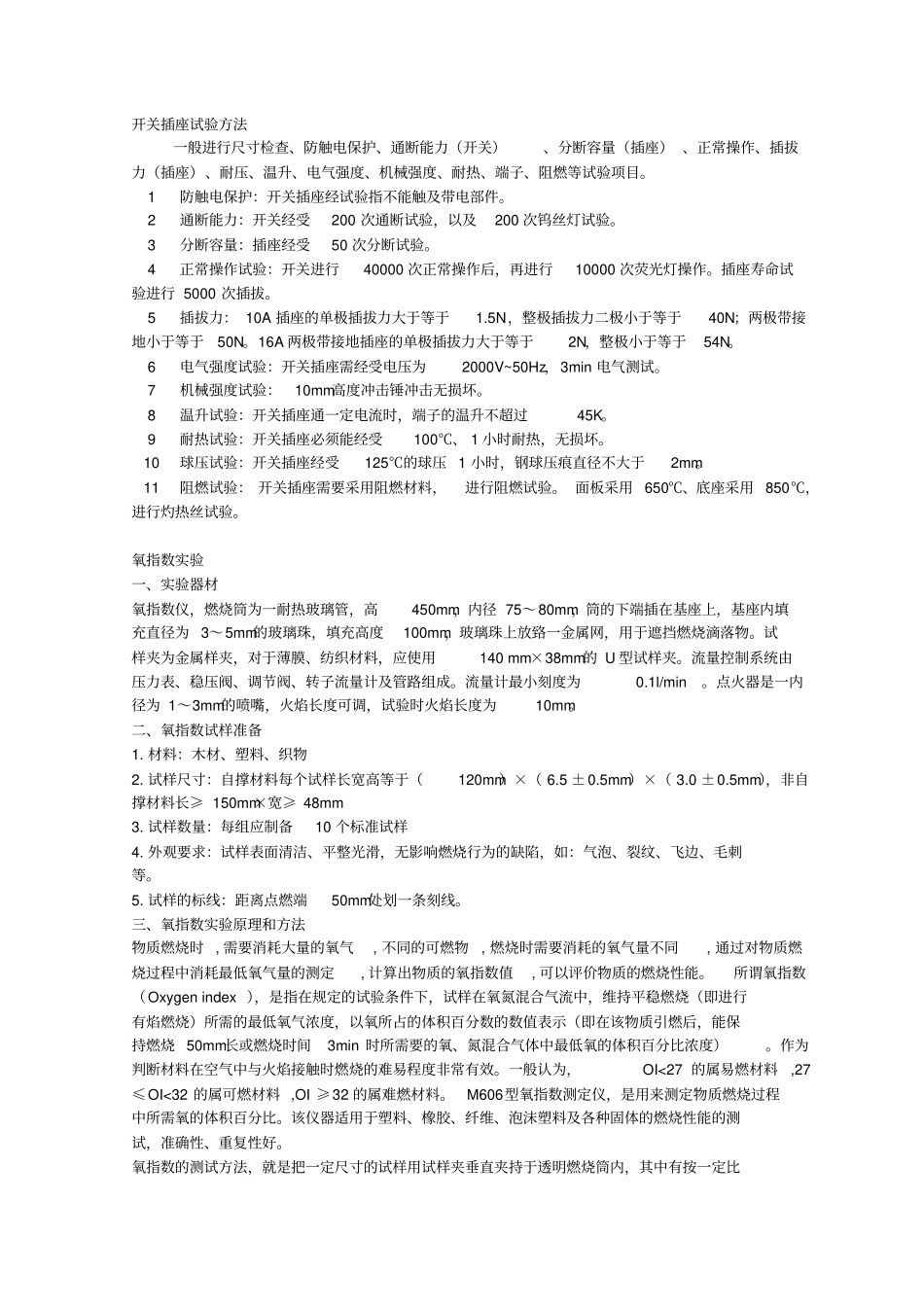

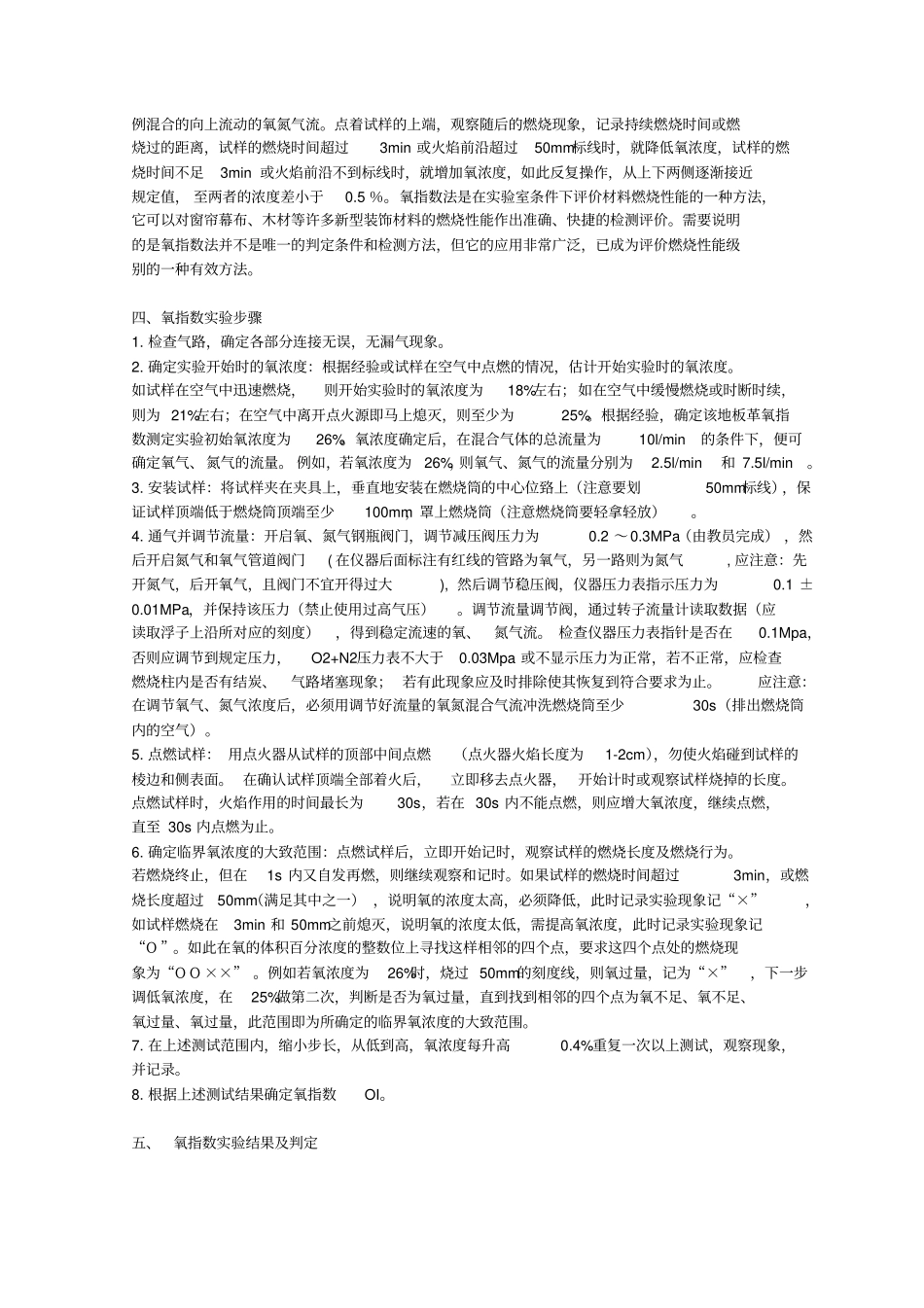

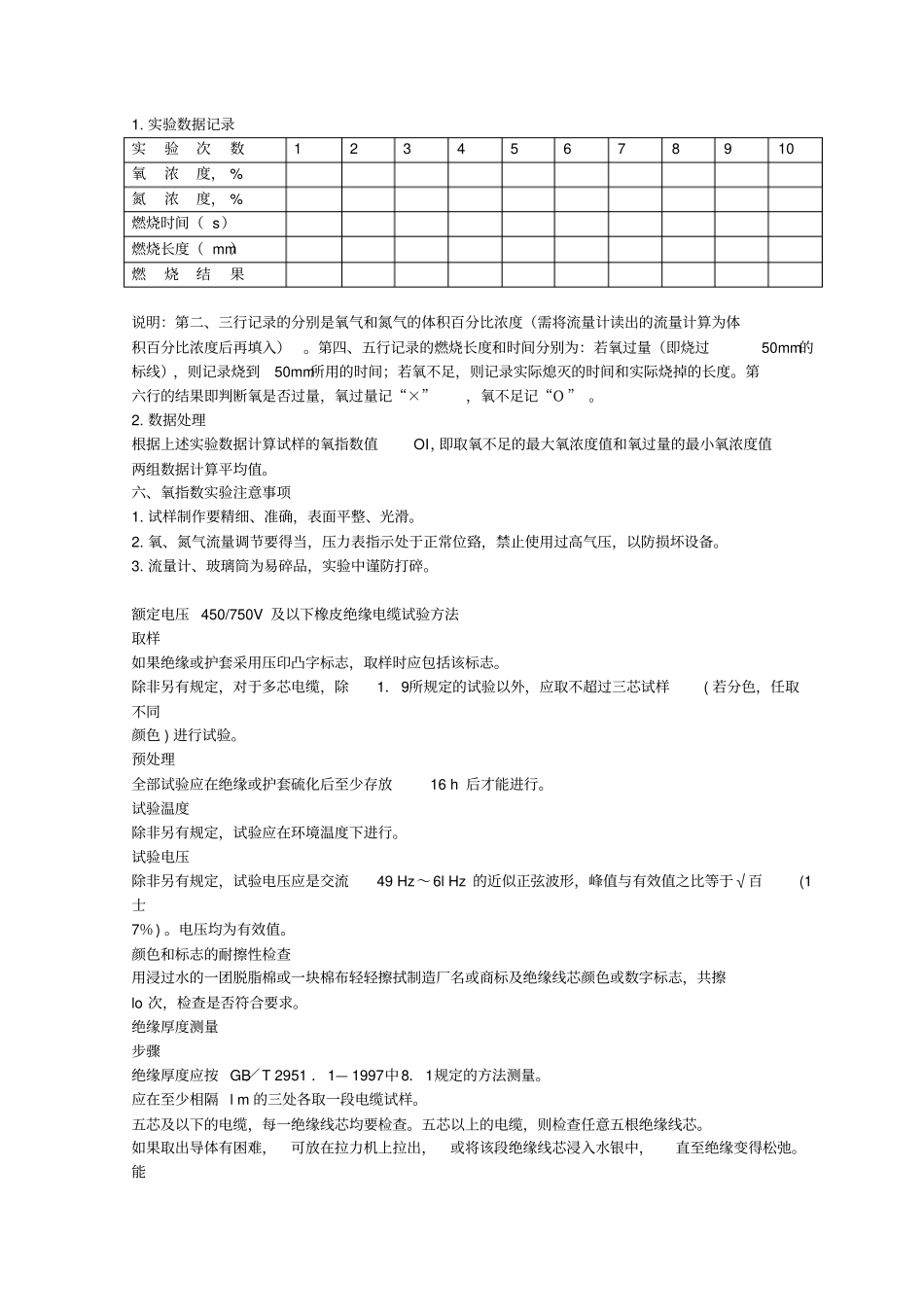

开关插座试验方法一般进行尺寸检查、防触电保护、通断能力（开关）、分断容量（插座） 、正常操作、插拔力（插座）、耐压、温升、电气强度、机械强度、耐热、端子、阻燃等试验项目。 1 防触电保护：开关插座经试验指不能触及带电部件。 2 通断能力：开关经受200 次通断试验，以及200 次钨丝灯试验。 3 分断容量：插座经受50 次分断试验。 4 正常操作试验：开关进行40000 次正常操作后，再进行10000 次荧光灯操作。插座寿命试验进行 5000 次插拔。 5 插拔力： 10A 插座的单极插拔力大于等于1.5N，整极插拔力二极小于等于40N；两极带接地小于等于50N。16A 两极带接地插座的单极插拔力大于等于2N，整极小于等于54N。 6 电气强度试验：开关插座需经受电压为2000V~50Hz，3min 电气测试。 7 机械强度试验：10mm高度冲击锤冲击无损坏。 8 温升试验：开关插座通一定电流时，端子的温升不超过45K。 9 耐热试验：开关插座必须能经受100℃、 1 小时耐热，无损坏。 10 球压试验：开关插座经受125℃的球压 1 小时，钢球压痕直径不大于2mm。 11 阻燃试验： 开关插座需要采用阻燃材料，进行阻燃试验。 面板采用 650℃、底座采用 850℃，进行灼热丝试验。氧指数实验一、实验器材氧指数仪，燃烧筒为一耐热玻璃管，高450mm，内径 75～80mm，筒的下端插在基座上，基座内填充直径为 3～5mm的玻璃珠，填充高度100mm，玻璃珠上放臵一金属网，用于遮挡燃烧滴落物。试样夹为金属样夹，对于薄膜、纺织材料，应使用140 mm×38mm的 U 型试样夹。流量控制系统由压力表、稳压阀、调节阀、转子流量计及管路组成。流量计最小刻度为0.1l/min。点火器是一内径为 1～3mm的喷嘴，火焰长度可调，试验时火焰长度为10mm。二、氧指数试样准备1. 材料：木材、塑料、织物2. 试样尺寸：自撑材料每个试样长宽高等于（120mm）×（ 6.5 ±0.5mm）×（ 3.0 ±0.5mm），非自撑材料长≥ 150mm×宽≥ 48mm 3. 试样数量：每组应制备10 个标准试样4. 外观要求：试样表面清洁、平整光滑，无影响燃烧行为的缺陷，如：气泡、裂纹、飞边、毛刺等。5. 试样的标线：距离点燃端50mm处划一条刻线。三、氧指数实验原理和方法物质燃烧时 , 需要消耗大量的氧气, 不同的可燃物, 燃烧时需要消耗的氧气量不同, 通过对物质燃烧过程中消耗最低氧气量的测定, 计算出物质的氧指数值, 可以评价物质的燃烧性能。所谓氧指数（Oxygen index ），是指在...
