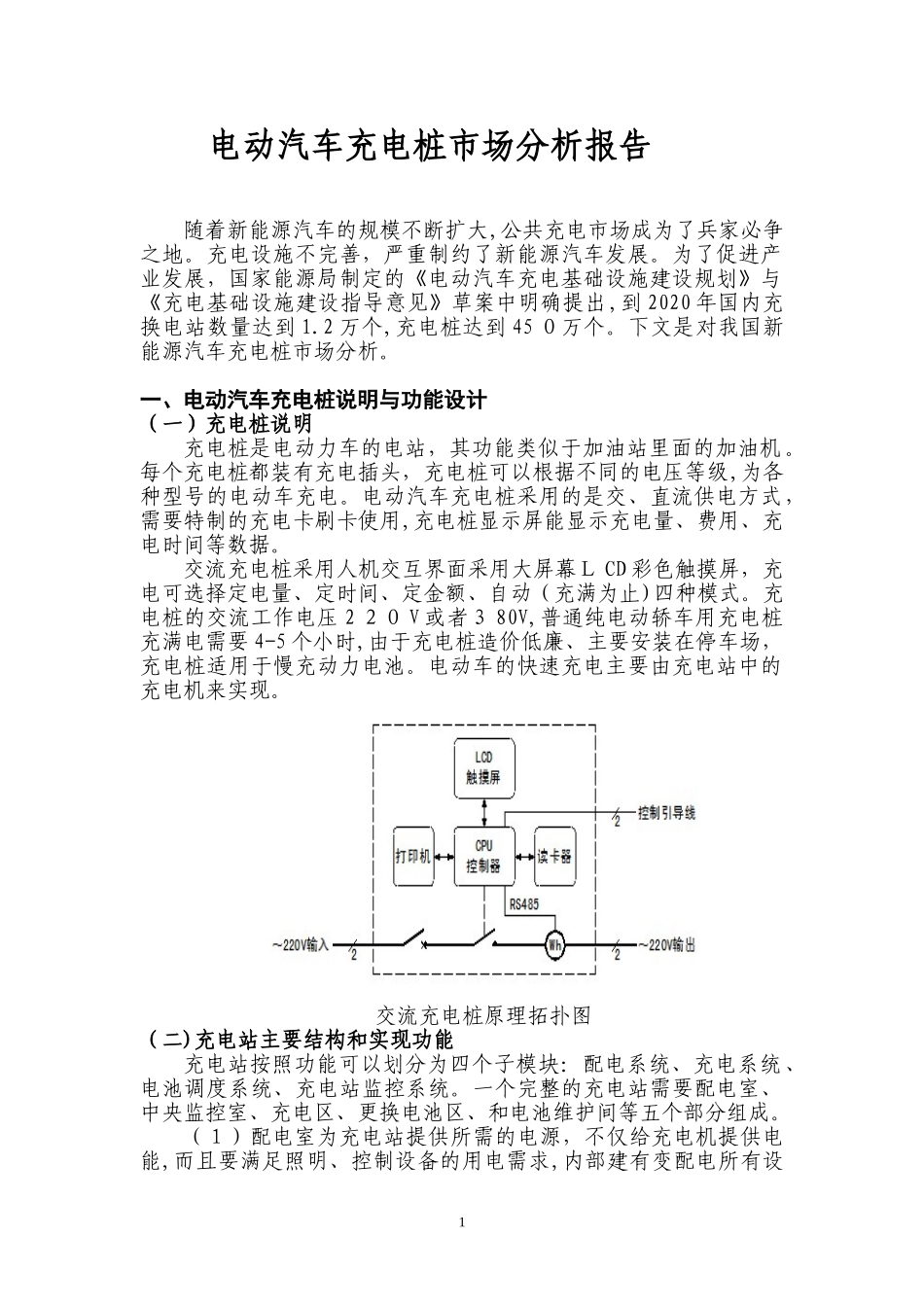

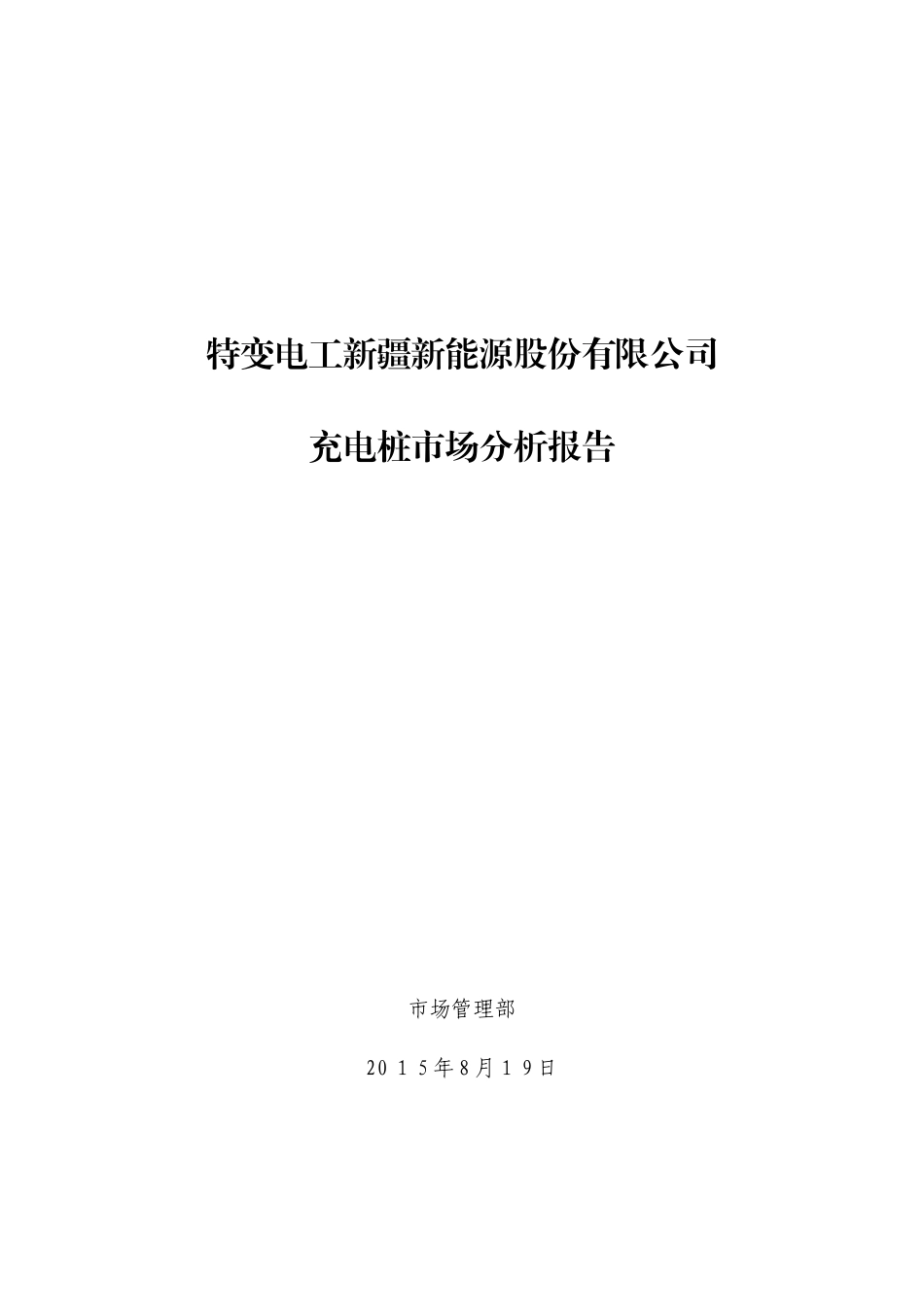

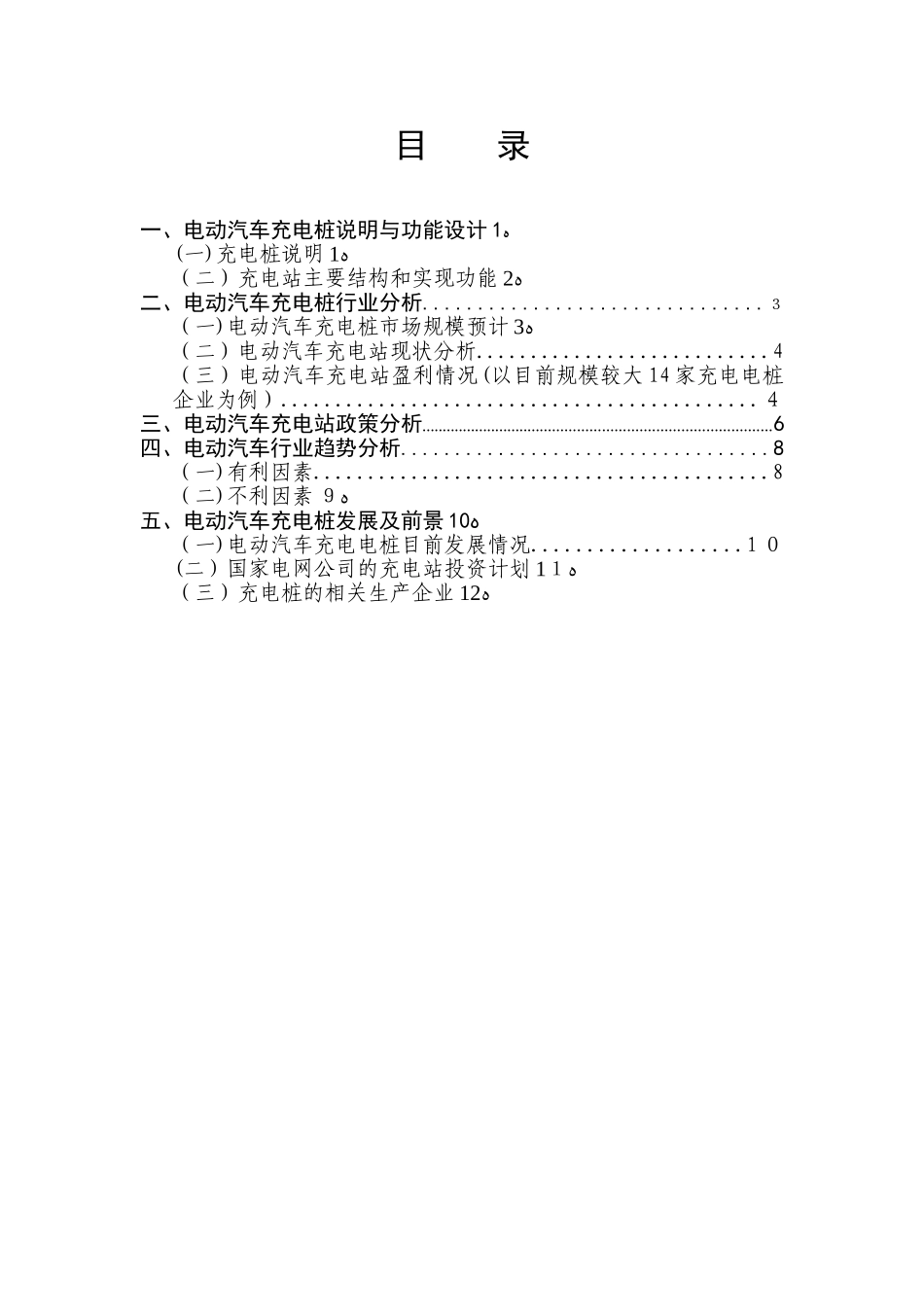

特变电工新疆新能源股份有限公司充电桩市场分析报告市场管理部20１5年8月１9日目录一、电动汽车充电桩说明与功能设计ﻩ1(一)充电桩说明ﻩ1（二）充电站主要结构和实现功能ﻩ2二、电动汽车充电桩行业分析...............................３（一)电动汽车充电桩市场规模预计ﻩ3（二）电动汽车充电站现状分析...........................4（三）电动汽车充电站盈利情况(以目前规模较大14家充电电桩企业为例）............................................４三、电动汽车充电站政策分析.....................................................................................6四、电动汽车行业趋势分析..................................8（一)有利因素..........................................8（二)不利因素ﻩ９五、电动汽车充电桩发展及前景ﻩ10（一)电动汽车充电电桩目前发展情况...................1０(二）国家电网公司的充电站投资计划ﻩ1１（三）充电桩的相关生产企业ﻩ121电动汽车充电桩市场分析报告随着新能源汽车的规模不断扩大,公共充电市场成为了兵家必争之地。充电设施不完善，严重制约了新能源汽车发展。为了促进产业发展，国家能源局制定的《电动汽车充电基础设施建设规划》与《充电基础设施建设指导意见》草案中明确提出,到2020年国内充换电站数量达到1.2万个,充电桩达到45０万个。下文是对我国新能源汽车充电桩市场分析。一、电动汽车充电桩说明与功能设计（一）充电桩说明充电桩是电动力车的电站，其功能类似于加油站里面的加油机。每个充电桩都装有充电插头，充电桩可以根据不同的电压等级,为各种型号的电动车充电。电动汽车充电桩采用的是交、直流供电方式，需要特制的充电卡刷卡使用,充电桩显示屏能显示充电量、费用、充电时间等数据。交流充电桩采用人机交互界面采用大屏幕ＬCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动（充满为止)四种模式。充电桩的交流工作电压2２０V或者３80V,普通纯电动轿车用充电桩充满电需要4-5个小时,由于充电桩造价低廉、主要安装在停车场，充电桩适用于慢充动力电池。电动车的快速充电主要由充电站中的充电机来实现。交流充电桩原理拓扑图（二)充电站主要结构和实现功能充电站按照功能可以划分为四个子模块：配电系统、充电系统、电池调度系统、充电站监控系统。一个完整的充电站需要配电室、中央监控室、充电区、更换电池区、和电池维护间等五个部分组成。（１）配电室为充电站提供所需的电源，不仅给充电机提供电能,而且要满足照明、控制设备的用电需求,内部建有变配电所有设2备、配电监控系统、相关的控制和补偿设备；（2）中央监控室用于监控整个充电站的运行情况,并完成管理情况的报表打印等。（３)充电区主要完成电池充电功能。(4)更换电池区是车辆更换电池的场所，需要配备电池更换设备，同时应建设用于存放备用电池的电池存储间。（５)电池重新配组、电池组均衡、电池组实际容量测试、电池故障的应急处理等工作都在电池维护间进行。充电站给汽车充电一般分为三种方式。（1）普通充电，就是所谓的常规充电或慢速充电，这种充电模式,是用现在的交流插头插在车上,需要５至８个小时，或者２至６个小时,此种方式多为交流充电方式,外部提供２２0Ｖ或38０V交流电源给电动汽车车载充电机，由车载充电机给动力蓄电池充电。一般小型纯电动汽车、可外接充电式混合动力电动汽车(ＰｌuｇinHybrｉdElectricVehｉcle,PHEV）多采用此种方式,这种充电方式主要由充电桩来完成；(2)快速充电,充电的电流要大一些，这就需要建设快速充电站，它并不要求把电池完全充满,只满足继续行驶的需要就可以了,这种充电模式下，在2０分钟至30分钟的时间里,只为电池充电50％至80%。这种充电方式主要由充电站内的充电机来实现,为直流充电，地面充电机直接输出直流电能给车载动力蓄电池充电，电动汽车只需提供充电及相关通信接口。(3)电池更换。二、电动汽车充电桩行业分析（一）电动汽车充电桩市场规模预计随着各地对充电设施建设投入加大,充电装备市场即将迎来大爆发时期。据市场预计，201５年我国充电设施市场规模将达到2０0亿元，20１6年为...
