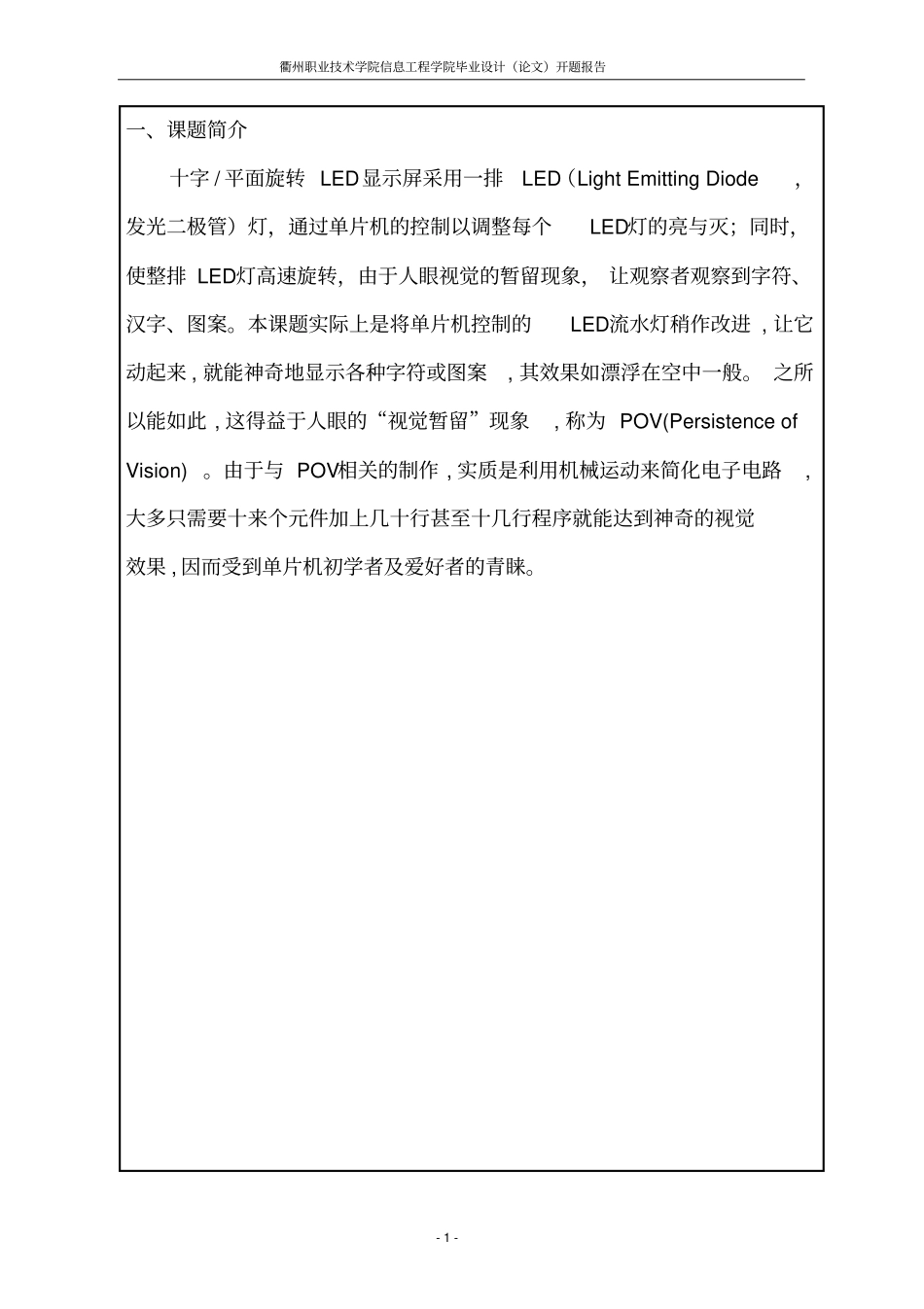

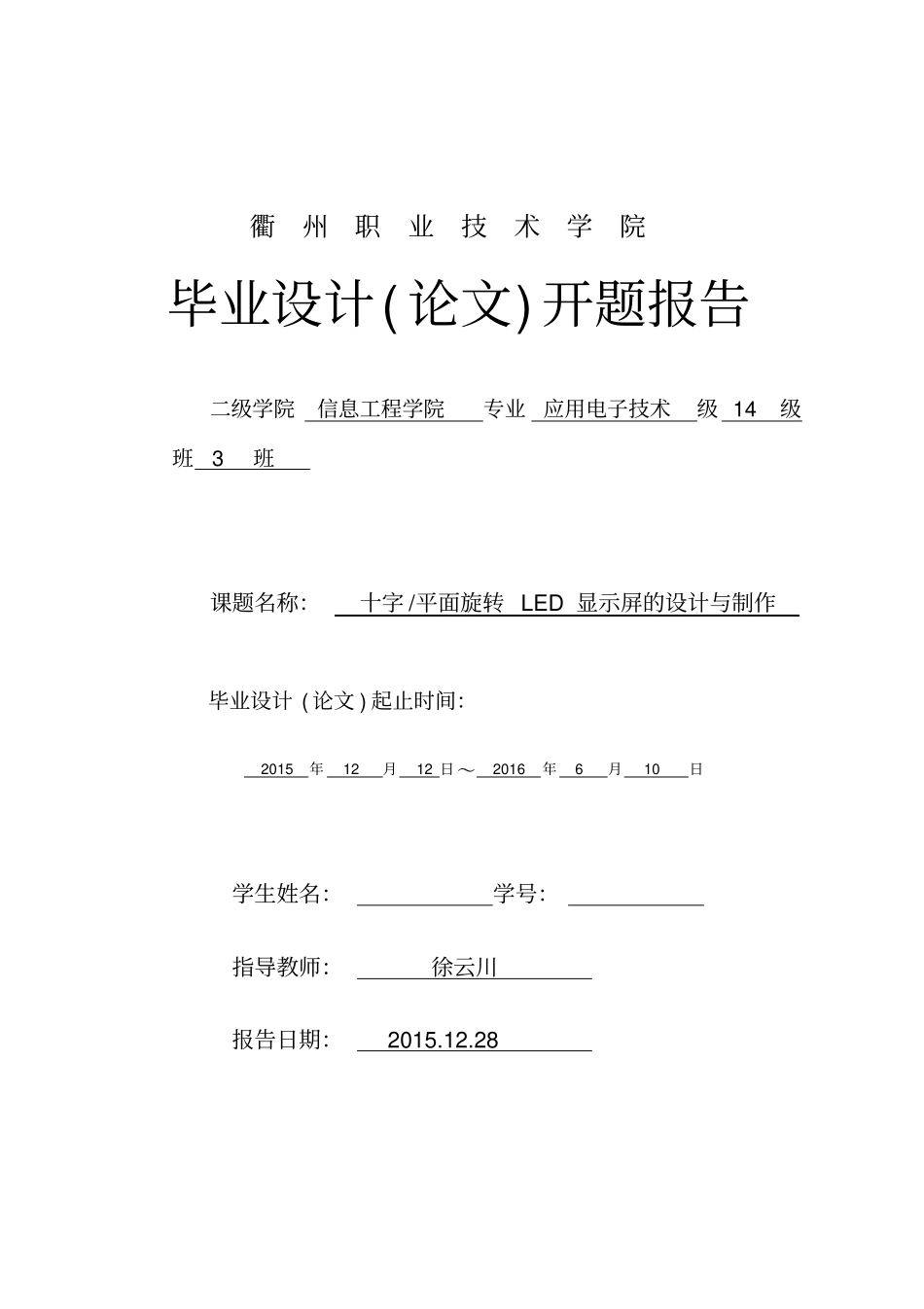

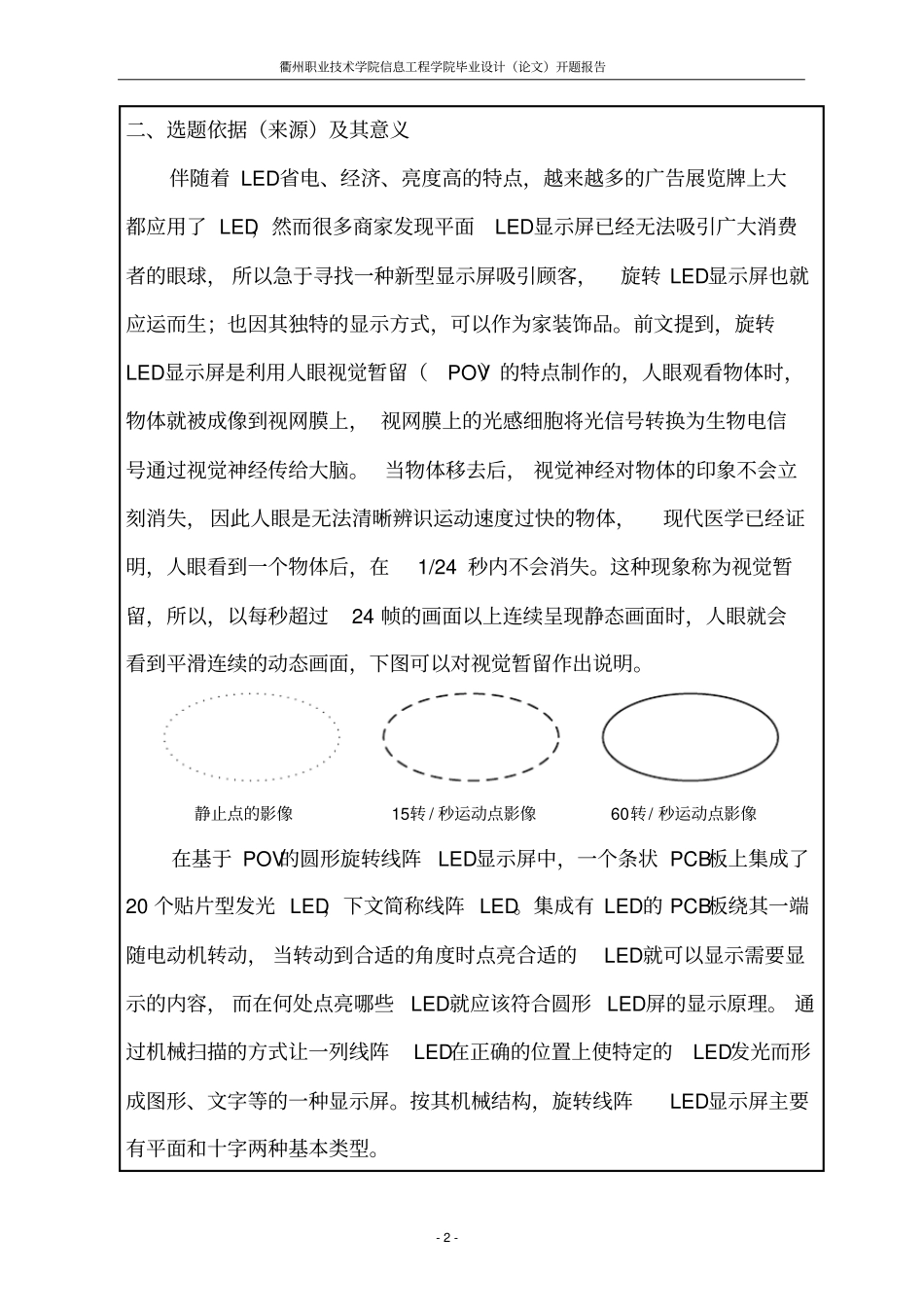

衢州职业技术学院毕业设计( 论文) 开题报告二级学院信息工程学院专业应用电子技术级 14级班 3 班课题名称：十字 /平面旋转 LED 显示屏的设计与制作毕业设计 ( 论文 ) 起止时间：2015 年12 月12 日 ～2016 年6 月 10 日学生姓名：学号：指导教师：徐云川报告日期： 2015.12.28 衢州职业技术学院信息工程学院毕业设计（论文）开题报告- 1 - 一、课题简介十字 / 平面旋转 LED显示屏采用一排LED（Light Emitting Diode，发光二极管）灯，通过单片机的控制以调整每个LED灯的亮与灭；同时，使整排 LED灯高速旋转，由于人眼视觉的暂留现象， 让观察者观察到字符、汉字、图案。本课题实际上是将单片机控制的LED流水灯稍作改进 , 让它动起来 , 就能神奇地显示各种字符或图案, 其效果如漂浮在空中一般。 之所以能如此 , 这得益于人眼的“视觉暂留”现象, 称为 POV(Persistence of Vision) 。由于与 POV相关的制作 , 实质是利用机械运动来简化电子电路,大多只需要十来个元件加上几十行甚至十几行程序就能达到神奇的视觉效果 , 因而受到单片机初学者及爱好者的青睐。衢州职业技术学院信息工程学院毕业设计（论文）开题报告- 2 - 二、选题依据（来源）及其意义伴随着 LED省电、经济、亮度高的特点，越来越多的广告展览牌上大都应用了 LED，然而很多商家发现平面LED显示屏已经无法吸引广大消费者的眼球， 所以急于寻找一种新型显示屏吸引顾客，旋转 LED显示屏也就应运而生；也因其独特的显示方式，可以作为家装饰品。前文提到，旋转LED显示屏是利用人眼视觉暂留（POV）的特点制作的，人眼观看物体时，物体就被成像到视网膜上， 视网膜上的光感细胞将光信号转换为生物电信号通过视觉神经传给大脑。 当物体移去后， 视觉神经对物体的印象不会立刻消失，因此人眼是无法清晰辨识运动速度过快的物体，现代医学已经证明，人眼看到一个物体后，在1/24 秒内不会消失。这种现象称为视觉暂留，所以，以每秒超过24 帧的画面以上连续呈现静态画面时，人眼就会看到平滑连续的动态画面，下图可以对视觉暂留作出说明。静止点的影像15转 / 秒运动点影像60转/ 秒运动点影像在基于 POV的圆形旋转线阵LED显示屏中，一个条状 PCB板上集成了20 个贴片型发光 LED，下文简称线阵 LED。集成有 LED的 PCB板绕其一端随电动机转动， 当转动到合适的角度时点亮合适的LED就可以显示需要显示的内容， 而在何处点亮哪...
