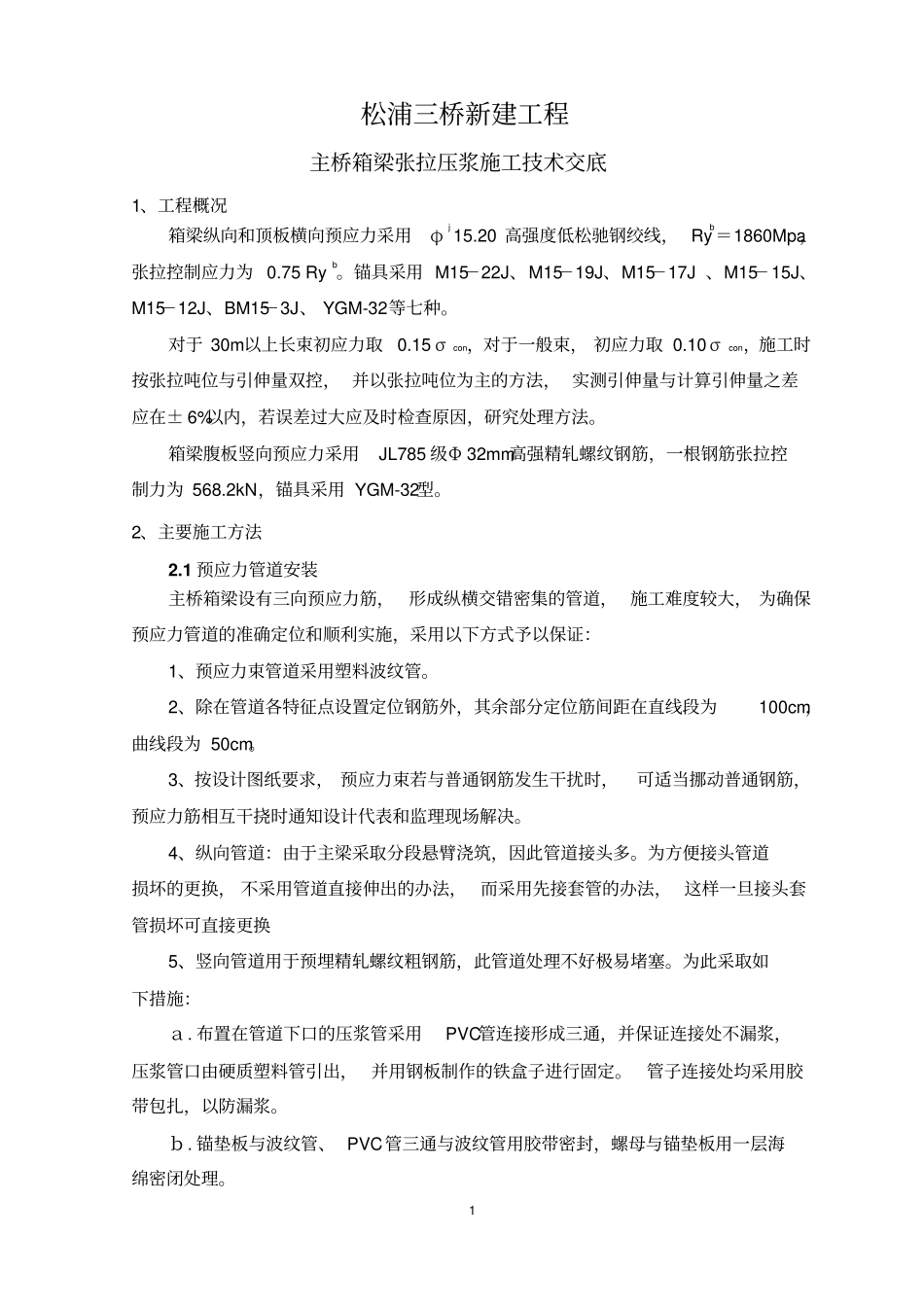

1 松浦三桥新建工程主桥箱梁张拉压浆施工技术交底1、工程概况箱梁纵向和顶板横向预应力采用φj 15.20 高强度低松驰钢绞线， Ryb＝1860Mpa，张拉控制应力为 0.75 Ryb。锚具采用 M15－22J、M15－19J、M15－17J 、M15－15J、M15－12J、BM15－3J、 YGM-32等七种。对于 30m以上长束初应力取0.15 σcon，对于一般束， 初应力取 0.10 σcon，施工时按张拉吨位与引伸量双控， 并以张拉吨位为主的方法， 实测引伸量与计算引伸量之差应在± 6%以内，若误差过大应及时检查原因，研究处理方法。箱梁腹板竖向预应力采用JL785 级Φ 32mm高强精轧螺纹钢筋，一根钢筋张拉控制力为 568.2kN，锚具采用 YGM-32型。2、主要施工方法2.1 预应力管道安装主桥箱梁设有三向预应力筋，形成纵横交错密集的管道， 施工难度较大， 为确保预应力管道的准确定位和顺利实施，采用以下方式予以保证：1、预应力束管道采用塑料波纹管。2、除在管道各特征点设置定位钢筋外，其余部分定位筋间距在直线段为100cm，曲线段为 50cm。3、按设计图纸要求， 预应力束若与普通钢筋发生干扰时，可适当挪动普通钢筋，预应力筋相互干挠时通知设计代表和监理现场解决。4、纵向管道：由于主梁采取分段悬臂浇筑，因此管道接头多。为方便接头管道损坏的更换， 不采用管道直接伸出的办法， 而采用先接套管的办法， 这样一旦接头套管损坏可直接更换5、竖向管道用于预埋精轧螺纹粗钢筋，此管道处理不好极易堵塞。为此采取如下措施：ａ. 布置在管道下口的压浆管采用PVC管连接形成三通，并保证连接处不漏浆，压浆管口由硬质塑料管引出， 并用钢板制作的铁盒子进行固定。管子连接处均采用胶带包扎，以防漏浆。ｂ. 锚垫板与波纹管、 PVC管三通与波纹管用胶带密封，螺母与锚垫板用一层海绵密闭处理。2 6、所有管道在混凝土浇筑结束后，均须进行检孔或清孔检查，一旦发现漏浆堵管，应立即予以处理。7、锚垫板安装前，应检查锚垫板的几何尺寸是否符合设计要求。8、锚垫板要牢固地安装在模板上，锚垫板要与孔道严格对中，并与孔道断面部垂直，不得错位。9、锚垫板上的压浆孔要用海棉塞紧，喇叭口与波纹管接口处缠绕塑料胶带，防止漏浆堵孔。10、浇筑砼过程中，要认真保护波纹管及其他预埋件，防止因捣固而损坏波纹管、其他预埋件或导致其位置改变。11、若预先穿了钢绞线， 砼浇注完成后， 要用卷扬机或人工将钢束来回拉动几次，以防波纹管内进入水泥浆将管道封死。2. 2 预应...
